BK10型滚珠丝杠固定支撑座结构设计

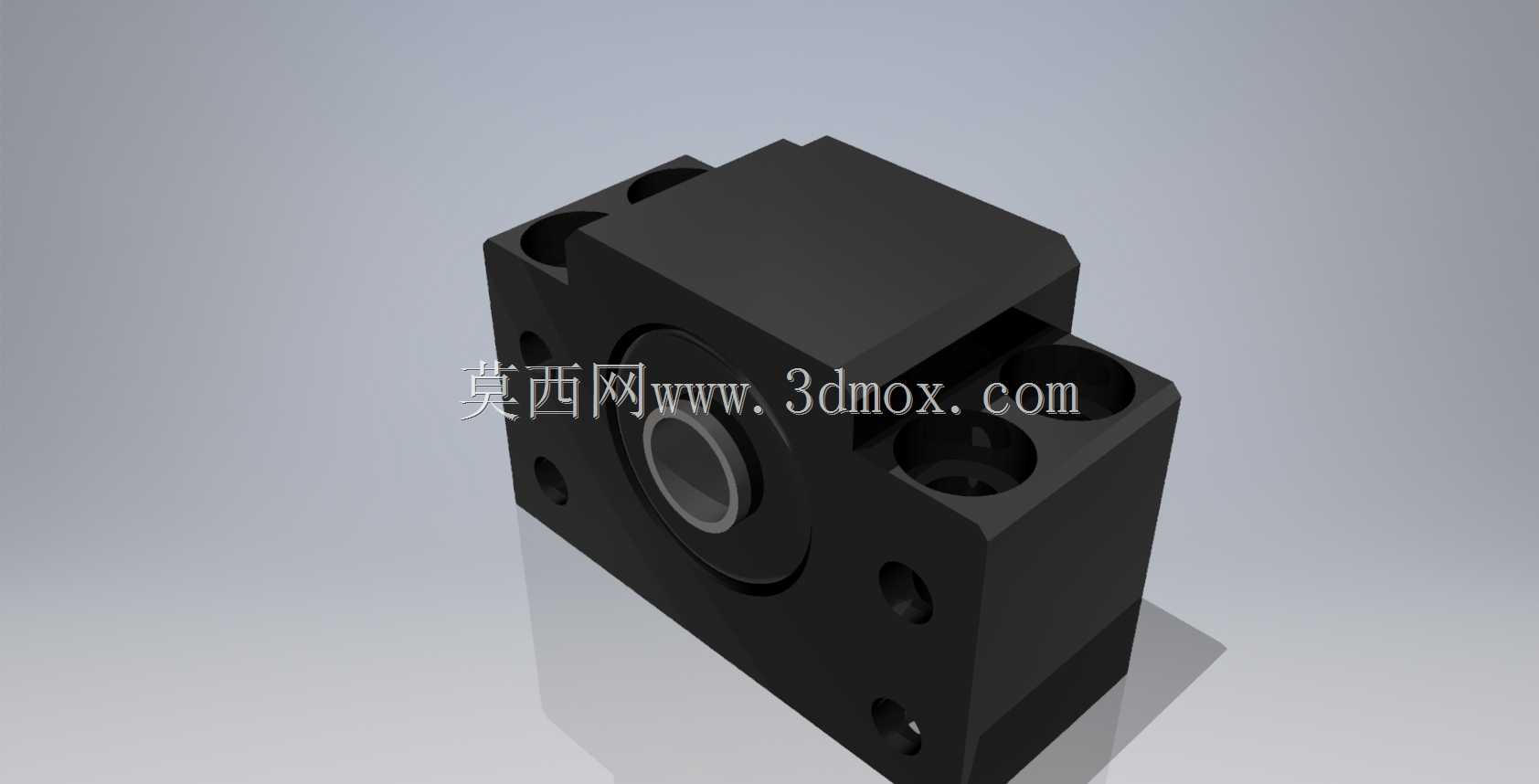

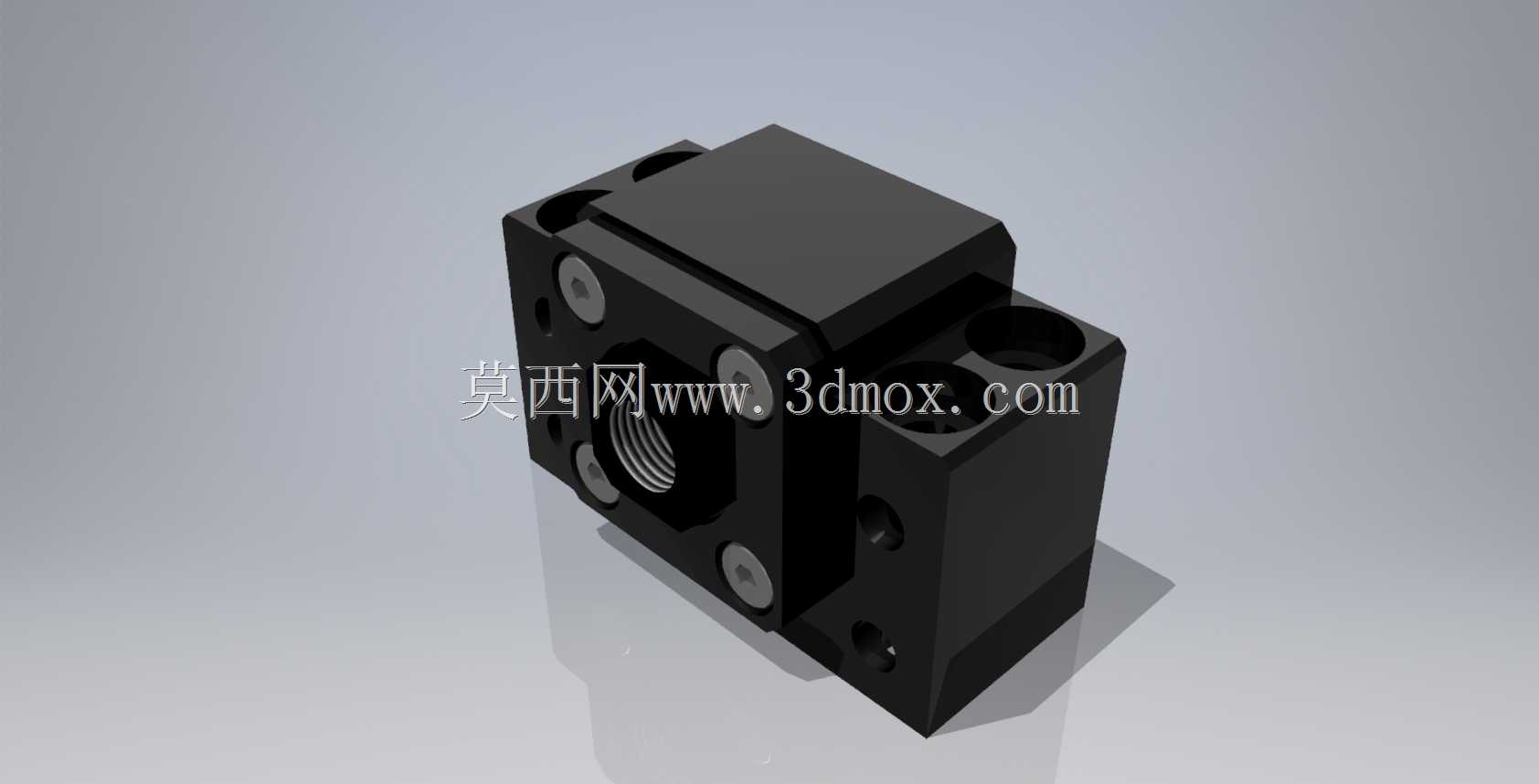

　　这款BK10规格的滚珠丝杠支撑座，是直线传动系统里承担丝杠端固定、承载轴向载荷的核心配套零件，在各类需要精密直线进给的设备中应用极广，小到桌面级点胶设备、3D打印设备的进给轴，大到数控车床的X/Z轴进给、非标自动化生产线的移栽模组、电子制造设备的贴片位移平台，都能见到同类型支撑座的身影。从结构设计逻辑来看，这款支撑座采用集成式块体结构，将角接触轴承的安装腔体、安装固定孔位、轴承预紧调节结构整合在单个块状本体上，相比分体式支撑结构，大幅降低了安装时的同轴度调校难度，现场装配时不需要反复调整轴承座与丝杠的同轴误差，只要将支撑座通过底面的安装孔锁固在设备安装基准面上，穿入丝杠端轴颈锁紧轴承压盖即可完成固定端装配。

　　本体上预留的四个沉头安装孔，孔位间距严格匹配对应规格的线性模组安装基准，安装边界可以直接适配市面上多数10mm导程、公称直径10mm的滚珠丝杠固定端安装需求，支撑座的本体高度、轴承安装孔的同轴度公差都控制在精密传动要求的范围内，能有效避免丝杠运转时出现偏磨、抖动的问题。支撑座内部预装的配对角接触轴承，可以同时承受径向载荷与双向轴向载荷，抵消丝杠高速运转时产生的轴向窜动，保证丝杠传动的重复定位精度，在高速进给工况下，这种集成式支撑座的刚性表现远优于简易的单轴承支撑结构，能有效抑制丝杠转动时的共振问题。从安装适配性来看，这款支撑座的侧面预留的锁紧螺丝孔，可以在轴承装入后对轴承外圈进行顶紧固定，防止轴承在长期交变载荷下出现外圈跑圈的问题，

　　本体的发黑处理表面也能适应车间内的切削液、润滑油环境，避免长期使用出现锈蚀卡滞的问题。在做设备结构设计选型时，这类支撑座不需要工程师自行设计轴承安装腔体、压盖等细节结构，直接按照安装孔位预留安装空间即可，能大幅缩短结构设计的周期，同时成熟的标准化结构也能降低后期设备维护的配件替换成本，不需要单独加工非标支撑零件，直接采购同规格标准件即可完成更换。支撑座的端面设计有轴承密封挡边，可以阻挡设备运行时产生的金属切屑、粉尘进入轴承内部，延长轴承的使用寿命，在有少量切削液飞溅的机加工设备上使用时，也能避免切削液直接冲刷轴承润滑脂，维持轴承的润滑状态。
