消防低倍数空气泡沫产生装置结构设计

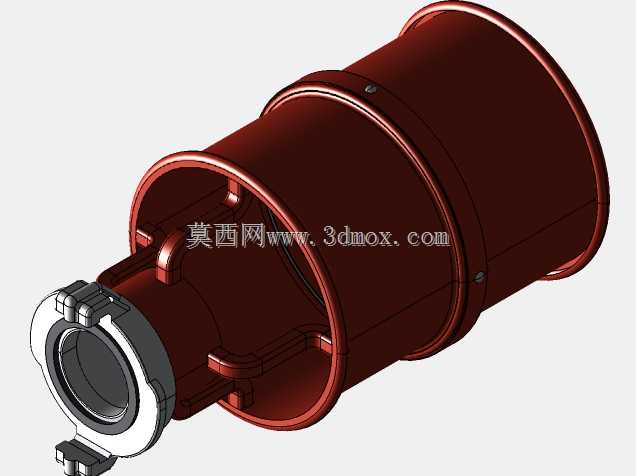

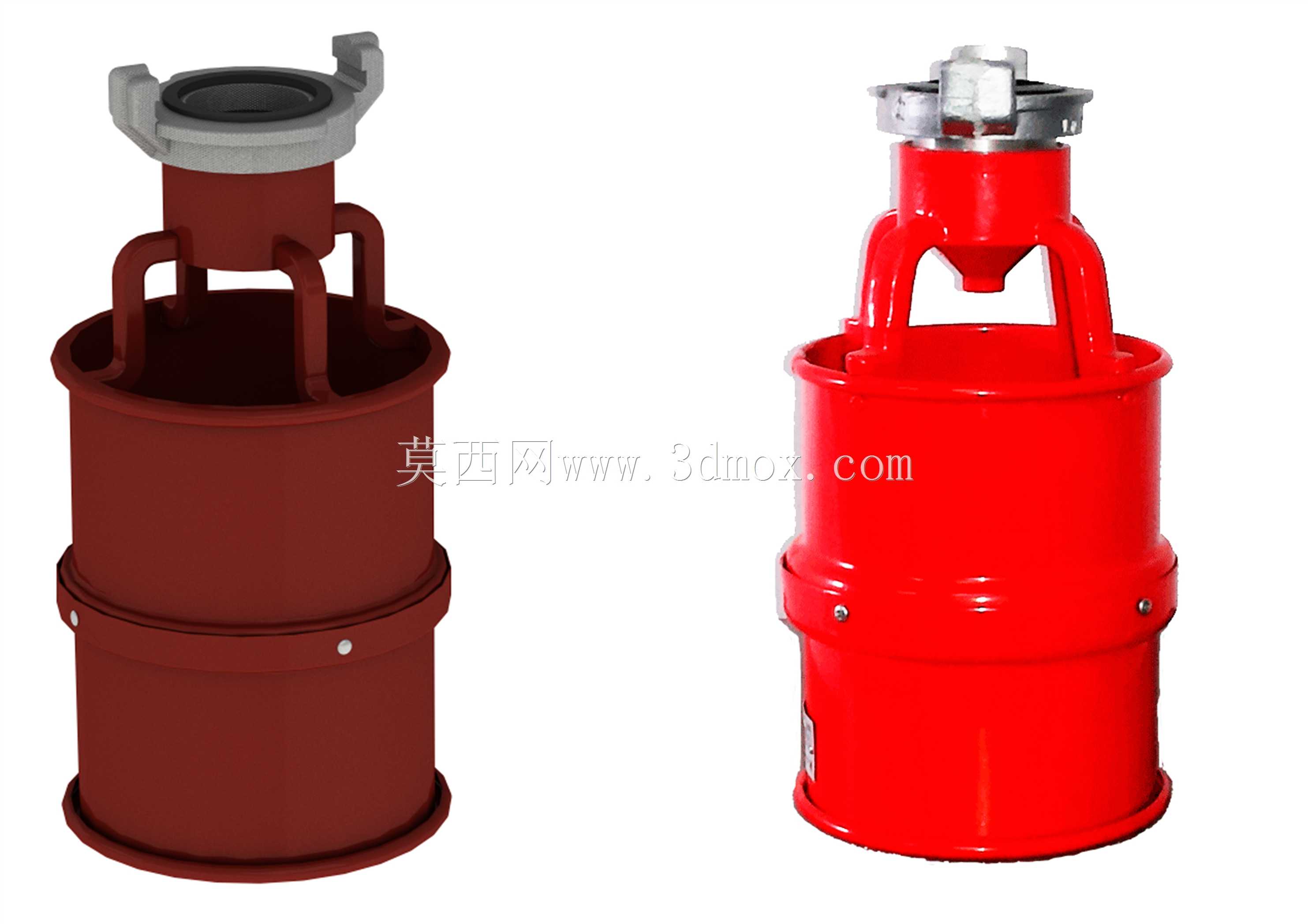

这款泡沫产生装置主要面向低倍数空气泡沫灭火场景设计，适配油类火灾扑救作业，在石化储罐区、油库装卸栈台、船舶机舱、地下车库等存在可燃液体火灾风险的场所，可直接与消防水带、泡沫比例混合装置配套使用，将压力水与泡沫液按比例混合后的发泡剂溶液，通过内部结构吸入空气形成均匀的灭火泡沫，喷射覆盖到燃烧液面实现隔氧窒息灭火。从结构设计逻辑来看，装置整体采用立式桶状布局，顶部设置标准消防接口，可快速与不同规格的消防水带接口完成卡扣连接，无需额外辅助工具即可完成现场接驳，适配一线消防作业的快装需求。上部的提架结构采用一体化铸造成型后与桶身铆接固定，既可以作为现场搬运的受力结构，也能在喷射作业时作为操作握持点位，抵消泡沫喷射时的反冲力，保证作业人员持握稳定性。装置内部设置有多层导流与发泡网组结构，压力混合液流经喷嘴时形成高速射流，在腔体内形成负压区自动吸入外界空气，气液两相经过多层导流板的剪切、混合后，通过发泡网形成均匀细腻的空气泡沫，最终从下部出口稳定喷出。从安装与使用边界来看，装置整体重量控制在两公斤以内，单人即可完成搬运与接驳操作，作业时无需额外固定支撑，手持即可完成喷射作业，有效泡沫输送距离可覆盖四米以上范围，足以满足多数场景下的安全作业距离要求，避免作业人员过度靠近高温燃烧区域。装置的发泡性能经过结构优化，泡沫混合比适配常规低倍数泡沫液的使用要求，发泡倍数稳定在合理区间，既保证泡沫的覆盖隔绝性能，也避免泡沫过于蓬松导致流动性差、无法快速覆盖液面的问题。桶身采用卷边铆接工艺，接缝处做密封处理，可承受0.4到0.6兆帕的工作压力，不会在额定工作压力下出现渗漏、结构变形问题，顶部接口的卡扣结构做了加厚处理，可承受水带接驳时的拖拽冲击力，避免作业过程中接口脱落。外观上采用消防标准红色涂装，在火灾现场的浓烟环境下具备较高辨识度，方便作业人员快速识别取用，桶身外部的加强筋结构既提升了整体结构强度，也能在搬运、放置过程中减少磕碰对桶身的损伤，延长设备的实际使用寿命。
