可调叶片轴流转桨式水轮机转轮结构

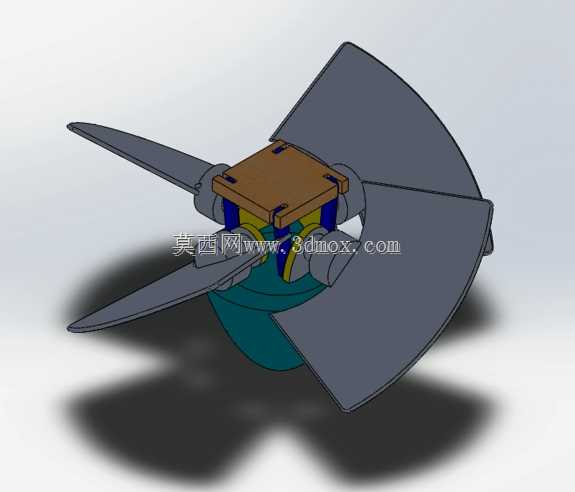

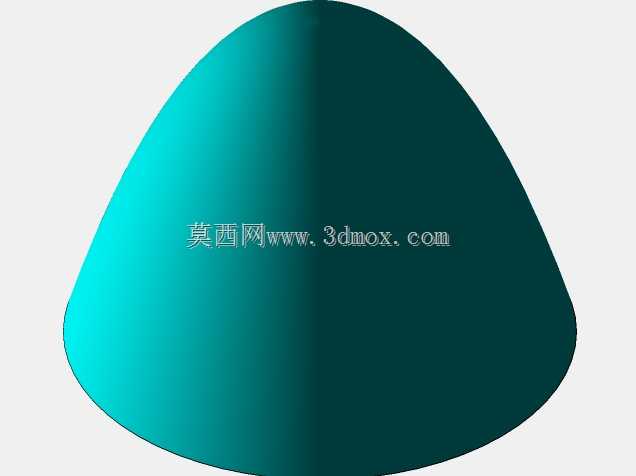

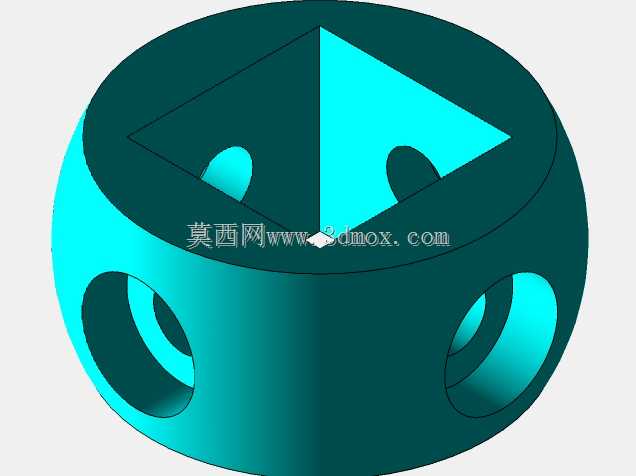

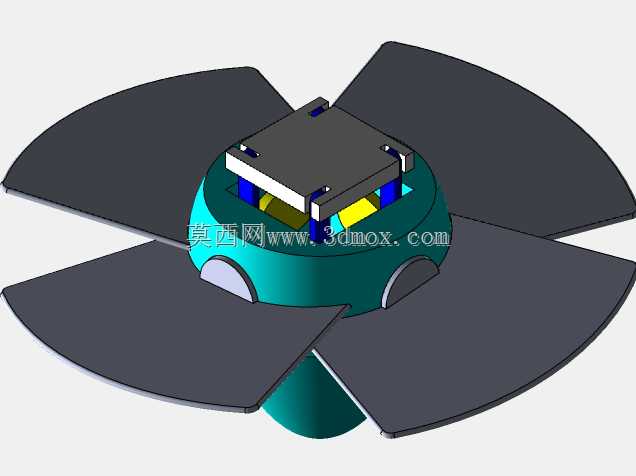

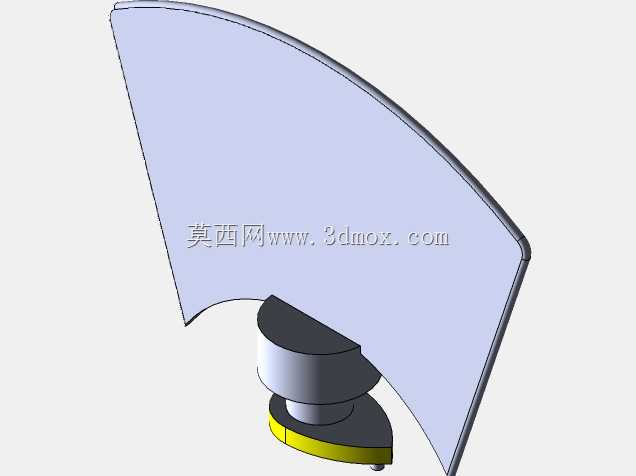

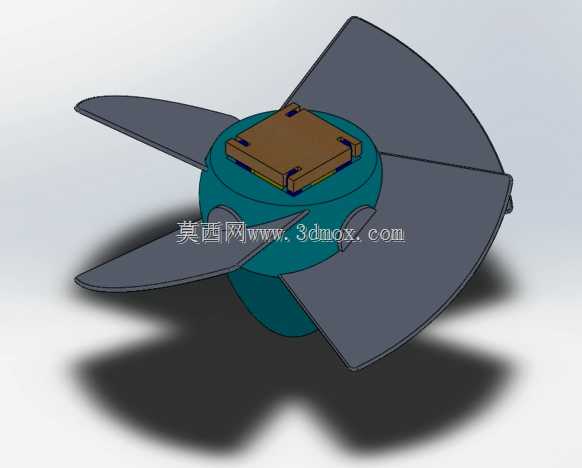

在水力发电站的核心过流部件选型中，轴流转桨式水轮机的转轮直接决定了机组对水头、流量波动的适配能力，尤其适用于低水头、大流量的径流式电站或水头变幅较大的水电站场景，承担着将水流的压能、动能转化为旋转机械能，进而带动发电机输出电能的核心作用。这款转轮采用叶片可调的结构设计，区别于定桨式轴流水轮机，其叶片可根据运行工况的实时参数调整安放角度，在负荷变动时始终保持较优的水力效率，避免定桨结构在偏离设计工况时出现的效率陡降、水力振动加剧等问题。从结构设计逻辑来看，转轮中心为轮毂体，内部预留了叶片操作机构的安装空间，叶片根部与轮毂内的转臂、操作架联动，可通过调速器驱动的接力器实现叶片角度的同步调节，五片叶片沿轮毂周向均布，翼型采用符合流体力学特性的扭曲设计，适配不同半径处的水流圆周速度差，减少叶端的水力损失与空化风险。安装边界方面，转轮上部与水轮机主轴通过法兰及螺栓组刚性连接，需保证连接端面的形位公差满足径向跳动、端面跳动要求，避免运行时出现偏心振动；转轮室外壳与叶片外缘需预留合理的间隙，既要减少间隙漏流损失，也要防止叶片转动或受热膨胀时与转轮室发生刮擦，间隙值通常根据转轮直径、材质膨胀系数及运行摆度综合确定。在实际运行中，单调节的转桨式水轮机（仅转轮叶片可调、导叶固定）可在最大设计流量的30%到100%区间稳定运行，若搭配可调导叶形成双调节结构，流量适配范围可进一步拓宽至15%到100%，能更好地适应季节性水位变化、电网调峰带来的负荷波动。建模过程中需重点关注叶片翼型的曲面连续性，保证各截面翼型的安放角、厚度变化符合水力设计要求，轮毂与叶片连接部位的过渡圆角需做圆滑处理，降低局部应力集中，同时要考虑操作机构的运动干涉问题，确保叶片在全角度调节行程内无卡滞、无结构碰撞，为后续的结构强度校核、水力仿真分析提供准确的三维数模基础。
