可变径向活塞式液压变量泵结构设计

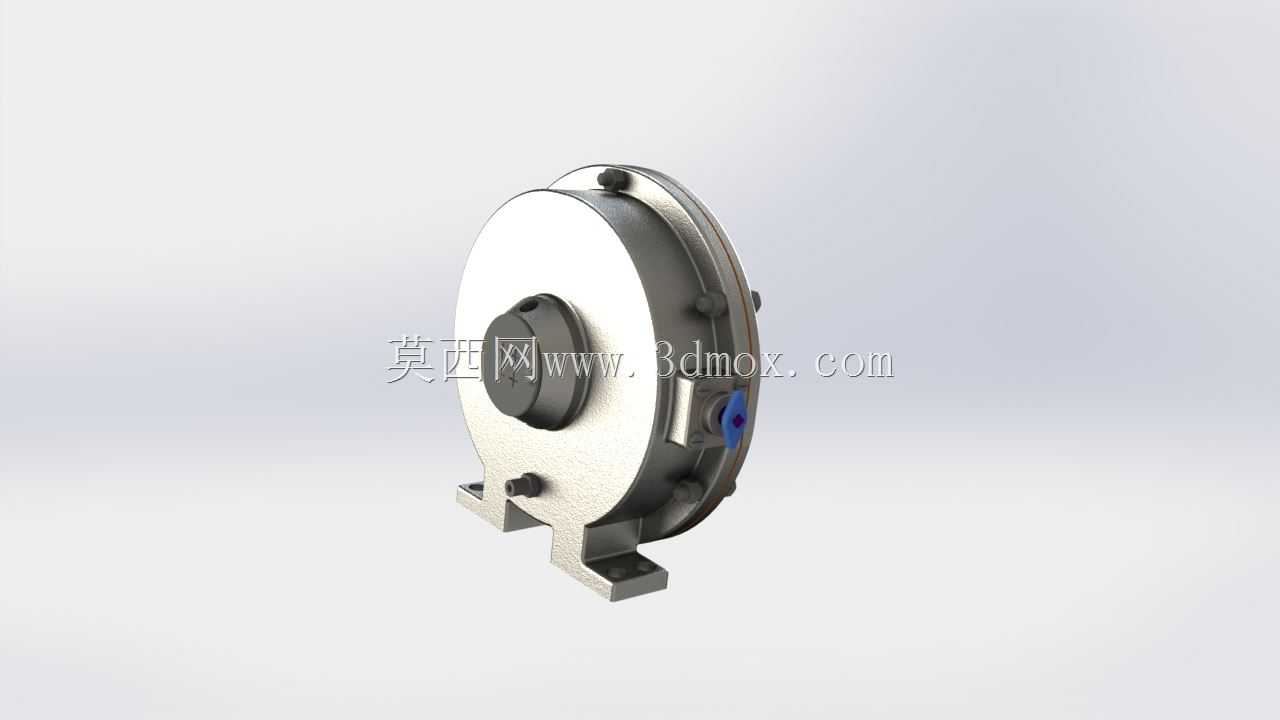

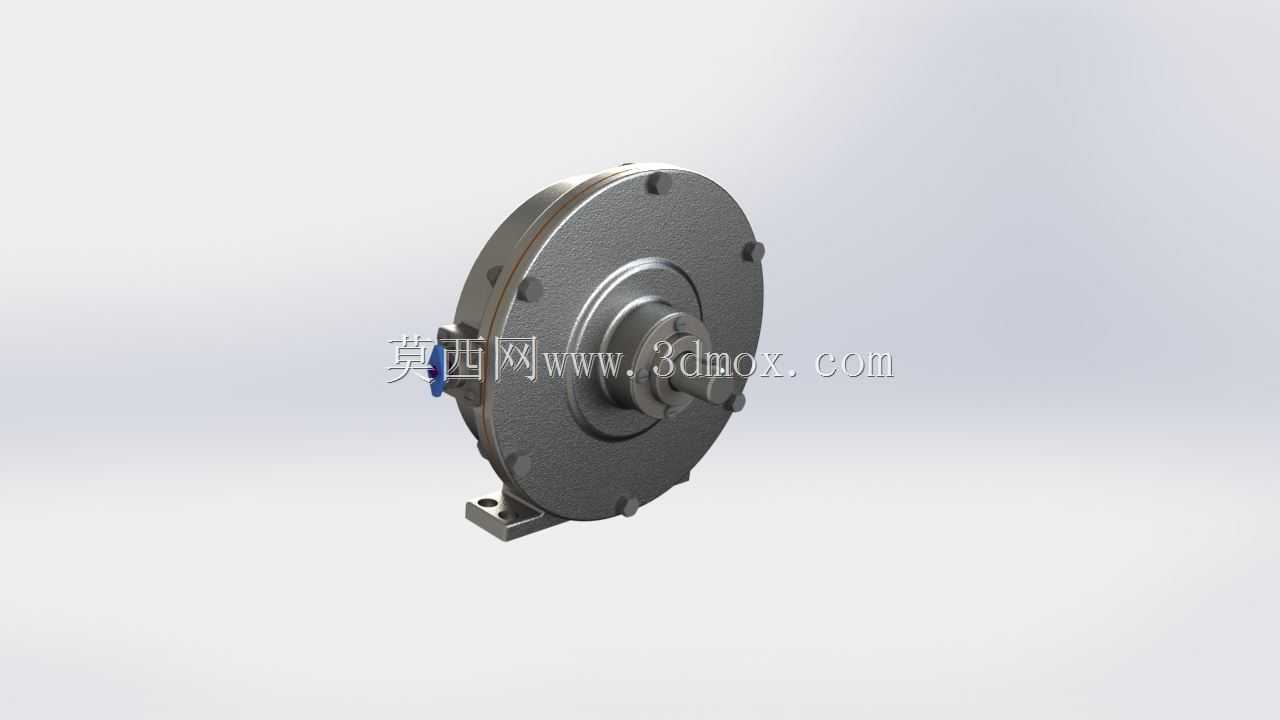

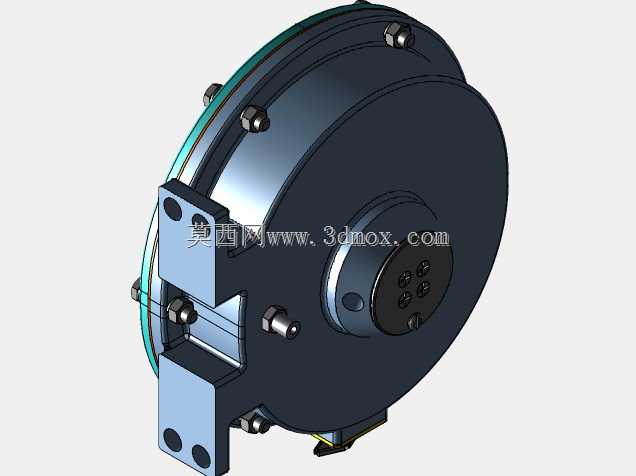

在液压传动系统的动力源选型环节，径向活塞式变量泵一直是中高压工况下的核心配套元件，这类元件常见于机床液压站、小型工程机械液压系统、试验台动力单元以及教学实训台架的搭建场景，相比定量泵，它能根据系统负载变化自动调整输出流量，减少溢流损耗，提升整套液压回路的能效表现。这款可变径向活塞泵的整体结构采用了盘式壳体布局，主体外壳为圆形剖分结构，通过周向布置的紧固件实现上下壳体的密封连接，底部集成了一体式安装支座，支座上预留了两个对称的安装通孔，可直接通过螺栓固定在安装基座上，安装时需要预留足够的轴向操作空间，方便进出油口的管路连接以及后续的维护检修。从结构设计逻辑来看，这款泵的内部采用径向布置的活塞组件，偏心结构设置在泵体中心的转子端，通过调整偏心距实现排量的变化，进油口与出油口分别布置在壳体侧端，接口采用标准液压管接头适配尺寸，可直接对接常规液压管路。泵体的轴伸端设置在壳体前端，采用凸台定位结构，可通过联轴器直接与驱动电机输出轴连接，传动端的密封结构内置在端盖内部，避免高压油液从轴伸位置渗漏。在实际应用场景中，这类泵的输出压力可以覆盖中高压液压系统的常规需求，能够为油缸、液压马达等执行元件提供稳定的压力油源，适配需要流量调节的液压回路，比如机床的进给驱动回路、小型压力机的动力回路，以及教学演示用的液压实训台。设计时充分考虑了结构的紧凑性，整体壳体外径控制在合理范围，没有额外的外置控制阀块，变量调节机构集成在泵体内部，减少了外部管路的连接点，降低了泄漏风险。安装边界方面，底部支座的安装孔间距符合常规液压元件的安装尺寸规范，轴向总长度预留了联轴器安装的空间，侧端油口的位置避开了安装支座的固定区域，管路连接时不会与安装螺栓产生干涉。泵体表面的散热结构依靠圆形壳体的外表面自然散热，在连续运转工况下可以保证内部油温不会过快升高，配合液压系统的散热器可以满足长时间连续工作的需求。从建模细节来看，壳体上的每一处紧固件位置、密封槽结构、安装支座的加强筋都做了完整还原，活塞组件的配合间隙、偏心调节结构的运动轨迹都符合实际产品的装配关系，能够直接用于液压系统的装配干涉检查、工况演示以及结构原理教学，也可以作为液压站整体布局设计时的配套元件模型参考，帮助设计人员提前确认安装空间、管路走向以及驱动端的连接尺寸匹配度，减少实际选型装配时的尺寸 mismatch 问题。
