机用直槽丝锥五金切削工具结构

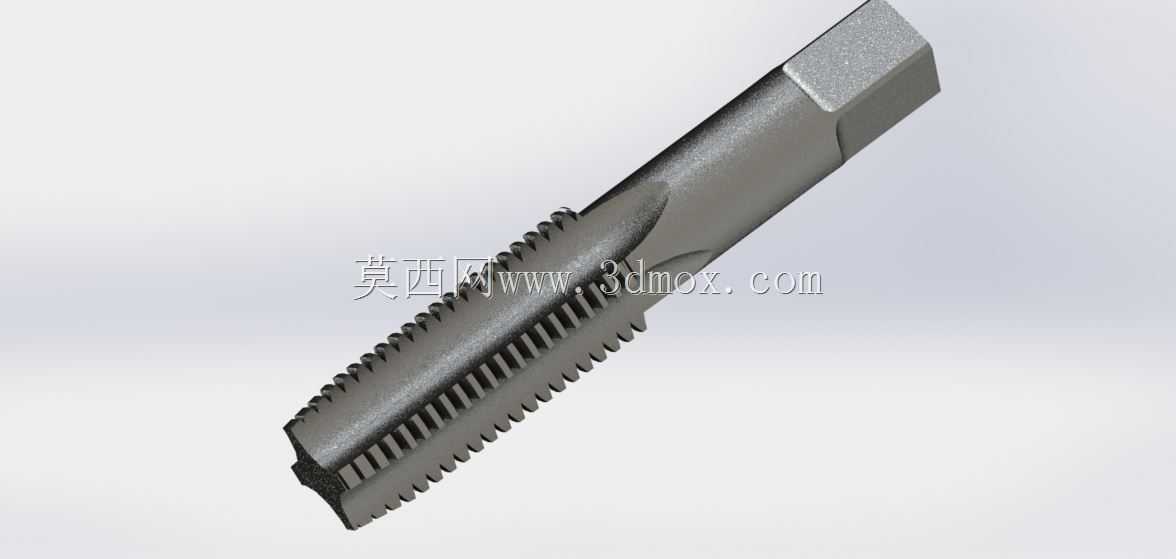

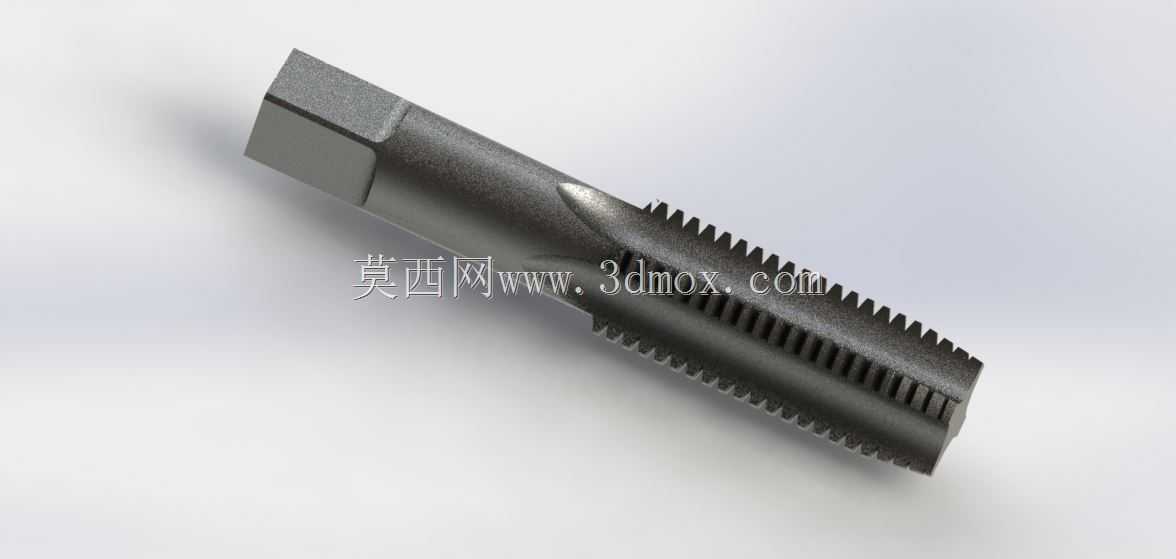

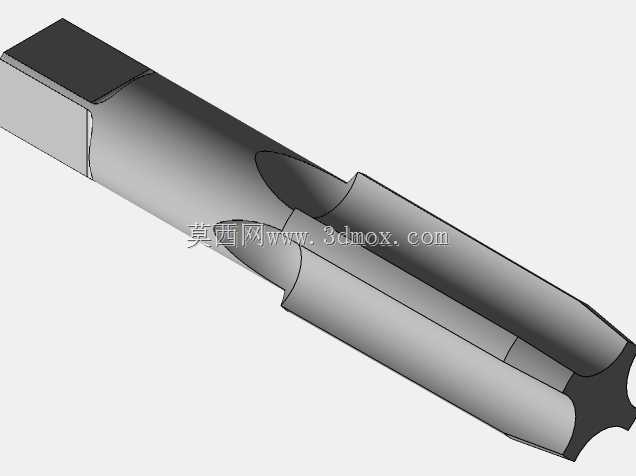

这款直槽机用丝锥主要应用于金属内螺纹加工场景，覆盖普通车床、钻床、攻丝机、加工中心等常规机加工设备的内螺纹成型工序，也可适配手动攻丝辅助工装完成小批量、维修场景的螺纹加工需求，是机械加工、五金装配、设备维修领域最常用的内螺纹切削刀具之一。从功能特性来看，该丝锥为直槽结构设计，排屑槽沿刀体轴向直线分布，切削过程中切屑可沿槽体顺畅排出，尤其适配硬度较高的碳钢、合金钢、铸铁等短切屑材质的通孔螺纹加工，相比螺旋槽丝锥，直槽结构的刀体刚性更强，可承受更大的切削扭矩，加工过程中不易出现崩齿、断刀问题，适合M3-M24常规规格公制粗牙螺纹的批量加工。设计层面，丝锥整体分为工作段与夹持段两部分，前端切削部分磨出合理的切削锥角，将切削负荷均匀分配到多个刀齿上，降低单齿切削受力，避免进刀时的崩损；校准部分带有完整的牙型轮廓，负责修正切削段加工出的牙型精度，保证螺纹的中径、螺距、牙型角符合公差要求，同时在攻丝过程中起到导向作用，避免螺纹出现歪斜、牙型不全的问题。尾部方头结构为标准夹持接口，可适配通用丝锥夹头、钻夹头等工装，装夹时通过方头传递扭矩，避免加工过程中丝锥打滑空转。外形尺寸与安装边界方面，该款丝锥的总长、切削段长度、方头尺寸均符合机用丝锥的通用尺寸规范，夹持段直径与对应规格的丝锥夹头内孔匹配，安装时需保证丝锥轴线与待加工螺纹底孔轴线完全同轴，径向跳动量需控制在0.05mm以内，避免加工出的螺纹出现牙型偏斜、螺距累积误差超差的问题；加工前需根据待加工材质匹配合理的切削转速，碳钢类材质加工时需配合切削液降低刀齿磨损，铸铁材质加工可采用干式切削或少量煤油润滑，攻丝过程中需定期退刀排出槽内切屑，避免切屑堵塞造成丝锥折断。日常使用中，该类丝锥需注意刀齿磨损情况，当切削刃后刀面磨损量超过0.2mm时需及时修磨，避免加工出的螺纹表面粗糙度超标、中径尺寸超差，修磨时仅需重磨切削部分的后刀面，保证各切削齿的锥角一致、刃口锋利即可。
