飞宇迷你3D Pro无人机挂载云台万向节结构

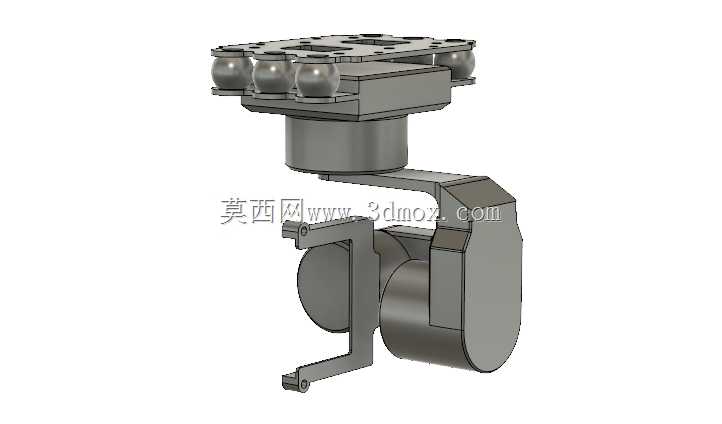

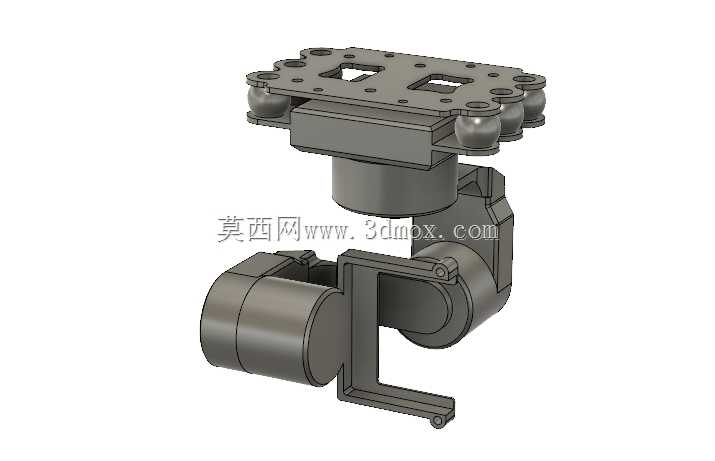

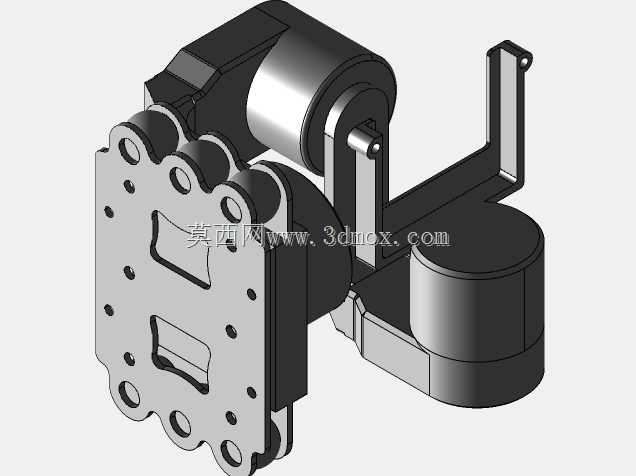

该万向节结构主要适配小型航拍无人机的运动相机挂载需求，在户外航拍、巡检作业场景中，能够抵消无人机飞行过程中产生的机身抖动、姿态倾斜带来的画面偏移问题，保证挂载的GoPro类运动相机始终保持稳定的拍摄朝向，避免画面出现果冻效应、倾斜模糊等影响成像质量的问题。从结构设计来看，整体采用分层铰接式布局，上层为与无人机机身连接的安装基板，基板上预留了多组对称分布的安装孔位，同时四角设置了球形减震连接座，能够通过配套的减震球吸收机身传递的高频振动，避免电机震动直接传导至相机端。中层与下层分别设置两组正交布置的转动轴系，分别对应俯仰、横滚两个方向的角度调整，轴系端集成了驱动电机的安装位，转动副之间预留了足够的活动间隙，可在设定的角度范围内自由转动，不会出现结构干涉问题。安装边界方面，上层安装基板的孔位间距匹配飞宇迷你3D Pro机型的机身挂载点位，不需要额外加工转接件即可完成装配，下层的相机固定位适配GoPro运动相机的标准安装尺寸，锁紧结构能够快速完成相机的装拆，不需要额外辅助工具。设计过程中优先考虑了轻量化需求，整体结构件在保证结构强度的前提下做了壁厚优化，避免增加过多的机身负载，同时转动部分的重心经过配平设计，能够降低轴系驱动的负载，提升云台响应速度，在无人机做飞行动作时能够快速修正相机姿态。铰接位置的限位结构做了隐藏式设计，不会突出结构外表面，避免飞行过程中勾挂异物，同时走线槽集成在结构件内部，能够将电机与传感器的线材收纳在结构内侧，减少飞行风阻，也避免线材外露在转动过程中被拉扯损坏。实际使用中，该结构能够在无人机做俯仰、横滚机动动作时，实时调整相机角度，保证拍摄画面水平稳定，不管是低空航拍取景，还是电力巡检、地形测绘类的作业场景，都能提供稳定的成像支撑，结构的连接强度也能满足无人机在常规风速下飞行的载荷要求，不会出现结构松脱、晃动的问题。
