卡片自动分拣上料加工一体化设备结构

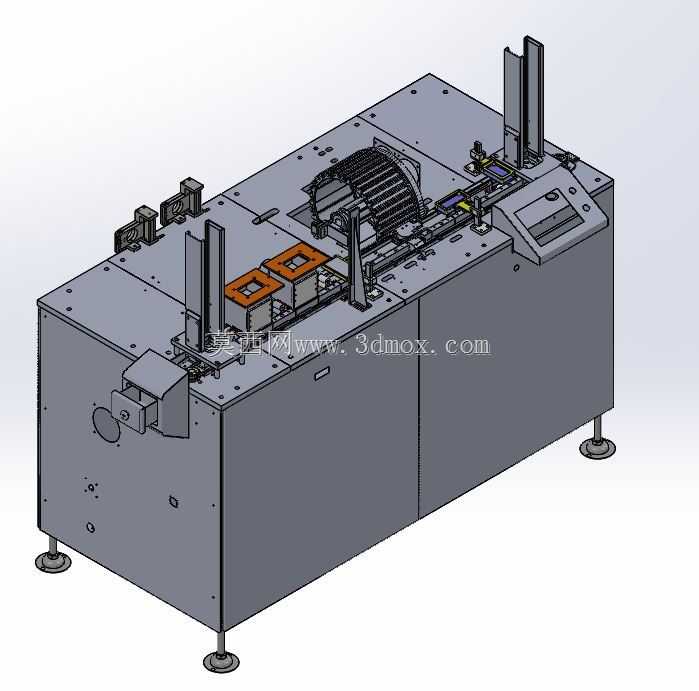

这款设备主要面向卡片类产品的生产后段工序场景，覆盖智能卡、会员卡、纸质卡片、薄型塑胶片材的批量加工环节，可对接印刷、喷码、检测、封装等前后端工位，替代传统人工逐张取放、对位的作业模式，解决薄型片状物料易粘连、定位偏差大、人工分拣效率不足的行业痛点。从整体结构布局来看，设备采用一体式柜式焊接机架作为承载主体，底部配置可调式支撑脚杯，可适配车间不同平整度的地面安装需求，安装时需预留左右两侧各600mm的维护操作空间，前端预留400mm的操作人员上下料、异常处理空间，设备顶部作业面距离地面高度控制在850mm，符合人体工程学操作高度，长时间值守作业不易产生疲劳。设备的核心功能模块分为立式料仓组件、分料拨取机构、双工位定位载台、输送移载模组几个部分，其中双立式料仓对称布置在设备作业面靠后位置，可同时堆叠存放两摞待加工卡片，料仓侧边设置可调式挡边，可根据卡片的长宽尺寸快速调节料仓内部容纳宽度，适配不同规格卡片的存放需求，无需更换定制料仓配件。分料拨取机构采用摩擦轮配合真空吸嘴的组合设计，可逐张分离堆叠的卡片，避免多片粘连带出的问题，分料后的卡片通过短距离平皮带输送至前端双工位定位载台，载台上设置弹性定位销与侧边推正组件，可将卡片的位置精度控制在±0.1mm范围内，满足后续喷码、检测、贴膜等工序的对位要求。设计过程中重点考虑了薄型片状物料的输送稳定性，所有与卡片接触的输送面均采用防静电材质，避免卡片表面产生划痕、静电吸附灰尘的问题，传动部分采用同步带搭配精密直线导轨的组合，移载过程运行平稳无冲击，不会造成卡片位置偏移。设备的电控组件全部集成在下部柜体内，柜体侧面设置散热通风口与可开合检修门，日常维护时可直接打开柜门调整线路、更换易损配件，作业面上方预留了外接加工工位的安装接口，可根据实际生产需求加装喷码头、视觉检测相机、热压封装头等功能组件，无需对主体机架进行二次打孔改造。设备的传动动力全部采用小功率伺服电机搭配减速组件，运行噪音控制在65分贝以内，符合车间生产的噪音管控要求，各运动轴均设置原点传感器与硬限位块，避免设备运行过程中出现超程碰撞的问题，整体结构紧凑，占地面积小，可直接嵌入现有卡片生产线中使用，也可作为独立单机完成单工序的卡片加工作业。
