高负荷内燃机活塞有限元分析结构模型

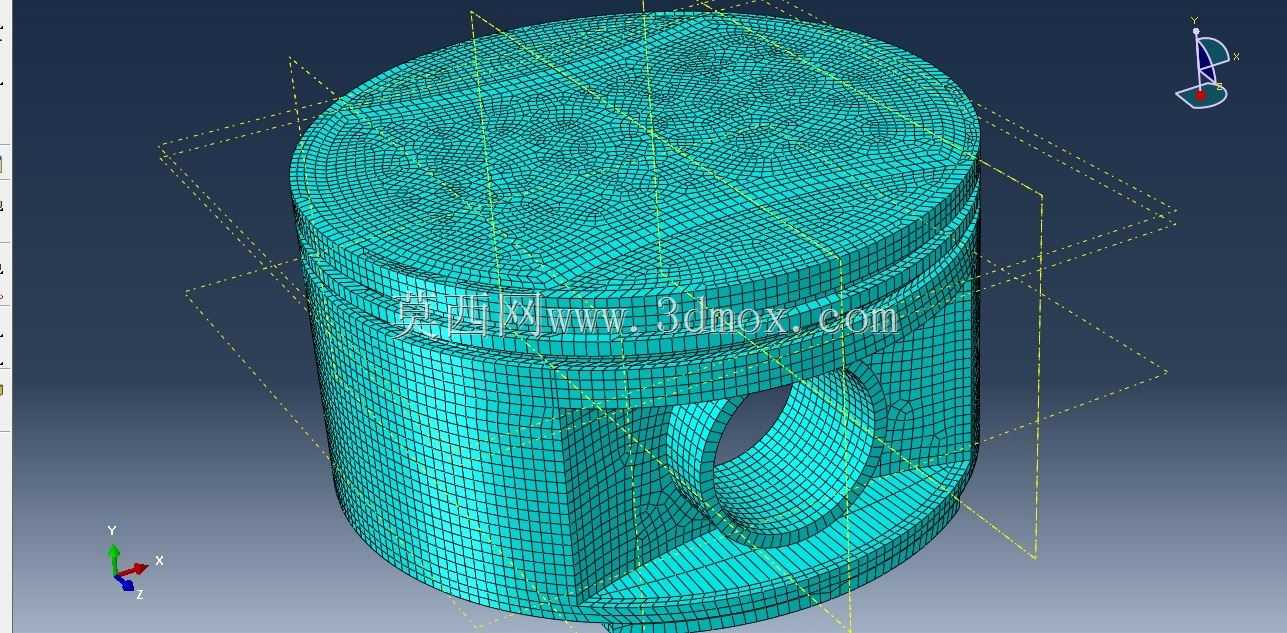

　　该活塞模型针对内燃机高负荷工况做了针对性的结构优化与仿真前处理，网格划分采用分区策略，在活塞销座、燃烧室喉口、环槽区域做了网格加密，这些位置是活塞工作过程中热负荷与机械负荷集中的核心区域，常规均匀网格无法精准捕捉应力梯度变化，分区网格既能保证关键位置的计算精度，也能控制整体单元数量，平衡仿真计算效率与结果可靠性。从实际应用场景来看，这类活塞主要匹配高强化内燃机，多用于重载商用车动力、大排量工程机械动力以及高功率密度的发电机组动力单元，这类动力设备长期处于高爆发压力、高交变热载荷的工作状态，活塞作为燃烧室核心运动部件，直接承受燃气爆发的冲击力，同时将燃烧压力通过活塞销传递给连杆，完成热能到机械能的转换，

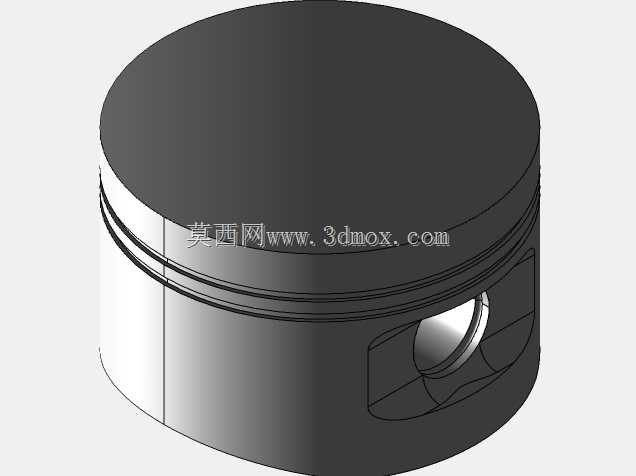

　　其结构可靠性直接决定整机的大修周期与运行稳定性。设计过程中，活塞头部的燃烧室型线做了适配高滚流比的优化，顶面的导流结构能够引导进气行程的气流形成规整滚流，提升油气混合均匀度，改善燃烧效率，降低局部过热风险；头部的三道环槽尺寸严格匹配气环与油环的安装公差，第一环槽位置做了结构强化，避免长期往复运动下环槽磨损导致的漏气、窜油问题；活塞销座部位采用了渐变过渡的加强筋结构，分散活塞销传递的交变载荷，避免销座位置出现应力集中导致的疲劳裂纹；裙部型线采用中凸变椭圆设计，工作过程中受热膨胀后能与气缸壁保持均匀贴合间隙，既降低往复运动的摩擦损耗，也避免冷态敲缸、热态拉缸的故障。安装边界上，活塞销孔的同轴度、裙部与气缸的配合间隙、

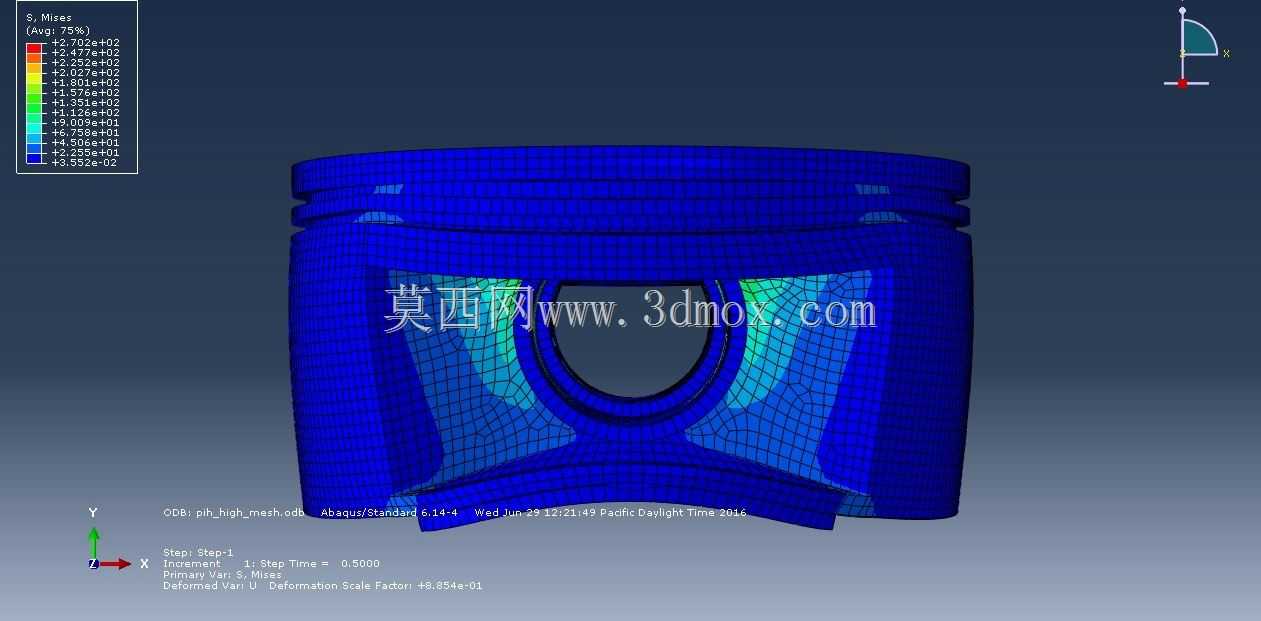

　　环槽的轴向定位尺寸都严格匹配对应内燃机的装配公差要求，活塞销与销孔采用半浮式配合设计，兼顾传动可靠性与拆装便利性，裙部的减重槽设计在保证结构强度的前提下降低了活塞整体往复运动质量，减小曲轴连杆机构的惯性载荷，提升整机高转速运行的平顺性。整个模型的网格划分完全贴合工程仿真的实际需求，所有结构细节都保留了实际加工的倒角、过渡特征，没有过度简化导致的仿真失真问题，可直接用于高负荷工况下的温度场、应力场、疲劳寿命仿真计算，为活塞的结构优化、材料选型提供可靠的仿真数据支撑。
