带箱体密封结构的枢轴传动组件设计

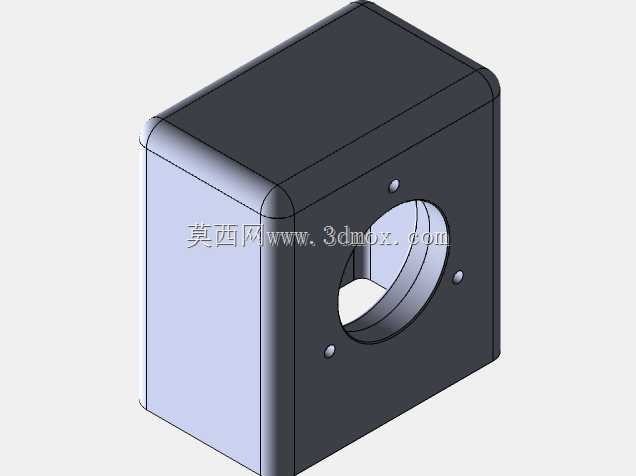

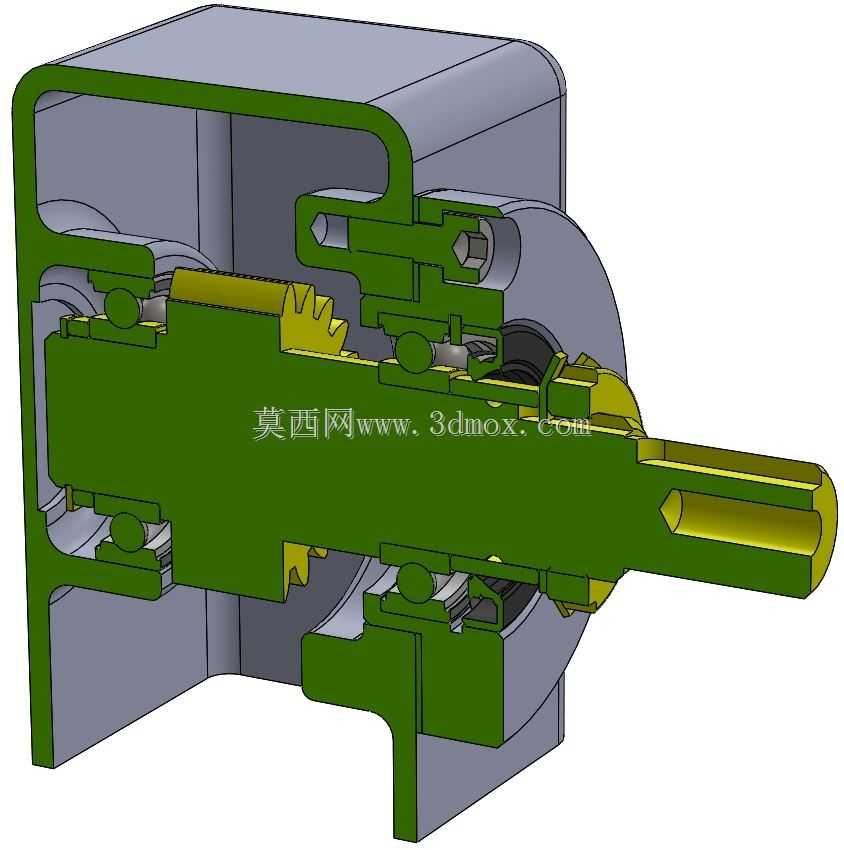

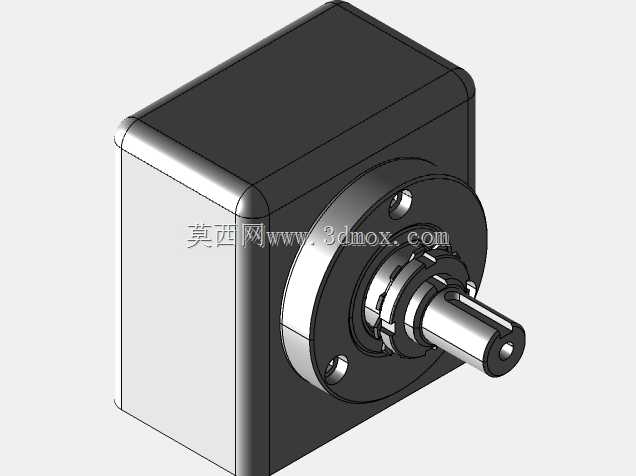

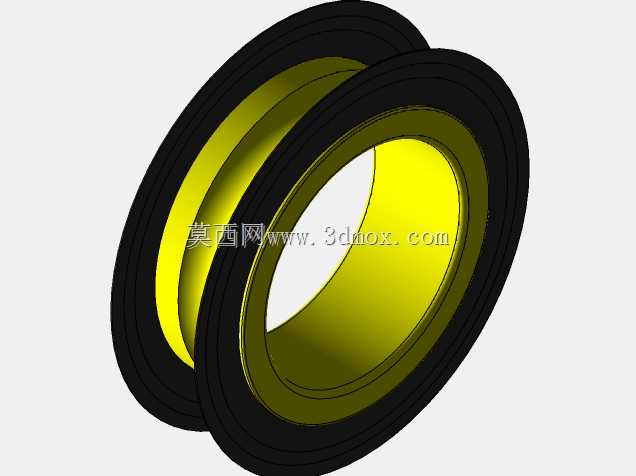

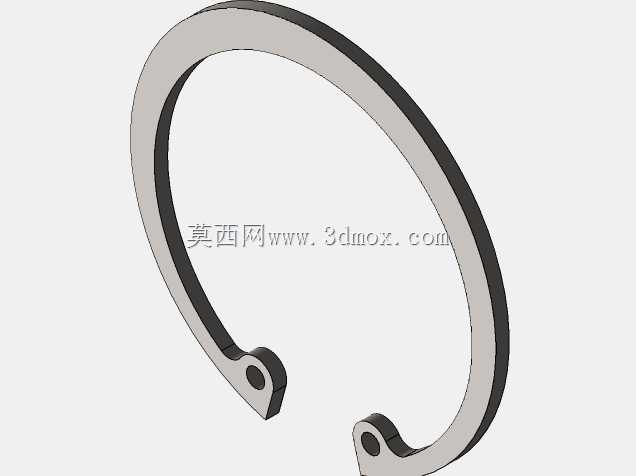

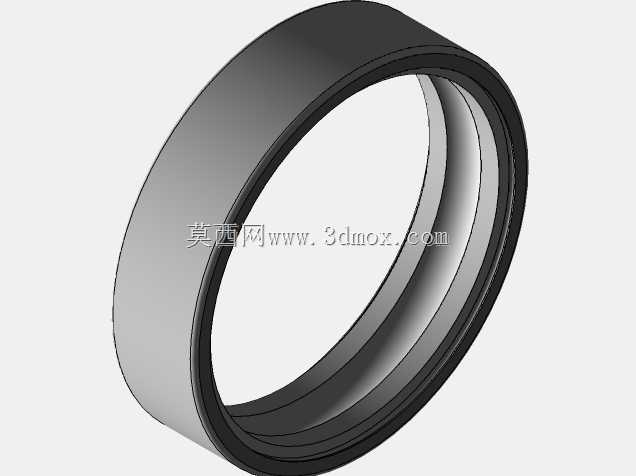

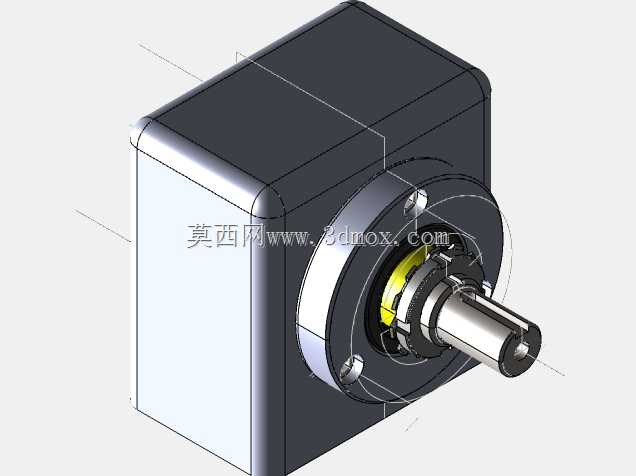

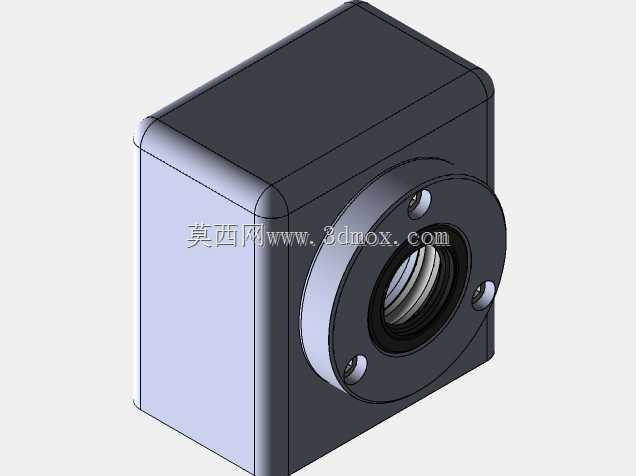

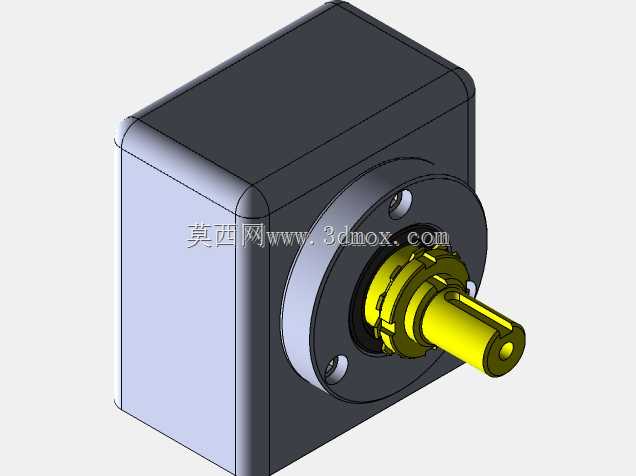

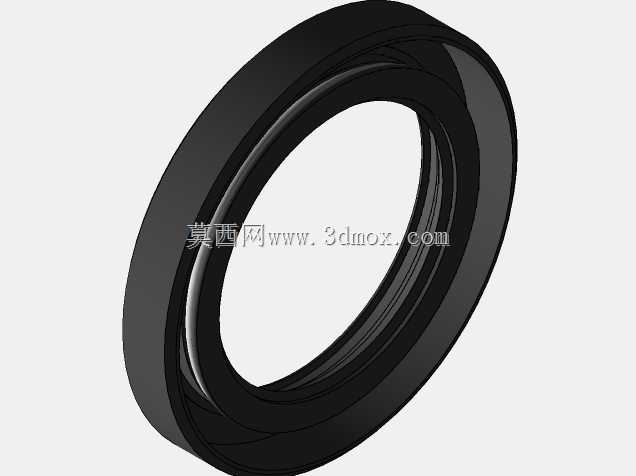

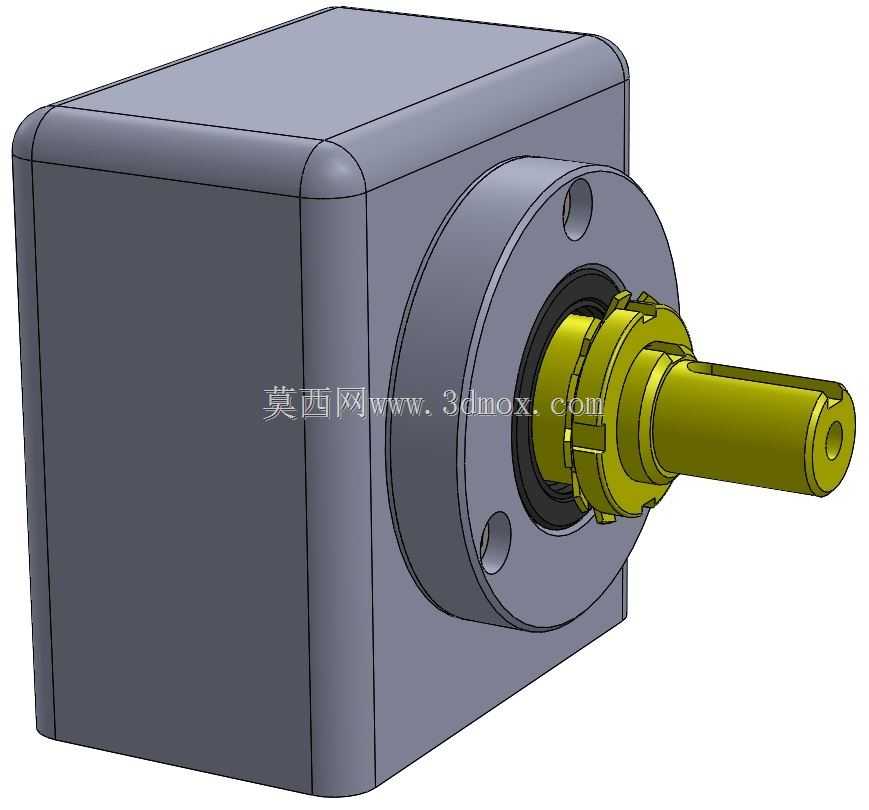

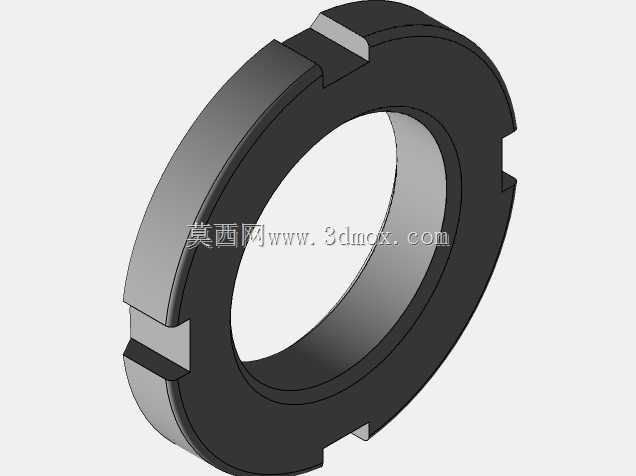

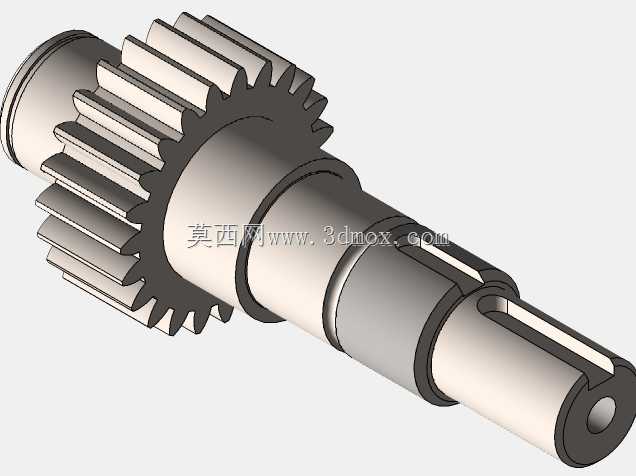

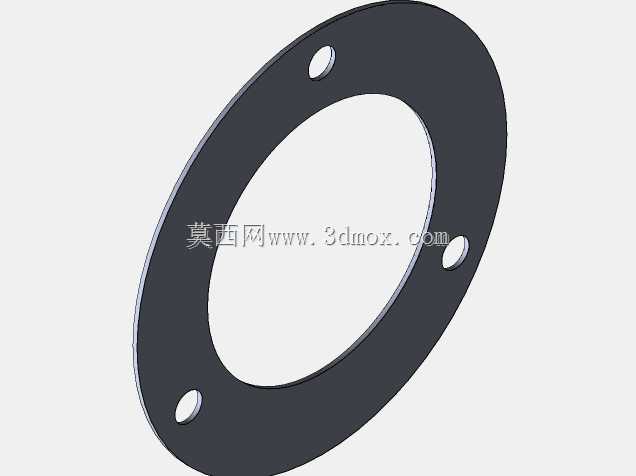

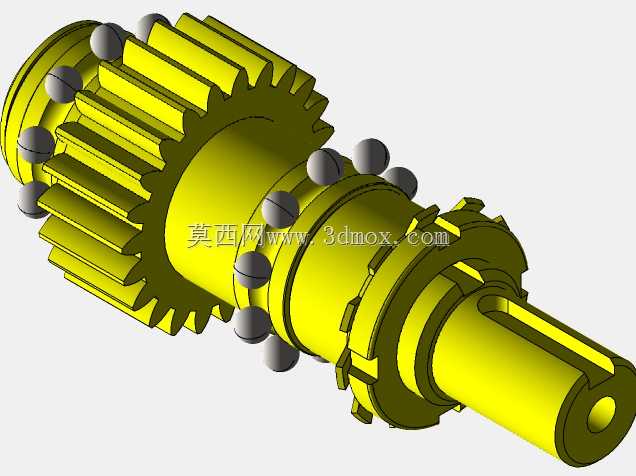

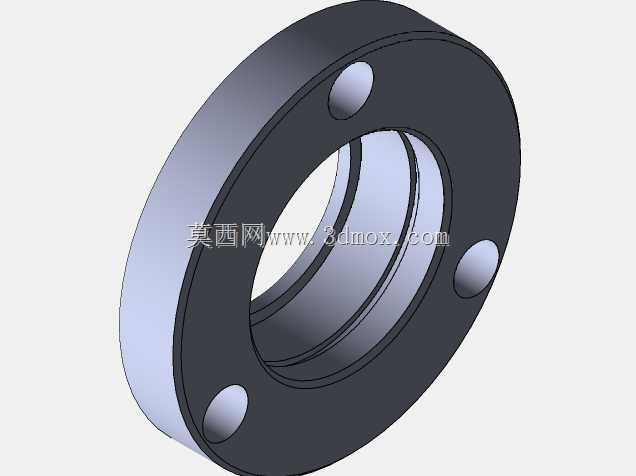

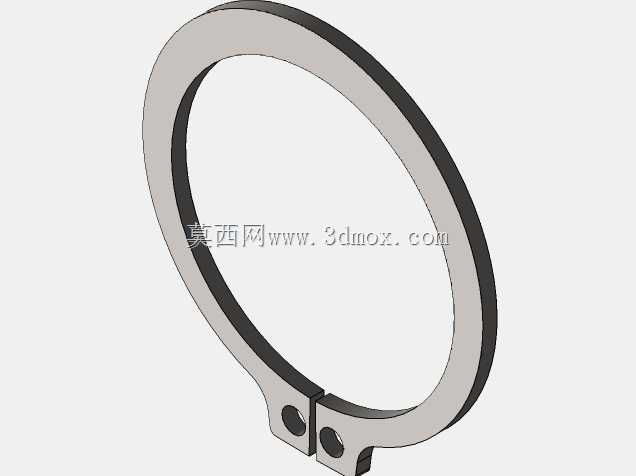

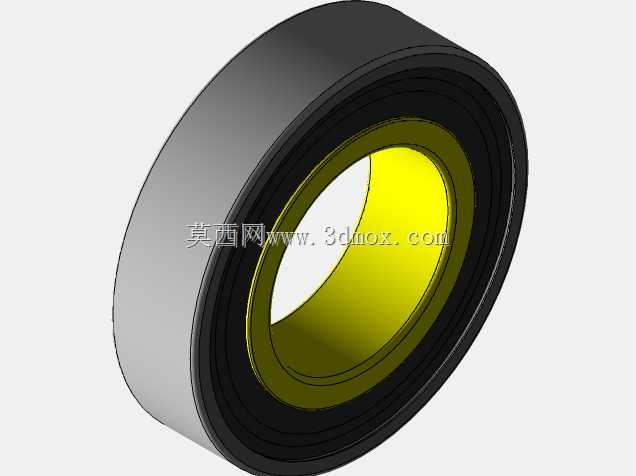

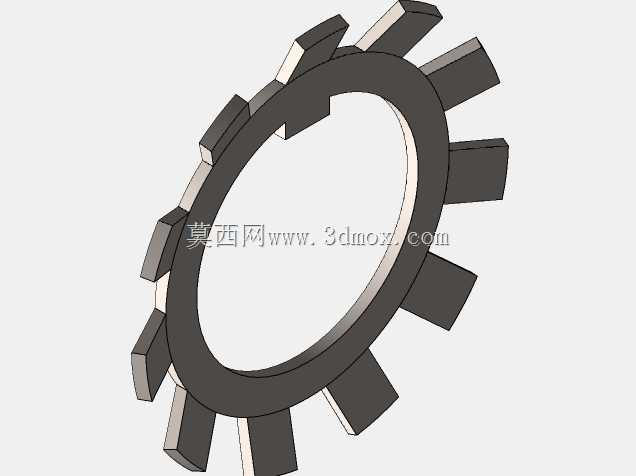

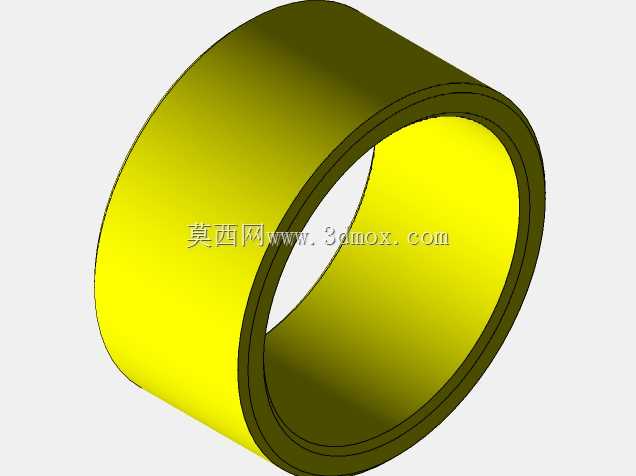

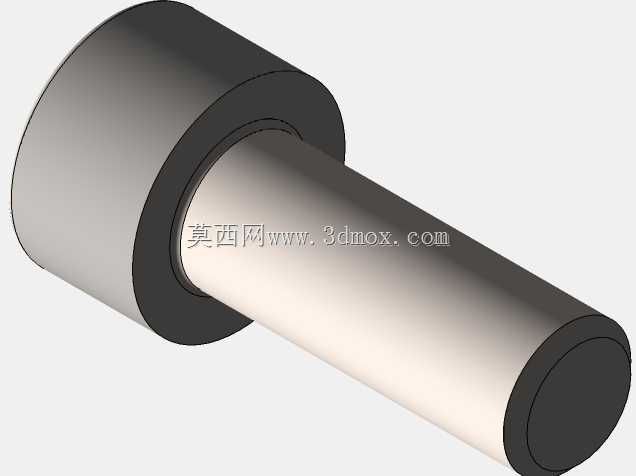

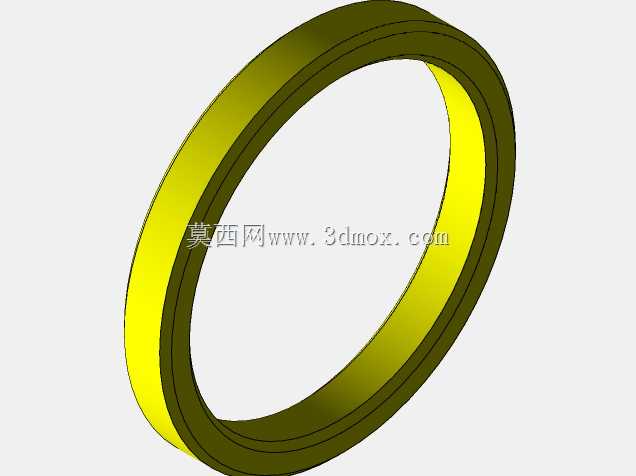

该枢轴组件多用于重载工况下的回转传动场景，常见于工程机械铰接部位、自动化生产线回转工位、重型输送设备的铰接支撑单元，核心作用是在承担径向与轴向复合载荷的同时，传递回转扭矩，保障相邻结构件的相对转动精度与运行稳定性。从结构剖视来看，设计阶段优先考虑了轴系的载荷分布合理性，轴身采用阶梯变径设计，不同轴段分别对应轴承安装位、传动件配合位、密封件安装位以及外接输出端，各轴段的同轴度公差在建模阶段就做了基准统一，以两端轴承位的公共轴线为设计基准，其余配合面的径向跳动公差均围绕该基准设定，避免装配后出现轴系卡滞、偏磨的问题。箱体部分采用一体化铸造型腔结构，轴承安装孔与箱体端面的垂直度做了严格约束，轴承选用深沟球轴承搭配推力接触结构，可同时承受径向载荷与工作过程中产生的轴向窜动力，轴承外侧设置了多层组合密封结构，包含接触式橡胶密封圈与防尘挡圈，可阻挡外界粉尘、水汽进入轴承腔，同时避免腔体内润滑脂泄漏，适配多粉尘、潮湿的户外作业场景。轴身中部集成了传动齿结构，与相邻传动件啮合时的齿侧间隙在建模时预留了合理的装配调整量，可通过轴端的锁紧螺母调整轴承预紧力，补偿长期运行后的磨损间隙。安装边界方面，箱体外侧预留了法兰安装面，安装孔位采用对称均布设计，可适配不同规格的连接支架，轴端输出段采用扁位配合结构，与外接连接件装配时无需额外加工键槽即可传递额定扭矩，降低现场装配的加工难度。设计过程中对轴的应力集中部位做了圆角过渡处理，所有轴肩位置的圆角半径均大于配合零件的倒角尺寸，避免装配时出现干涉，同时降低应力集中系数，提升轴件的疲劳寿命。润滑通道在箱体上做了预留设计，可通过注油孔定期向轴承腔补充润滑脂，无需整体拆解即可完成日常维护，适配长期连续运行的工业场景需求。
