5mm蓝色直插式发光二极管结构建模

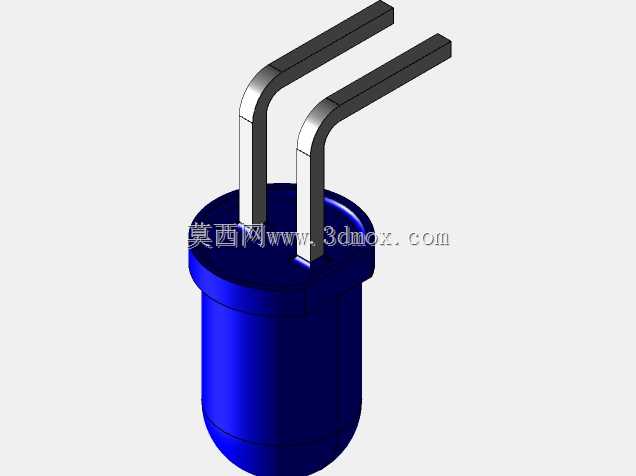

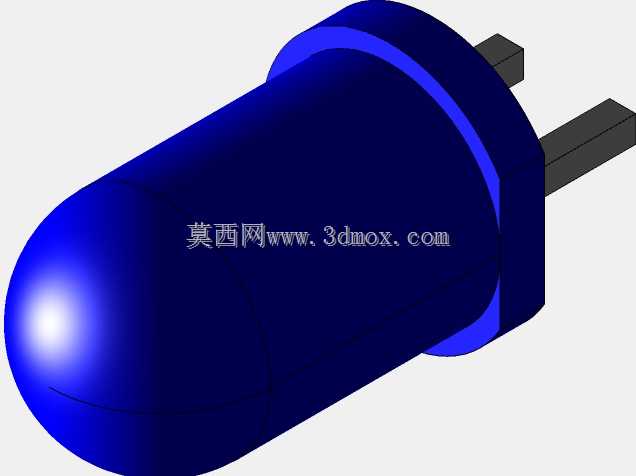

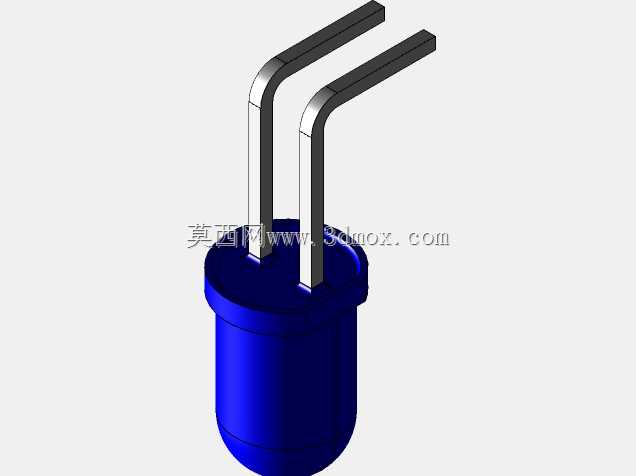

日常做消费电子、工控面板类项目的结构设计时，直插LED是绕不开的基础指示元件，这款5mm规格的蓝色发光二极管，是目前通孔插装工艺里应用最广泛的指示类器件之一。从实际选型落地的角度看，这类灯珠常被用在电源状态指示、信号告警提示、小型设备的功能状态反馈场景，比如工控柜的面板指示灯、小家电的工作状态提示、简易电子装置的信号反馈位，都能见到同规格器件的身影。建模时首先要还原的是器件的安装边界，5mm指的是环氧封装透镜的最大外径，对应的PCB开孔尺寸通常要留0.8-1mm的余量，避免波峰焊时元件卡滞或者引脚偏位；两根直插引脚的中心距严格按照行业通用的2.54mm间距设计，刚好匹配标准万用板、量产PCB的通孔网格，引脚伸出封装本体的长度按照常规成型余量做了还原，能满足不同板厚的剪脚、焊接需求。外形结构上，头部的半圆环氧透镜做了曲率还原，这个曲面的弧度直接决定出光角度，常规5mm直插蓝灯的出光角在20-30度之间，建模时的曲面曲率匹配量产器件的光学结构，能直接用来做设备面板的透光模拟，验证指示灯在面板上的可视范围，避免后期开模后出现灯光偏暗、可视角度不足的问题。封装本体的柱段部分和尾部的限位凸台也做了细节还原，这个凸台是插件时的轴向定位结构，能保证灯珠插入PCB后透镜顶端到板面的高度一致，批量组装时不会出现高低不齐的情况。从设计逻辑上，这个模型没有做过度的细节简化，引脚的方形截面、环氧封装的分层视觉特征都做了对应还原，导入装配体时可以直接用来做干涉检查，比如面板上的指示灯开孔深度、灯罩和灯珠的安全间隙，都能通过这个模型直接验证，不需要额外调整尺寸。做这类基础电子元件的建模，核心是要匹配量产器件的实际安装尺寸，而不是只做外观相似的示意，毕竟在整机结构设计里，哪怕是一个小小的指示灯，如果尺寸偏差，也会导致组装时顶到面板、或者引脚过短无法焊接的问题，这个模型的所有安装边界尺寸都对齐行业通用的5mm蓝灯规格，不管是做学生课程设计的装配练习，还是做量产项目的选型占位、结构验证，都能直接复用，不需要反复核对尺寸参数调整模型。
