可调支腿式爬梯起重作业架结构设计

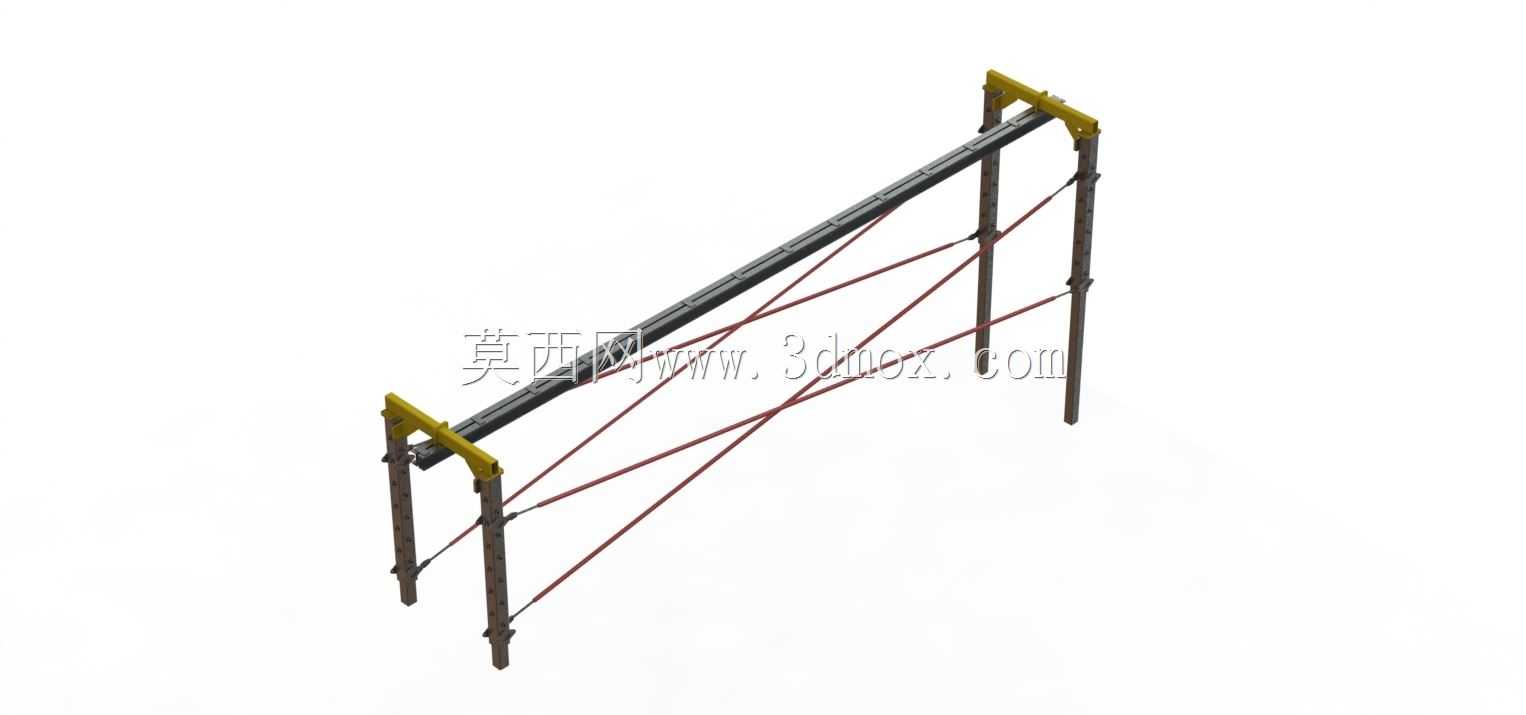

在多层建筑室内装修、狭窄楼道物料转运、小型场馆高空设备安装这类场景中，常规起重设备受限于空间尺寸无法进场，人工搬运长尺寸建材、小型机具不仅效率低下，还存在高空坠物、人员劳损的安全隐患，这款爬梯起重作业架正是针对这类受限空间的轻型起重需求开发的结构方案。整套设备采用U型截面铝型材双焊接背靠背结构作为主桥架，主桥架长度设定为6000mm，截面规格为100x50x6x9，在保证6米跨度下抗弯刚度的同时，利用铝型材自重较轻的特性降低整体设备重量，方便单人完成转运与架设作业。桥架两端设置爬梯卡接定位结构，可直接卡固在标准爬梯的梯梁顶端，无需额外打膨胀螺栓固定墙面，适配多数民用建筑、工业检修场景的标准爬梯安装边界，架设时仅需将两端卡爪对准梯梁卡紧，再调整支腿即可完成作业准备。设备配套的可调伸缩支腿是核心受力调节部件，支腿采用多节套接式钢结构设计，可根据爬梯架设的地面高差、作业面倾斜角度自由调整单根支腿的伸出长度，支腿底端设置防滑脚垫，在水泥地面、瓷砖地面、环氧地坪等常见作业面都能保证足够的静摩擦力，避免起重作业时架体发生滑移侧翻。支腿与主桥架之间采用斜拉筋做受力补强，斜拉筋沿桥架跨度方向交叉布置，将桥架中部受弯产生的下拉力传递到支腿底端，形成稳定的三角受力体系，避免长跨度桥架在起吊荷载下出现过大挠度变形。从设计思路上看，这款设备放弃了传统起重设备的复杂卷扬、变幅机构，仅保留核心的承载桥架与定位支撑结构，主要配合小型手动葫芦、电动葫芦完成垂直方向的物料吊运，额定起重能力定位在轻型作业区间，适合吊运单件重量不超过数百公斤的管材、板材、小型设备部件，尤其适合在楼道内完成长尺寸建材的逐层转运作业，作业时架体沿爬梯方向布置，不会占用楼道过多通行空间，作业完成后可快速拆解为桥架、支腿、拉筋几个独立部件，放入普通工程车后备箱即可转运，无需大型货运车辆配套。在结构受力校核上，主桥架的铝型材焊接节点做了坡口焊补强，避免焊接应力集中导致的型材开裂，卡接爪部位采用加厚钢板折弯成型，与爬梯梯梁的接触位置设置橡胶缓冲垫，既可以增大卡接摩擦力，也能避免卡紧过程中损伤爬梯表面的防腐涂层。可调支腿的锁止机构采用弹簧插销配合多档位调节孔设计，调节时无需额外工具，拔出插销调整支腿长度到对应档位后松开插销即可自动锁止，单腿调节耗时不超过十秒，大幅缩短现场架设的准备时间。
