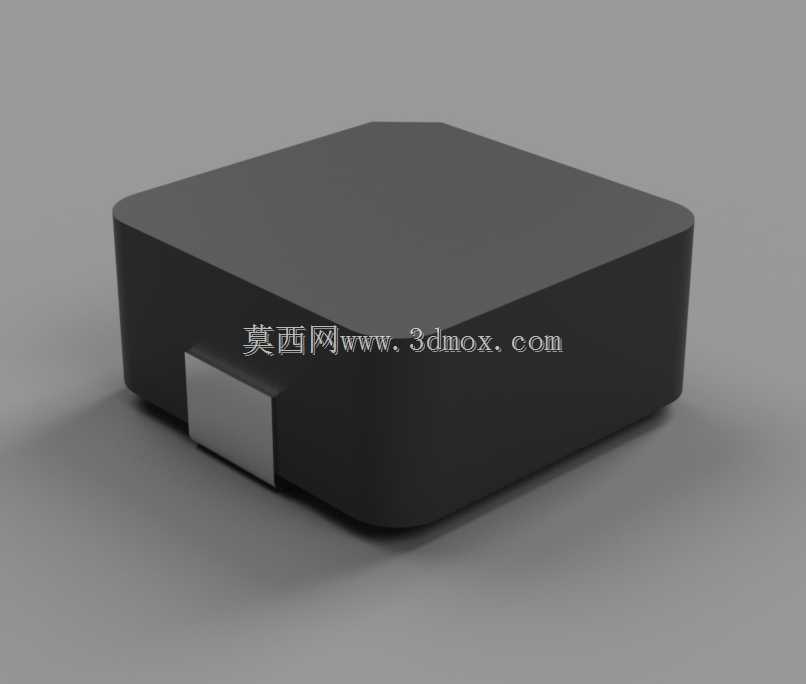

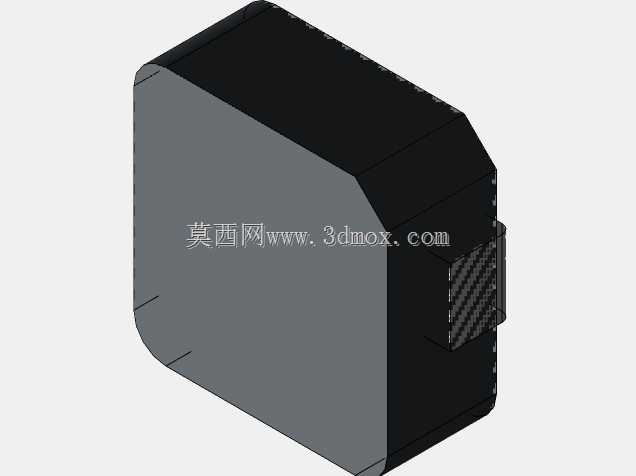

Sumida CDRH105R贴片功率电感器三维结构

　　在消费类电子、工业控制板卡的电源回路设计中，贴片功率电感是DC-DC转换回路里不可或缺的被动元件，这款Sumida CDRH105R电感器的三维结构完全还原量产实物的装配特征，能直接用于PCB布局阶段的干涉校验、整机装配的空间预留校核工作。从实际选型应用来看，这类屏蔽式功率电感主要承担电源回路的储能、滤波作用，在大电流输出的Buck、Boost拓扑电路中，依靠闭合磁路结构降低漏磁，避免对板上周边的敏感信号线路造成电磁干扰，相比开放式绕线电感，它的磁屏蔽结构能把辐射干扰控制在更小的空间范围内，适合高密度贴装的紧凑型电路板设计。

　　从结构设计思路上看，这款电感采用方形圆角的塑磁外壳封装，外壳边角做了统一的R角过渡，既可以避免SMT贴装过程中吸嘴取件时出现边角磕碰掉屑，也能在回流焊高温环境下减少外壳的应力集中，降低封装开裂的概率。底部的金属电极采用端面延伸设计，电极平面与电感底面保持齐平，贴装时焊锡能在电极与PCB焊盘之间形成均匀的焊缝，爬锡高度可控，不会出现虚焊、立碑等SMT工艺缺陷，同时电极的宽度与伸出长度匹配常规10mm尺寸规格电感的焊盘设计，无需额外定制特殊焊盘就能直接适配通用封装库。

　　在安装边界的尺寸控制上，这款电感的本体高度、长宽尺寸都严格对应量产规格的公差范围，三维模型里还原了本体与电极的相对位置关系，布局时可以准确核算电感与周边贴片电容、电阻、IC芯片的安全间距，既满足安规要求的电气间隙，也预留出回流焊时的元件位移余量，避免过炉后元件之间出现短路。磁芯内部的绕线结构虽然被外壳包裹，但模型的外部轮廓精度足够支撑结构设计阶段的所有校验工作，不管是做整机外壳的内部凸台避让，还是做PCB上方的散热片空间预留，都能直接调用这个模型完成装配校验，不需要反复对照规格书测量尺寸，能大幅缩短板级设计的迭代周期。在便携式设备、车载电子模块的设计中，这类屏蔽电感的抗振性能也通过封装结构得到保障，外壳与磁芯、绕线之间的填充固定结构，能让元件承受常规运输、使用过程中的振动冲击，不会出现绕线松动、电感量偏移的问题，模型还原的外部结构也能帮助结构工程师评估点胶固定的位置与胶量空间，进一步提升产品的量产可靠性。
