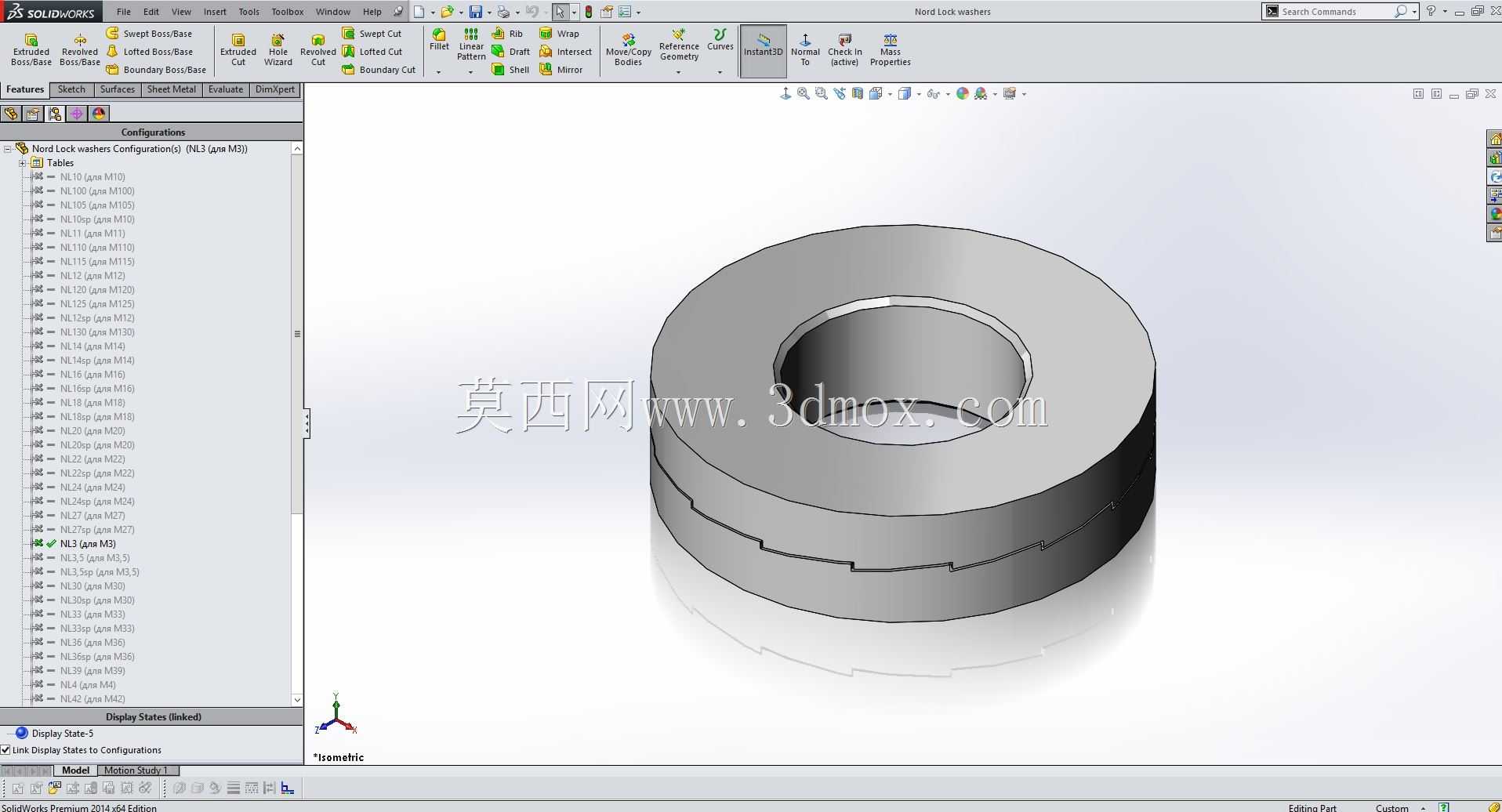

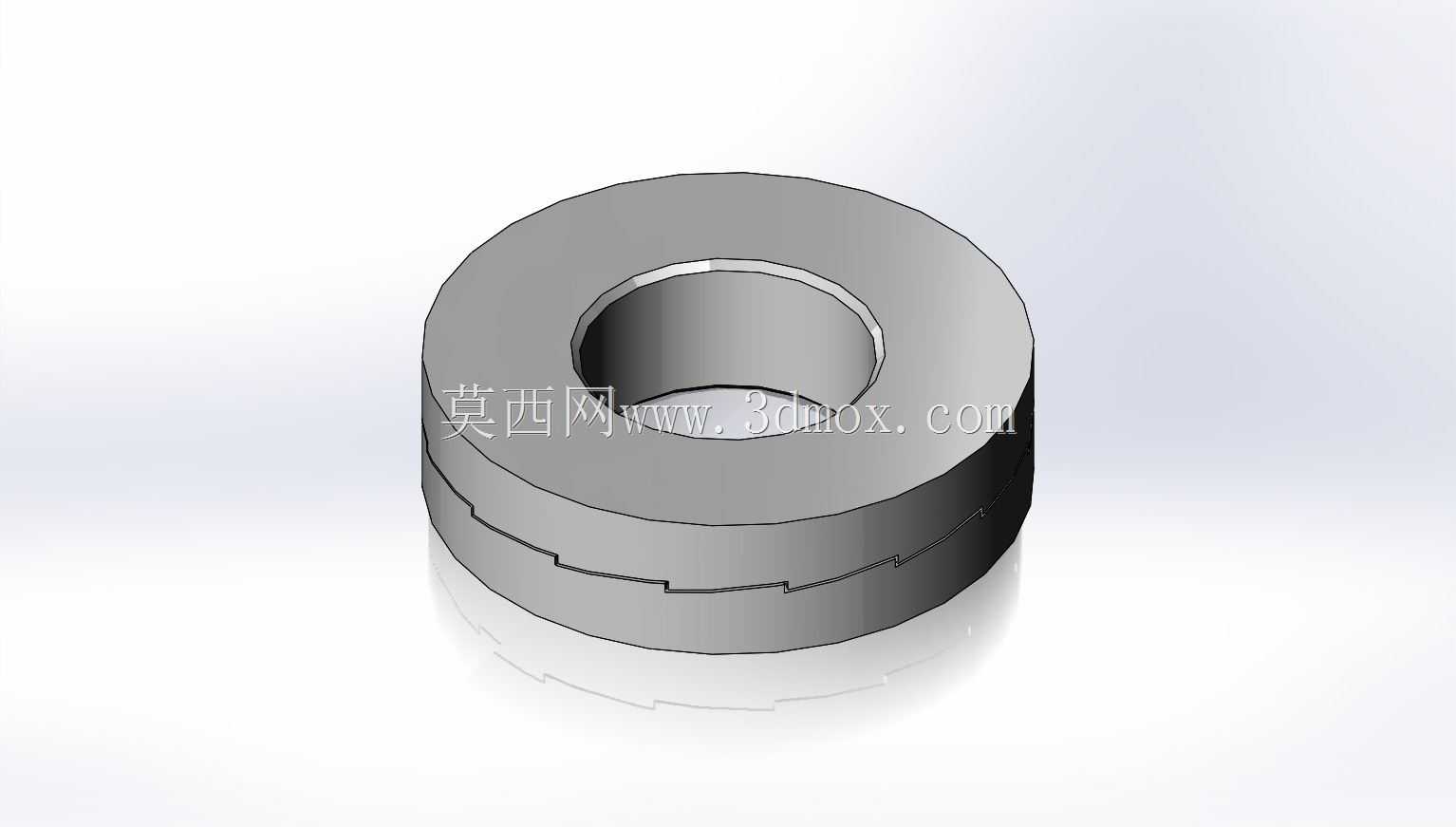

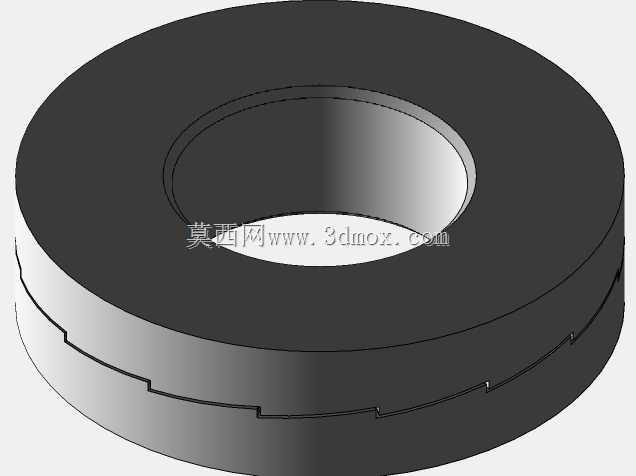

参数化诺德锁紧垫圈结构设计

在重型机械设备、轨道交通走行部、风电塔筒法兰连接、矿山破碎设备振动工况的螺栓连接场景中，普通平垫圈依靠接触面摩擦力实现防松的效果往往难以满足长期交变载荷下的连接可靠性要求，诺德锁紧垫圈凭借双片楔面锁紧的结构原理，成为这类高振动、高载荷连接点位的常用防松元件。这款参数化设计的锁紧垫圈，覆盖M3至M130全规格螺栓适配范围，设计过程中优先考虑了不同公称直径螺栓对应的预紧力传递需求，垫圈的内外径尺寸严格匹配对应螺栓的通孔直径与螺栓头、螺母的支承面尺寸，避免安装后出现垫圈偏位、支承面覆盖不足导致的预紧力流失问题。从结构特性来看，该垫圈采用双片叠合设计，两片垫圈的接触面为互为咬合的楔形齿结构，外侧两面则为细密的径向防滑齿，安装完成后当螺栓连接副出现松动回转趋势时，两片垫圈内侧的楔形齿会产生相对抬升的张紧力，这个张紧力会反向作用在螺栓轴向，抵消松动回转带来的预紧力下降，而外侧的径向齿则会咬入螺栓头/螺母支承面与被连接件表面，避免垫圈与被连接件之间出现相对滑移，相比传统的弹簧垫圈、止动垫圈，这种结构不会因为长期压缩出现弹性衰减，也不需要额外的止动耳弯折操作，安装效率更高，防松效果更稳定。设计过程中针对不同规格的垫圈，对应调整了楔形齿的升角、齿高以及垫圈整体厚度，小规格M3至M10的垫圈主要适配电子设备、小型自动化装配线的螺栓连接，厚度控制在1.2mm至2.5mm区间，避免占用过多安装空间；M12至M36的中等规格适配常规工业设备、管道法兰连接，楔形齿升角设置为大于螺纹升角的数值，确保锁紧效果的同时不会导致螺栓拆卸困难；M42以上的大规格垫圈则针对重型机械、风电、桥梁钢结构的大直径螺栓连接，适当增加了垫圈厚度与齿部接触面积，能够承受更大的预紧力与冲击载荷，不会因为局部压应力过大出现齿面压溃失效。在安装边界的适配设计上，该垫圈的上下表面平行度公差控制在0.02mm以内，确保安装后螺栓轴向受力均匀，不会因为垫圈端面倾斜产生附加弯曲应力，所有规格的垫圈外径均比对应螺栓的标准六角螺母对边尺寸小1mm至2mm，既保证足够的支承接触面积，也不会出现垫圈突出螺母边缘影响周边部件安装的问题，同时参数化的设计逻辑支持在建模过程中直接调用对应规格的模型，不需要重复绘制，能够大幅提升装配设计的效率，在做设备连接结构校核时，也可以直接提取模型的接触面积、齿部咬合参数进行防松性能验算，减少手动计算的误差。
