桁架式塔架焊接段结构设计

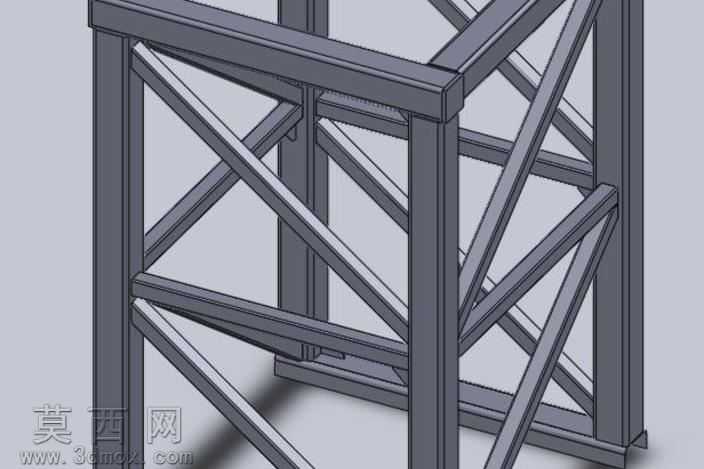

本作品为桁架式塔架的标准焊接段结构，采用三维参数化建模方式完成整体构建，建模过程严格遵循钢结构焊接构件的设计规范，先以基准坐标系定位各主弦杆的空间位置，主弦杆采用等截面矩形型材搭建，保证竖向承载的力学性能，再依次布设不同角度的斜向腹杆与横向连接杆件，所有杆件的交接位置均按照焊接工艺要求预留合理的焊接收缩余量，避免实际生产中出现装配干涉问题。模型渲染阶段采用哑光深灰金属材质模拟热轧型钢的表面质感，通过环境光遮蔽效果凸显杆件交接处的焊接节点细节，视角选取斜向透视角度，可同时展示结构的竖向分层、斜撑交叉排布以及底部连接端的构造特征，清晰呈现桁架结构传力路径清晰、自重轻、抗扭抗侧移性能优异的特点。设计过程中优先选用标准规格型材，所有杆件的截面参数均符合现行钢结构型材标准，无需额外定制非标构件，有效降低生产加工的物料成本与焊接作业难度；腹杆的排布经过力学逻辑优化，相邻斜杆形成稳定的三角形受力单元，可将竖向荷载、水平风荷载均匀传递至各主弦杆，避免局部杆件出现应力集中问题。模型的各焊接节点均做了贴合实际焊接工艺的细节处理，杆件相贯位置的切口形态完全匹配实际切割加工效果，没有理想化的无间隙拼接，还原了真实焊接构件的装配特征，整体结构可直接用于塔架标准节的生产参考、焊接工艺模拟以及结构力学仿真分析，也可作为同类桁架式支撑结构的设计参考模板，帮助设计人员快速完成同类型塔架构件的方案迭代与细节调整。
