数控ER弹性筒夹夹头与钻头组件

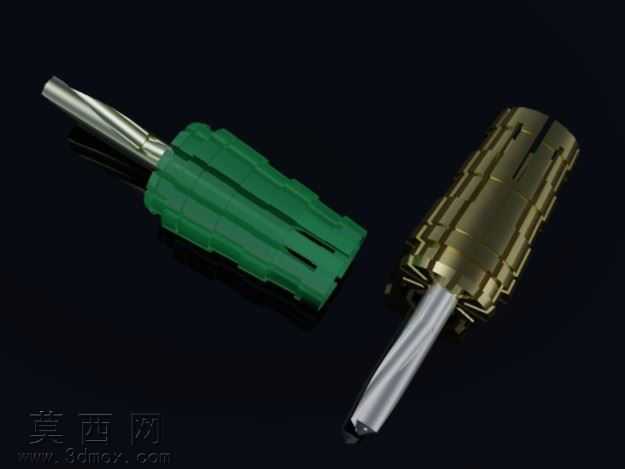

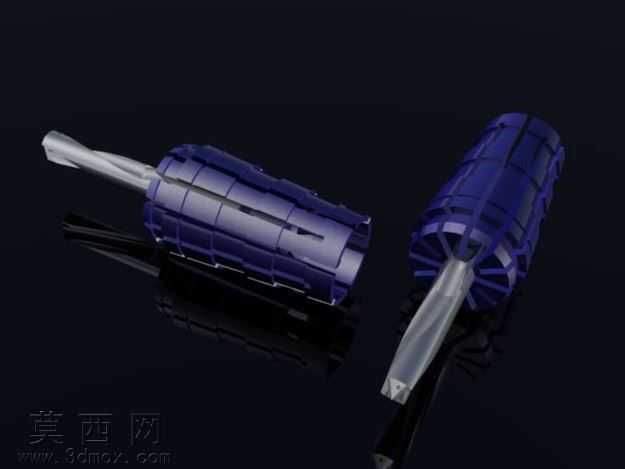

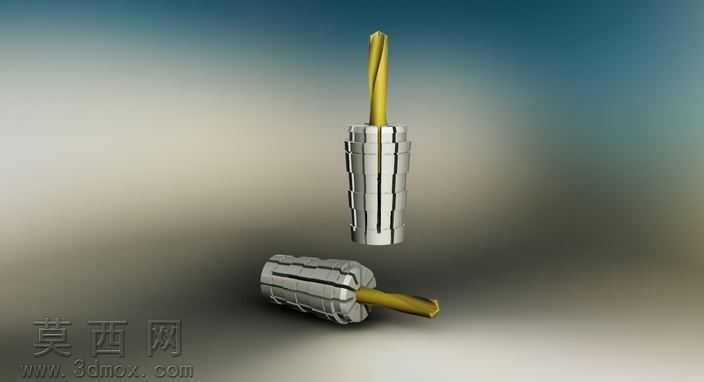

本作品为数控加工场景下使用的弹性筒夹钻夹头与配套钻头组件三维模型，建模过程严格遵循机械加工刀具夹持部件的真实尺寸规范，首先通过基准面绘制筒夹的主体回转轮廓，采用旋转凸台命令生成夹头基体，再通过拉伸切除、圆周阵列等命令完成夹头瓣状开槽、锁紧定位槽、内孔锥面等核心结构的建模，精准还原了ER型弹性筒夹依靠径向形变夹紧刀具的结构特性。钻头部分按照标准硬质合金钻头的几何参数建模，分别绘制钻尖切削刃、排屑槽、夹持柄部的轮廓，通过螺旋扫描命令生成连续流畅的排屑槽曲面，保证切削部分的角度、刃带宽度都符合实际刀具的设计标准，确保模型可直接用于装配干涉校验、加工工艺模拟等场景。材质渲染阶段，为夹头主体赋予了经过发黑处理的合金工具钢材质，调整金属粗糙度参数模拟工业零件表面的哑光磨砂质感，还原表面细微的加工纹理；为钻头部分赋予镀钛硬质合金材质，添加金属镀层特有的暖金色反光效果，调整高光参数突出刀具刃口的锋利质感，同时为场景添加柔和的环境光与定向补光，通过光影对比凸显夹头开槽结构的层次感与钻头排屑槽的曲面弧度，渲染效果贴近工业产品宣传级的展示标准。设计思路上，模型采用分体式装配结构，将夹头与钻头拆分为独立零件，既可以展示夹头锁紧钻头的装配状态，也可以单独拆分展示单个零件的结构细节，夹头的内孔尺寸、夹持范围、外部锥度都匹配标准数控刀柄的安装参数，能够适配主流的数控铣床、加工中心的刀具装夹需求，模型的所有配合面都做了公差预留的结构设计，还原了实际零件装配时的间隙配合特性，可用于数控加工教学演示、刀具选型参考、机床装配仿真等多种场景，结构细节完整，几何特征无破面、无冗余面，符合工业级三维模型的使用标准。
