碳钢结构天棚框架受力分析模型

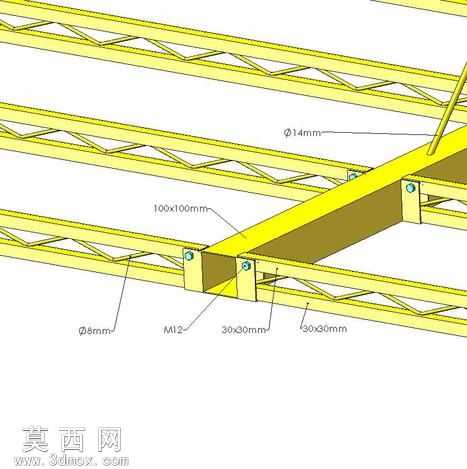

本模型为碳钢结构天棚式框架的应力分析三维建模成果，建模过程中严格遵循钢结构设计的实际尺寸规范，对桁架杆件、主梁、连接节点等结构进行1:1比例还原。建模阶段首先搭建整体框架的线框定位体系，明确主横梁采用100x100mm规格的矩形截面型材，斜向支撑桁架采用Φ14mm的圆钢杆件，次连接部位采用30x30mm规格的方管型材，节点处的M12螺栓连接件也按照标准件尺寸进行精细化建模，保证各部件的装配关系完全符合实际施工的连接逻辑。材质设置上，针对不同结构部件匹配对应的碳钢材质参数，主承重梁赋予Q235结构钢的材质属性，调整材质表面的金属粗糙度、反光度参数，还原碳钢型材的真实质感，连接螺栓赋予标准紧固件的材质特性，区分不同部件的材质视觉差异。结构设计层面，采用三角形桁架的稳定受力结构，通过多组交叉斜撑分散竖向荷载，主横梁与桁架杆件的连接节点采用刚性连接设定，模拟实际焊接加螺栓紧固的受力状态，为后续应力分析提供准确的结构基础。应力分析环节，对模型施加符合天棚使用场景的均布荷载与风荷载，通过有限元分析逻辑模拟结构在荷载作用下的应力分布、形变位移情况，标注出各关键杆件的受力大小、节点处的应力集中区域，验证结构的承重安全性与稳定性。建模过程中对所有杆件的连接位置进行了干涉检查，确保各部件之间无装配冲突，尺寸标注清晰对应每一处结构的规格参数，直观呈现天棚框架的结构组成与受力传递路径，可用于钢结构天棚的设计验算、施工方案参考以及结构力学的教学演示，完整还原了从结构选型、尺寸确定到受力验证的全流程设计逻辑。
