双槽筑路机械用滑轮三维结构设计

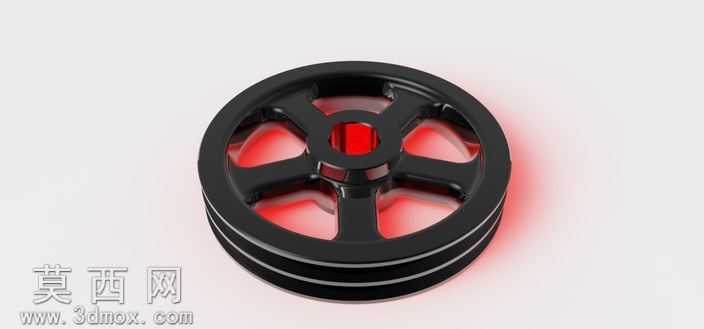

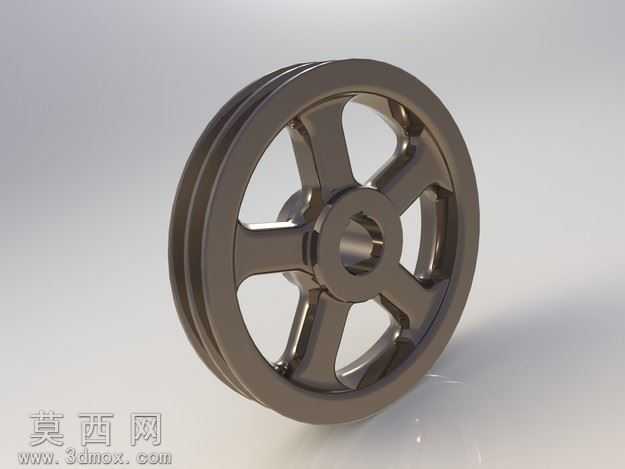

本模型为筑路机械配套使用的双槽滑轮结构，在三维建模过程中，首先以滑轮的实际工况载荷为核心依据，确定轮体的基础尺寸参数，包括轮缘的双槽轮廓尺寸、中心轴孔的配合公差范围、轮辐的分布形式与截面厚度，确保结构既满足传动过程中的承重需求，又能控制整体重量，降低转动过程中的惯性损耗。建模阶段采用参数化草图绘制轮体的半剖轮廓，通过旋转特征生成轮体的基础基体，之后对双绳槽的槽面进行圆角过渡处理，避免绳索在传动过程中出现应力集中磨损的问题；轮辐采用五辐式对称分布结构，每根轮辐的截面做了渐变式设计，与轮毂、轮缘的衔接位置均做了圆弧过渡，消除结构应力集中点，提升轮体整体的抗扭、抗弯折性能。中心轮毂位置设计有贯通的轴孔，轴孔内壁预留了键槽安装位，可与传动轴实现周向固定，保证动力传递过程中不会出现相对打滑的问题。材质渲染阶段，为轮体赋予了深灰色金属材质，模拟铸铁滑轮的真实质感，调整材质的粗糙度参数还原铸件表面的细微哑光纹理，对绳槽的工作面做了轻微的抛光质感处理，体现工作面加工后的光滑特性；场景布光采用多光源组合，主光源从侧上方投射，勾勒出轮体的轮廓结构与双槽的深度层次，辅助光源补充暗部细节，清晰展现轮辐之间的镂空结构与各部分的衔接关系，渲染输出的效果图能够直观呈现滑轮的整体外观与结构细节。设计过程中充分考虑筑路机械的户外作业工况，轮缘的厚度、绳槽的深度均按照重载传动的标准进行设计，确保绳索在槽内运行时不会出现脱槽、偏磨的问题，轮辐的对称分布结构能够保证滑轮高速转动时的动平衡性能，减少运转过程中的振动与噪音，整体结构紧凑，各部分尺寸比例协调，既满足机械传动的功能需求，也兼顾了结构的工艺合理性，可直接用于装配验证、工况模拟以及后续的加工生产参考。
