带状切割设备配套传动齿轮结构

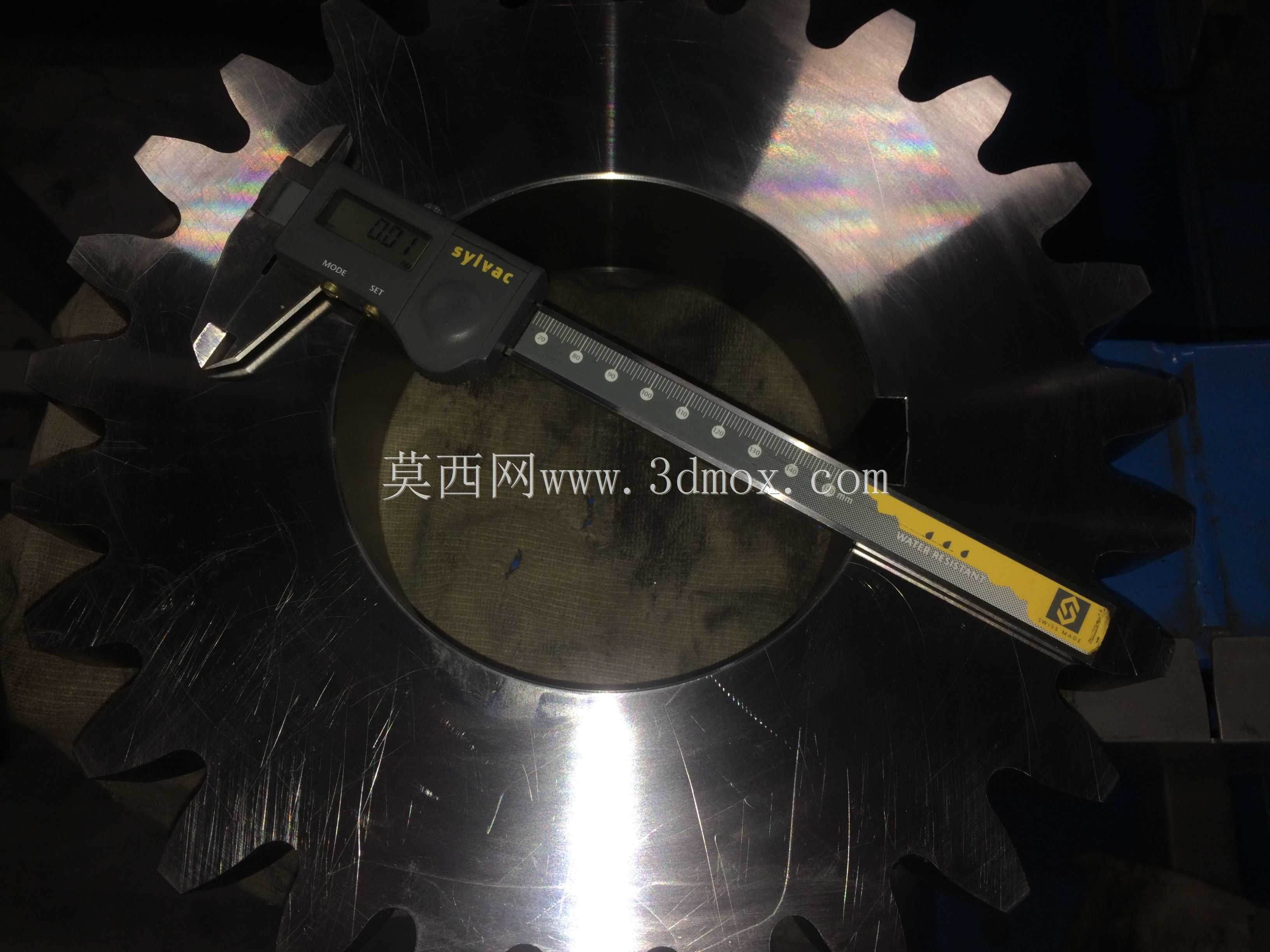

在带状切割类加工设备的传动链路里，这类齿轮承担着核心的动力传递职能，日常运行中需要持续匹配切刀往复动作的节拍，把主轴输出的扭矩稳定传递到进给机构，保证带状物料切割时的进给速率均匀，不会因为传动间隙出现切边不齐、送料卡顿的问题。很多现场运维的场景里，老旧齿轮磨损超差后，最直接的故障表现就是设备停机、送料打滑，切割尺寸偏差超出工艺允许范围，这时候就需要对齿轮进行测绘复刻，保证替换件能直接适配原有安装位，不需要额外改动周边的传动组件。

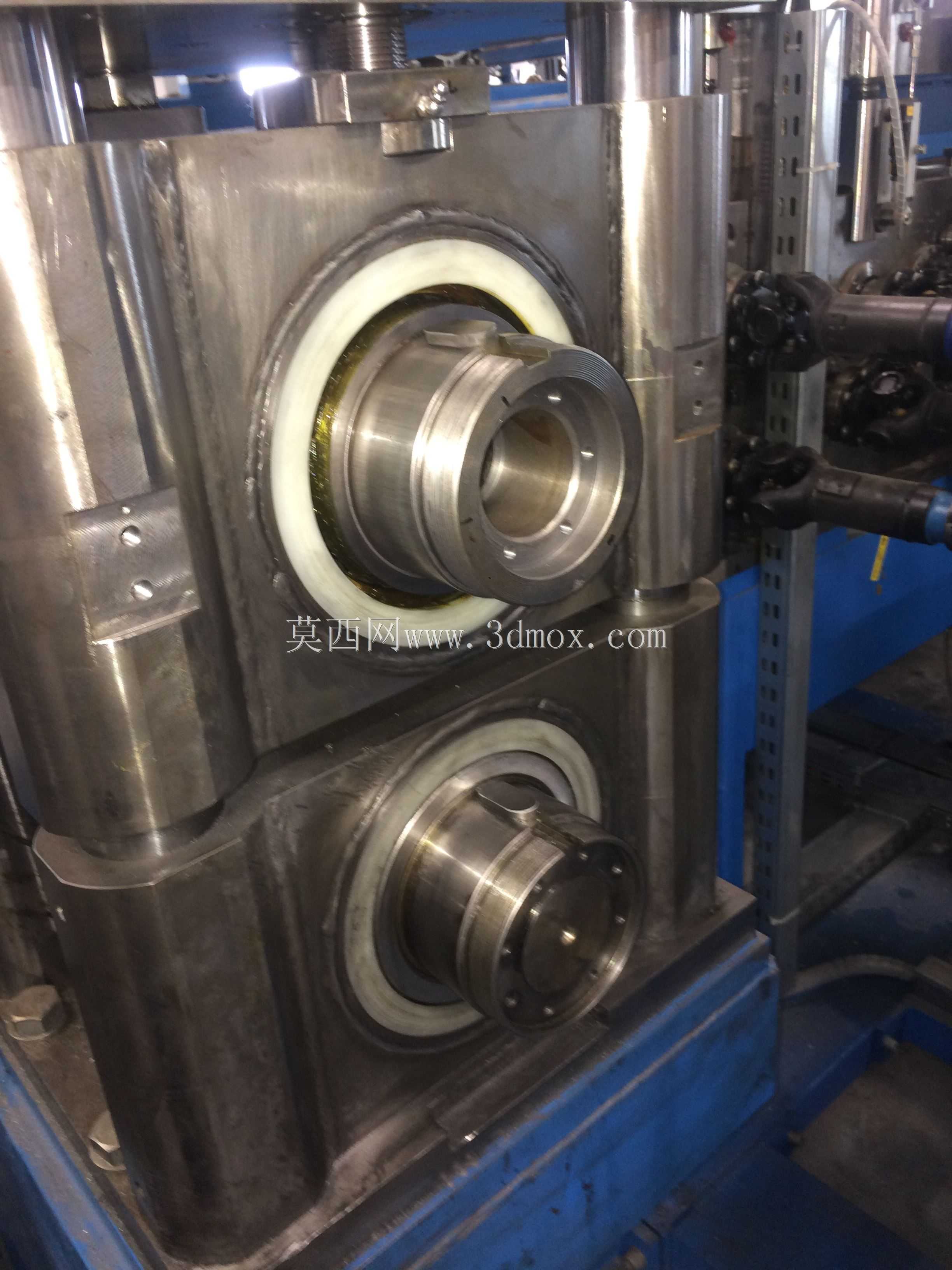

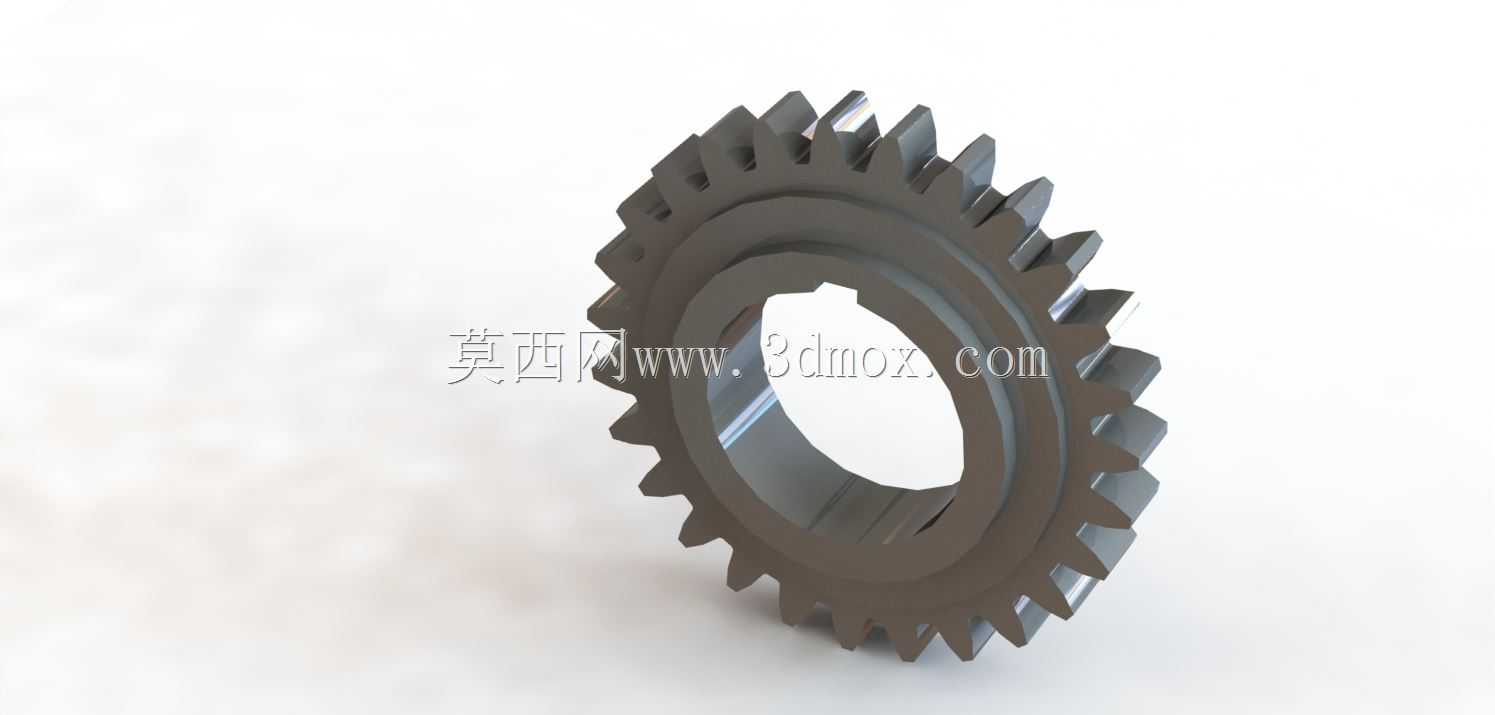

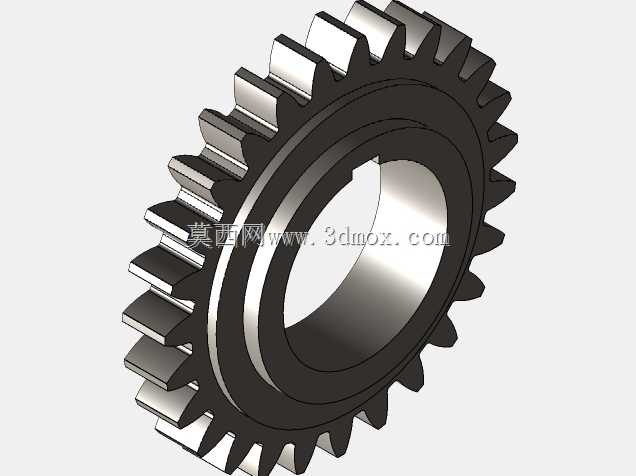

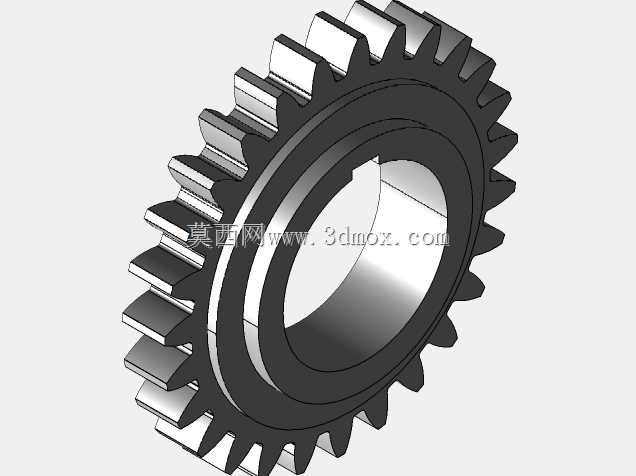

从结构设计来看，这个齿轮采用直齿圆柱齿形，齿向沿轴向平直分布，啮合过程中没有轴向分力，对支撑轴承的侧向载荷更小，适合中低速、载荷平稳的切割设备传动场景。内孔采用带键槽的异形安装孔设计，和传动轴的配合面可以传递更大的扭矩，避免齿轮和轴之间出现相对转动，键槽的位置精度直接影响安装后的齿圈跳动量，建模时需要严格匹配原有轴头的轮廓尺寸，保证装配后齿轮的径向跳动控制在允许公差范围内，减少啮合冲击和运行噪音。齿顶和齿根都做了标准的圆角过渡，避免热处理和长期负载下出现应力集中导致的断齿问题，齿面的啮合区域经过参数校核，重合度满足连续传动的要求，不会出现啮合死点。

安装边界方面，齿轮的轴向厚度需要和原有传动腔的隔套间隙匹配，装配后不会和两侧的挡圈、轴承端盖发生摩擦，齿顶圆直径要适配腔体内的避让空间，转动时不会和周边的紧固件、机架筋位产生干涉。实际选型替换时，除了核对齿形参数、内孔配合尺寸，还要确认齿面的硬度匹配原设计要求，因为切割设备运行中存在一定的冲击载荷，齿面硬度过低会加快磨损速度，硬度过高则容易在冲击下出现崩齿。这类齿轮的建模过程需要重点还原齿形的渐开线轮廓，保证和配对齿轮的啮合侧隙在合理区间，侧隙过大会导致传动换向时出现冲击异响，侧隙过小则会出现卡滞、运转发热的问题，建模完成后通常会做啮合干涉检查，模拟实际装配后的转动状态，确认全齿宽范围内的啮合接触位置符合设计要求，避免出现偏载导致的局部过早磨损。在带状切割设备的日常维护中，这类齿轮属于需要定期检查磨损量的易损传动件，当齿厚磨损量超过原齿厚的一定比例时，就需要及时更换，避免出现打齿故障导致设备更大范围的损坏。
