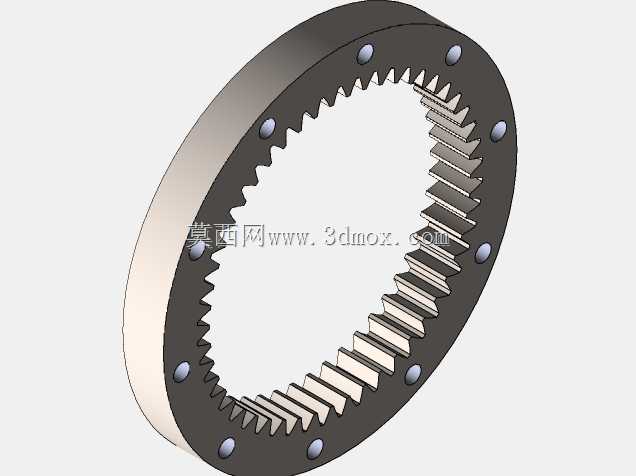

这款内直齿圈是行星齿轮传动系统里的核心固定构件,日常在工程机械行走减速机、风电增速箱、工业机器人关节减速器、自动变速器的行星排结构中都能见到它的身影,和行星轮、太阳轮配合完成动力的分流与扭矩传递,相比外啮合传动结构,内啮合的重合度更高,同等模数齿数下传动更平稳,承载能力更强,结构也更紧凑,能在有限的安装空间内实现大传动比的动力传输。设计这款齿圈的时候,首先要匹配行星传动的啮合参数,齿部采用标准渐开线直齿齿形,压力角选取通用的20°,齿顶高系数取1保证啮合时不发生根切,同时要严格控制齿圈的径向跳动与公法线长度公差,避免和行星轮啮合时出现卡滞、侧隙不均的问题,齿向公差也要控制在合理范围内,保证全齿宽均匀承载,减少偏载带来的齿面磨损。齿圈的外圈均匀布置了沉头安装孔,这些孔的位置度公差需要严格管控,安装时通过螺栓将齿圈固定在减速器壳体的安装止口上,止口配合面选取过渡配合,既保证装配时的定位精度,也能承受传动过程中产生的径向载荷,避免齿圈工作时出现窜动。齿圈的壁厚设计需要兼顾刚性与轻量化,壁厚过薄会导致热处理后齿部变形超差,传动时产生较大振动噪音,壁厚过厚则会增加整体结构重量,浪费原材料,一般根据传递的额定扭矩核算齿根弯曲强度与齿面接触强度后,再结合安装空间的边界尺寸确定最终壁厚。齿部加工通常采用插齿或者拉齿工艺,加工完成后需要进行齿面淬火处理,提升齿面硬度与耐磨性,延长使用寿命,安装孔则需要在齿形加工前完成粗加工,热处理后再进行精加工,保证安装基准与齿形基准的同轴度。在实际选型应用时,需要确认齿圈的分度圆直径、齿宽、安装孔分布圆直径、安装孔数量与孔径这些边界尺寸,和配套的太阳轮、行星架、行星轮参数做匹配校验,同时核算传动比是否符合设计需求,额定扭矩是否覆盖设备的峰值载荷,避免出现过载断齿的情况。这类内齿圈在低速重载的传动场景中应用十分广泛,从矿山设备的重载减速机到轻工机械的小型传动箱,只要涉及行星齿轮传动结构,基本都需要用到这类内啮合齿圈构件,建模时需要注意齿形的准确生成,安装孔的阵列角度均匀,配合止口的尺寸公差标注合理,才能给后续的加工生产、装配调试提供准确的三维依据。
- 上一篇:工业传动用滚子链条与链轮组合结构
- 下一篇:车用点火系统火花塞结构三维数模
- 全部评论(0)
- 模板大小 287.18 KB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS
- 软件分类 齿轮
