维萨顿DT72聚碳酸酯圆顶高音扬声器结构

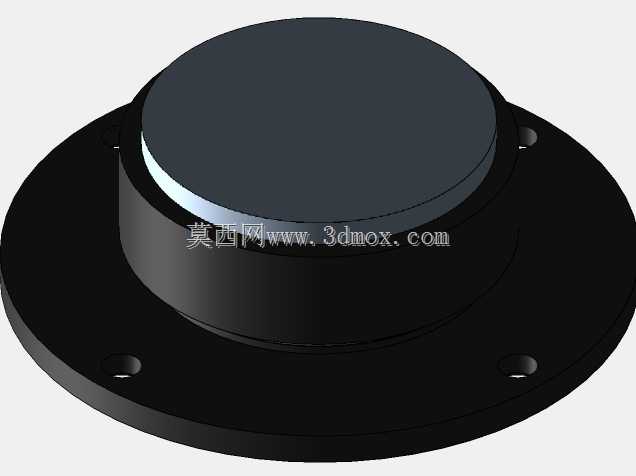

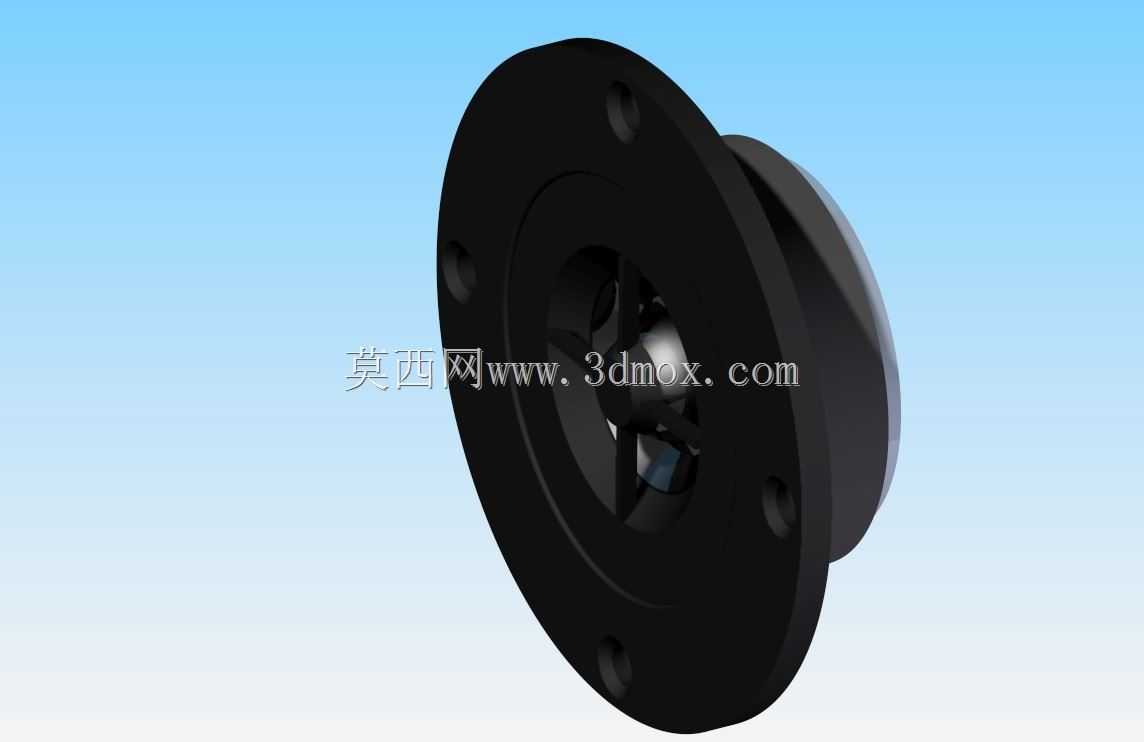

这款0.8英寸规格的圆顶高音扬声器，在民用HiFi音响、车载影音系统、专业监听音箱的高频还原单元选型中应用十分广泛，主要负责重放2kHz以上的高频音频信号，补足全频单元高频延伸不足的缺陷，提升整套音响系统的解析力与声场通透度。从结构设计来看，其采用聚碳酸酯材质作为振膜基材，这类材料本身具备内阻尼适中、刚性与韧性平衡的特性，相比丝膜软球顶拥有更快的瞬态响应，相比金属硬球顶又能有效抑制高频分割振动带来的刺耳听感，适配多数家用与车载场景的听感需求。整体安装结构采用法兰盘式设计，法兰端面上均匀分布多个沉头安装孔，安装时可直接通过螺丝将单元固定在音箱面板的预设开孔位，安装边界需要注意预留足够的后腔容积，避免单元背部的声波反射干扰振膜正常运动，同时法兰与面板接触的位置可加装薄型密封泡棉，减少声短路带来的高频损耗。设计过程中首先围绕0.8英寸振膜的有效辐射面积，计算匹配的磁路间隙与音圈行程，确保高频信号输入时振膜的活塞运动区间覆盖整个工作频段，不会因行程超限产生非线性失真；其次将磁路组件整体嵌入法兰后端的腔体结构内，既压缩了单元整体的轴向安装尺寸，也能对磁钢形成有效防护，避免安装过程中磁钢吸附金属碎屑影响音圈运动。振膜前方的法兰端面做了阶梯式的沉台设计，安装时可与音箱面板的开孔形成嵌入式配合，让单元发声面与音箱外表面基本齐平，减少面板衍射对高频指向性的影响，保证轴向与偏轴角度下的频响曲线一致性。从实际装配的角度考量，单元的接线端子设置在法兰后端的侧方，预留了足够的接线空间，焊接引线时不需要额外弯折线材，避免引线触碰振膜造成异音；整体外露的黑色壳体采用哑光消光处理，既可以减少箱体内部的光线反射，也能避免安装后外露部分与常见的黑色音箱面板产生视觉色差。这类高音单元在做箱体结构设计时，需要注意其安装开孔直径与法兰外径的匹配公差，通常开孔直径比单元前端的嵌入段直径大0.1-0.2mm即可，间隙过大会导致密封不严，间隙过小则会造成安装困难甚至挤压壳体导致磁路偏移。
