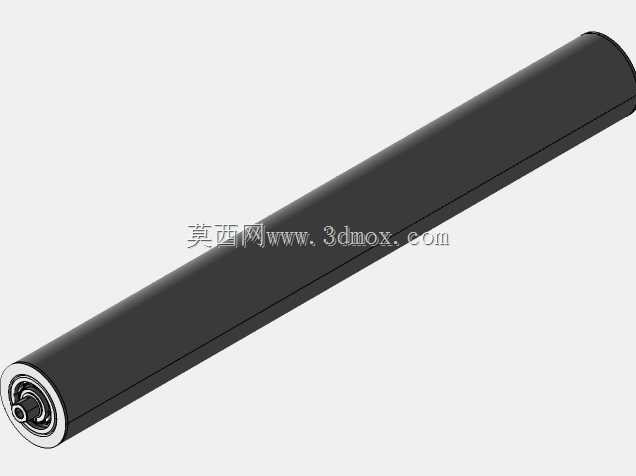

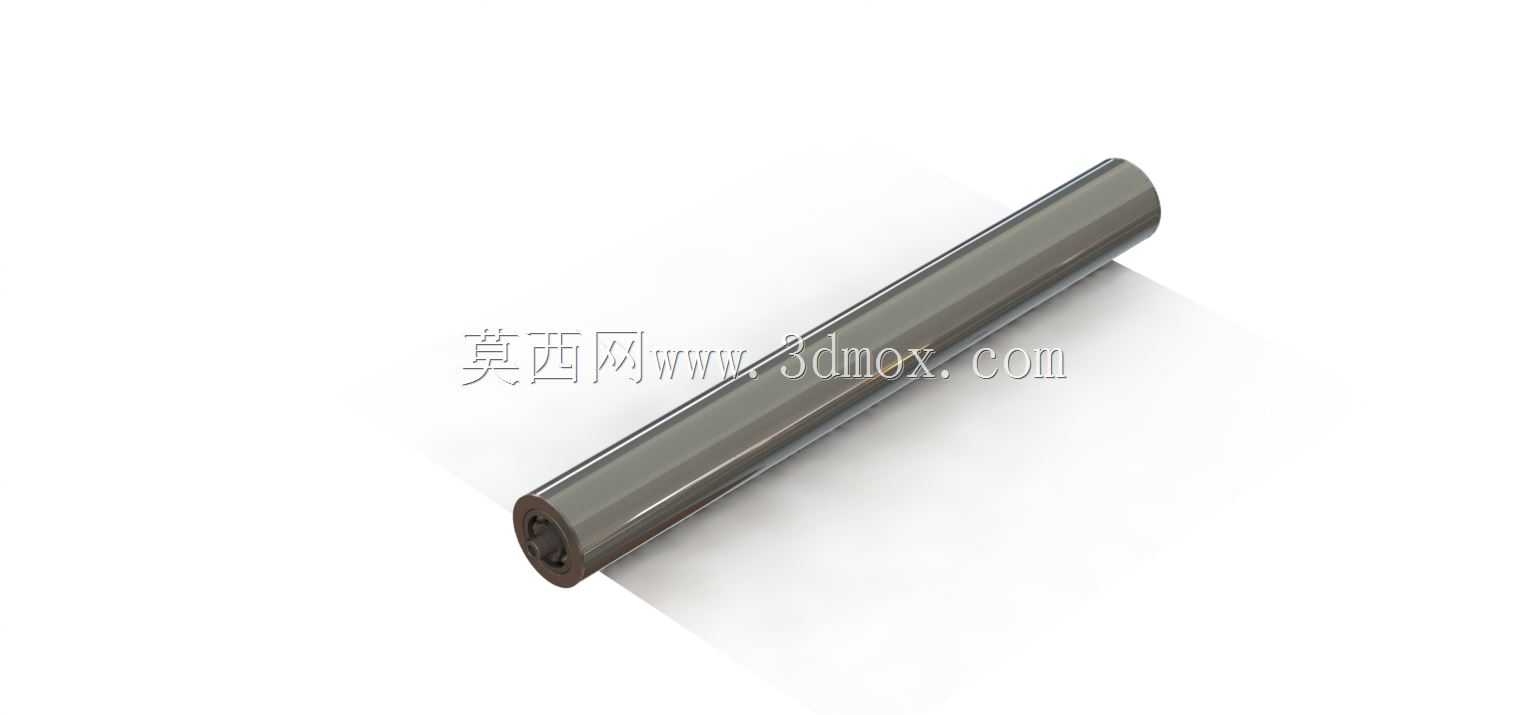

带密封轴承结构的辊道输送辊

在各类连续输送作业场景中，辊道输送是散料、成件包装物、工业半成品转运环节应用占比极高的输送形式，而输送辊作为辊道设备直接接触物料、承载载荷并实现滚动输送的核心执行部件，其结构合理性直接决定整条输送线的运行稳定性、维护周期与负载适配范围。这款输送辊采用分体式装配结构设计，核心组成包含滚柱管、贯穿式辊轴、两组集成轴承的管端支撑座、两组橡胶密封轴承以及配套的轴向定位卡圈，各部件配合公差经过反复校核，可适配多数常规轻型、中型辊道输送机的安装需求。从实际应用场景来看，这类输送辊可覆盖电商仓储分拣线、汽配零部件装配线、板材加工进料辊道、包装成品输送线等多种工况，既可以单独作为无动力辊道的承载辊使用，也可以配合链轮、多楔带轮作为动力输送段的驱动辊使用，适配的输送物料重量范围覆盖单点位载荷5kg到80kg的常规输送需求，辊面采用光滑金属圆柱面设计，不会对纸箱、塑料周转箱、金属板材等常规输送物料的接触面造成刮擦损伤。设计过程中优先考虑了现场维护的便捷性，管端支撑座与滚柱管采用过盈配合加定位销的固定形式，轴承预装在管端支撑座的轴承位内，橡胶密封件直接嵌装在轴承外侧，可有效阻挡输送现场的粉尘、切削碎屑、喷淋水渍进入轴承滚道，相比无密封结构的普通输送辊，轴承使用寿命可提升40%以上，大幅降低现场运维的备件更换频率。安装边界方面，辊体整体为等直径圆柱结构，两端轴头的伸出长度、直径尺寸均匹配行业通用的辊道安装支架卡槽尺寸，现场安装时无需额外加工适配配件，直接将两端轴头卡入支架的U型卡槽即可完成固定，轴向通过卡圈实现限位，不会在运行过程中出现轴向窜动的问题。滚柱管采用无缝钢管加工而成，辊面经过精车处理，圆柱度公差控制在0.1mm以内，保证输送过程中辊面与物料接触均匀，不会出现局部偏磨导致的辊面跳动、物料跑偏问题。贯穿式辊轴采用冷拉圆钢加工，轴身与轴承内圈采用过渡配合，既保证传动过程中不会出现轴与轴承内圈的相对滑动，也可以在需要更换轴承时通过简易工具完成拆卸，无需整体报废整个辊体，有效降低长期使用的备件成本。橡胶密封轴承采用双唇口密封结构，内侧密封唇贴合轴颈表面，外侧密封唇阻挡外部异物，在有少量粉尘、偶尔淋水的工况下仍能保持轴承内部润滑脂的清洁，无需频繁加注润滑脂，适配多数工业生产车间的常规作业环境。
