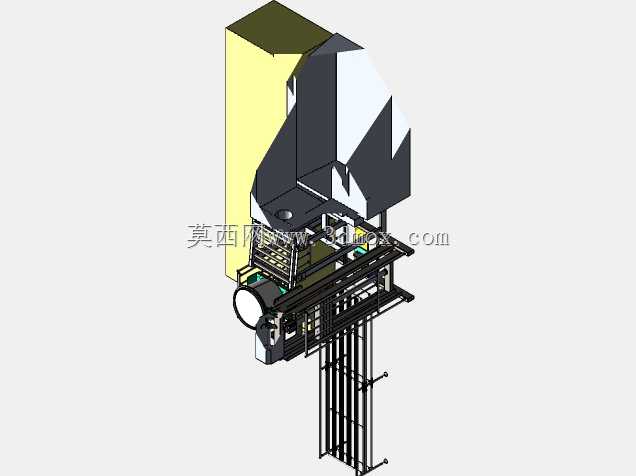

滚筒输送式桶体顶升移栽工位设备结构

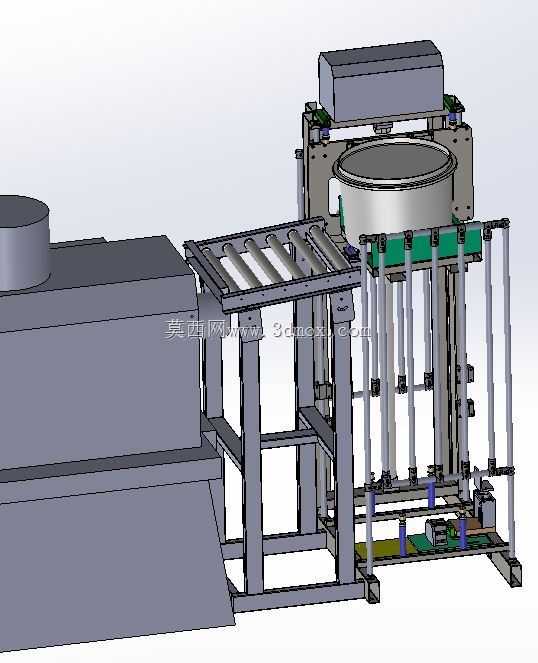

这套结构主要面向包装、粮油、日化类生产车间的桶装物料转运场景，适配圆柱型敞口桶在前段加工工位与后段输送线之间的跨线转运需求，解决常规滚筒线无法实现垂直方向工位切换、多线体交汇时物料分流的痛点。从结构布局来看，设备整体分为三个功能段：左侧对接前段出料的水平滚筒输送段、中部带顶升机构的桶体承接工位、右侧对接后段线体的输出段，框架采用标准方管焊接成型，所有安装面预留二次加工的调整余量，适配车间地面不平整时的安装调平需求。中部顶升工位采用多根导向光轴配合直线轴承做垂直导向，底部驱动采用气缸搭配浮动接头，避免顶升过程中出现卡滞，顶升板上设置与桶底弧度匹配的定位挡边，保证桶体顶升时不会出现偏移滑落，顶升行程设计预留20mm的安全余量，既满足跨线输送的高度差要求，也避免行程过大带来的结构晃动。滚筒输送段的辊筒采用积放式结构，相邻辊筒间距控制在120mm，适配直径300-500mm的圆柱桶输送，不会出现桶体卡入辊缝的问题，辊筒端部采用可调式轴承座，后期维护时可快速拆卸更换磨损辊筒，无需拆解整段线体。设计过程中优先考虑了工位的安装边界，设备整体宽度控制在1200mm以内，长度适配常规车间线体的1800mm工位节距，底部框架支脚设置±30mm的高度调节范围，可对接不同高度的现有生产线，无需额外做基础改造。气路走线全部内置在框架型材的空腔内，外部仅预留气源接口，避免车间生产过程中物料剐蹭气管带来的故障隐患，所有运动部件的外侧都预留了安全防护安装位，可直接加装亚克力护罩满足车间安全规范。实际运行时，桶体沿左侧滚筒线流入中部工位后，到位检测触发顶升机构抬升，将桶体抬离滚筒面至对接高度后，配合横向移载机构可将桶体送入垂直方向的另一条输送线，完成分流后顶升机构复位，等待下一个桶体到位，整个动作节拍可适配每分钟6-8件的产线速度，不会成为整条产线的效率瓶颈。结构上所有受力部位都做了加强筋处理，顶升工位的框架立柱加厚了2mm壁厚，长期承受满桶载荷也不会出现框架变形，导向光轴采用镀铬硬轴，表面硬度满足长期往复运动的耐磨要求，无需频繁更换导向部件。
