蒸汽链配套方形接线控制模块结构

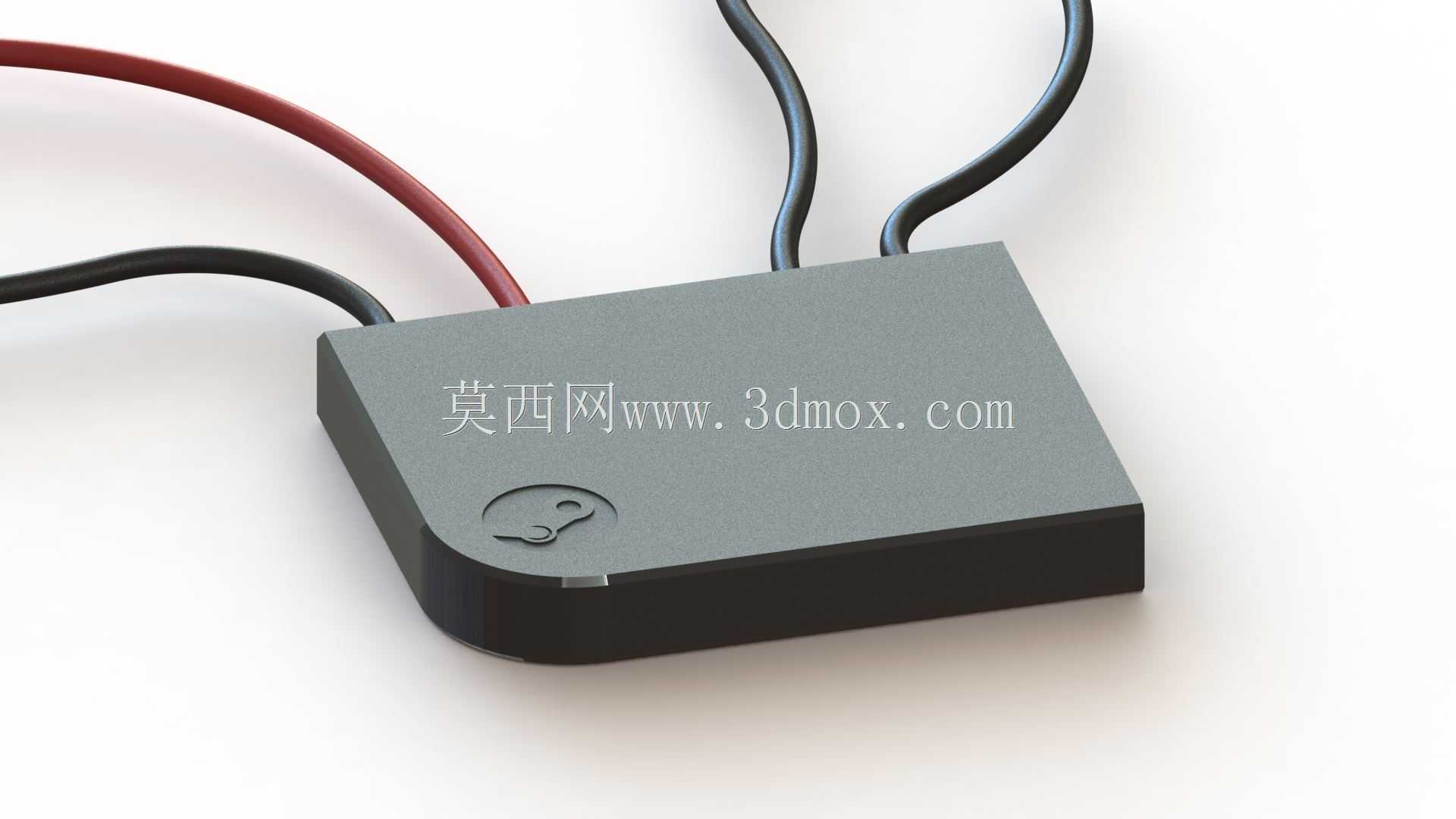

在蒸汽输送管网的配套控制链路里，这类方形接线模块是蒸汽链系统里负责信号转接、线路接驳的核心小部件，日常多安装在蒸汽管线旁的控制箱内或者设备端的接线工位，用来把蒸汽链上的温度、压力传感线路和后端控制单元做规整连接，避免高温高湿环境下线路裸露出现短路、信号衰减的问题。做这个部件的三维结构设计时，首先要考虑的是现场安装的边界约束，模块整体做了圆角方形的壳体设计，边角做R角过渡，既避免安装时剐蹭操作人员的手部，也能在紧凑的接线仓内减少和相邻线缆、元件的干涉，壳体的厚度控制在合理区间，既保证外壳的结构强度，抵御现场轻微的磕碰，也不会占用过多的安装空间，适配多数标准接线端子排的安装间距。壳体侧面预留的出线槽做了内凹的导向结构，引出的红黑供电线、黑灰色信号线可以顺着槽位规整排布，不会因为壳体边缘的锐边割破线皮，出线位置的密封槽可以后续加装密封圈，适配蒸汽环境下的防潮防凝露需求。壳体表面的标识区域做了微凹的刻印位，不用额外粘贴标签，避免长期在高温环境下标签脱落，方便运维人员快速识别接线定义。设计时还考虑了模块的固定方式，壳体底部预留了两个对称的安装孔位，可以用螺丝直接固定在安装板上，也能适配标准导轨卡扣的加装，不管是螺钉固定还是导轨卡装都能兼容，不用额外做结构修改。从功能特性上看，这个模块的内部腔体预留了足够的空间，可以容纳接线端子、小型信号处理电路板，腔体内部做了限位筋位，装入电路板后不会出现晃动，壳体的合盖位置做了卡扣加定位柱的双重结构，装配时不用额外打胶就能实现紧密扣合，后期维护拆开也很方便。在实际的蒸汽链系统应用里，这类模块不需要做太大的体积，只要能满足线路接驳、基础防护的需求即可，设计时特意把整体高度做了压低处理，就算在多层排布的接线仓里，也不会和上层的元件产生空间冲突，出线方向做了侧向出线的设计，相比顶部出线的结构，能节省垂直方向的安装空间，更适合紧凑的现场安装环境。做结构建模的时候，每一处的壁厚、筋位厚度都做了均匀化处理，避免注塑生产时出现缩痕、翘曲的问题，安装孔的位置做了沉头设计，螺丝锁紧后不会突出壳体表面，保证整个模块外表面的平整，不会勾挂周边的线缆。
