枢轴式铰接支点连接结构设计

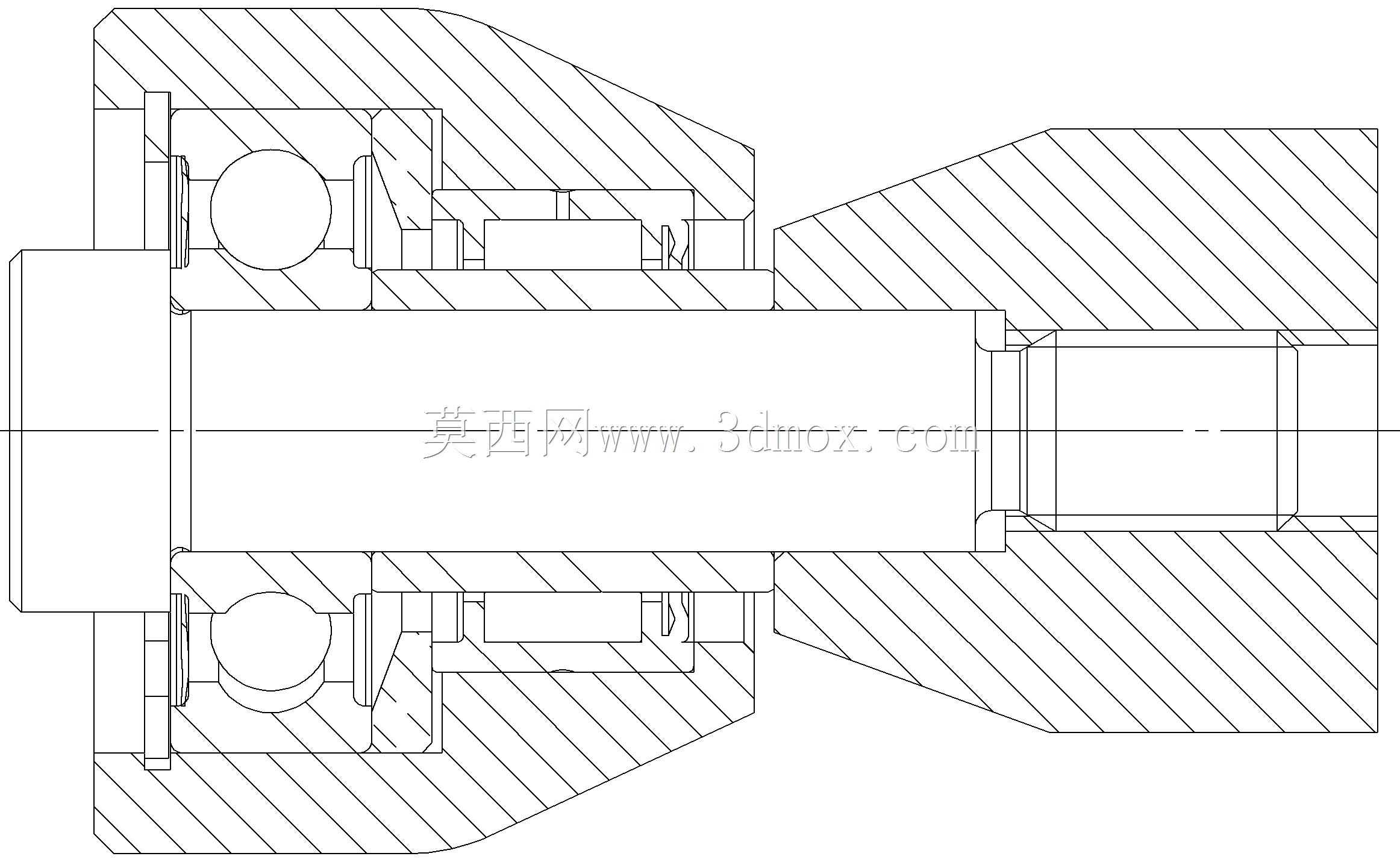

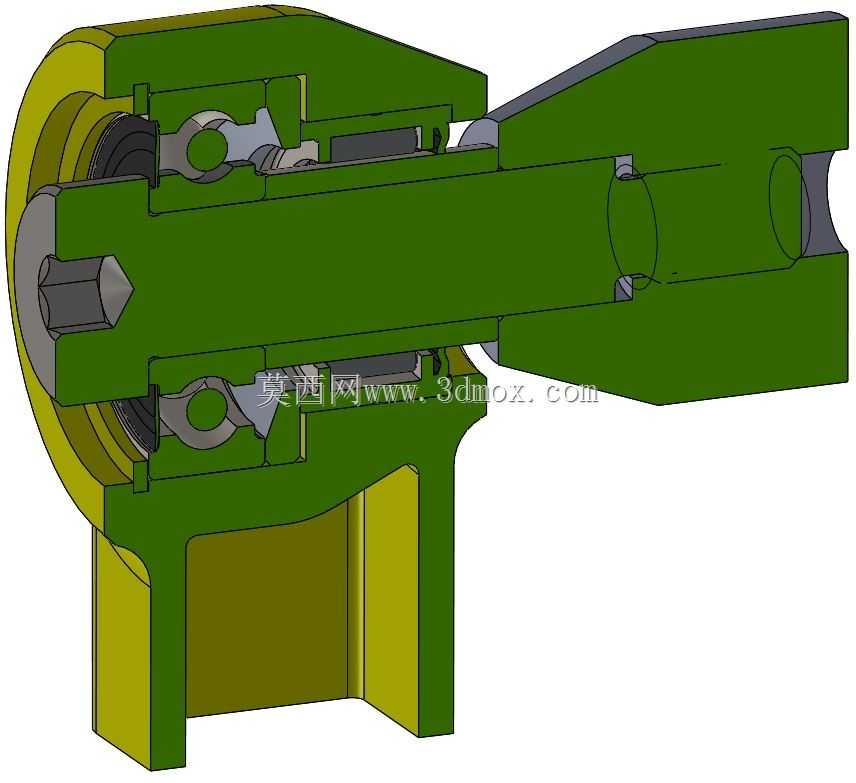

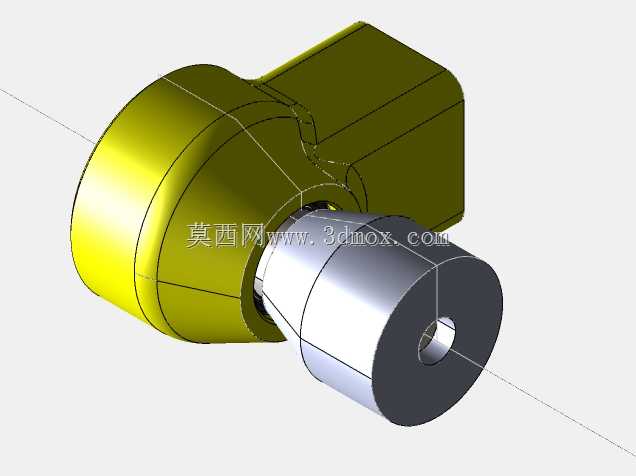

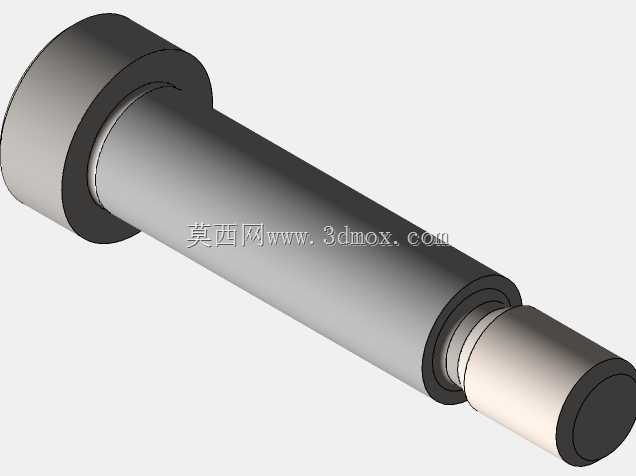

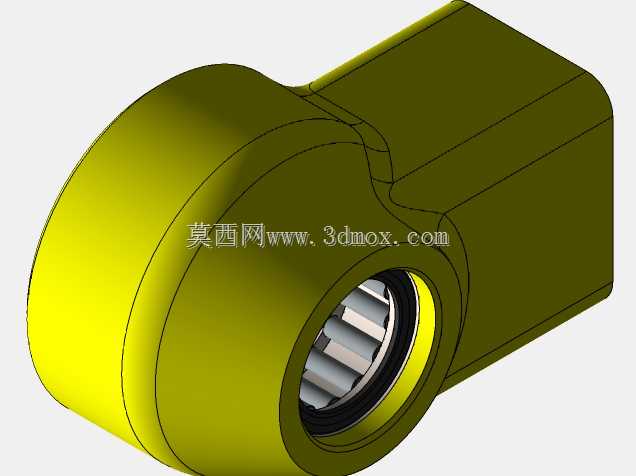

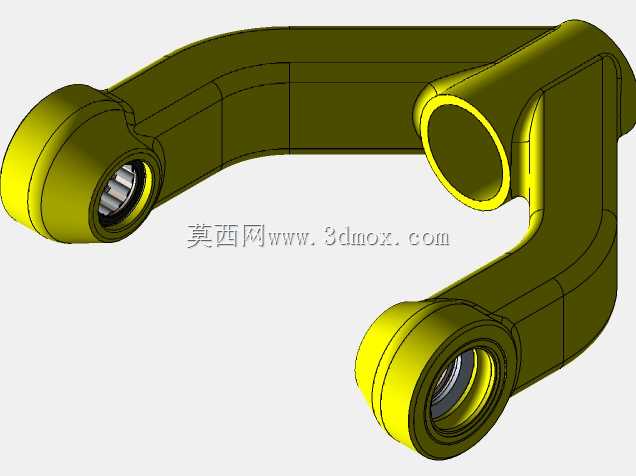

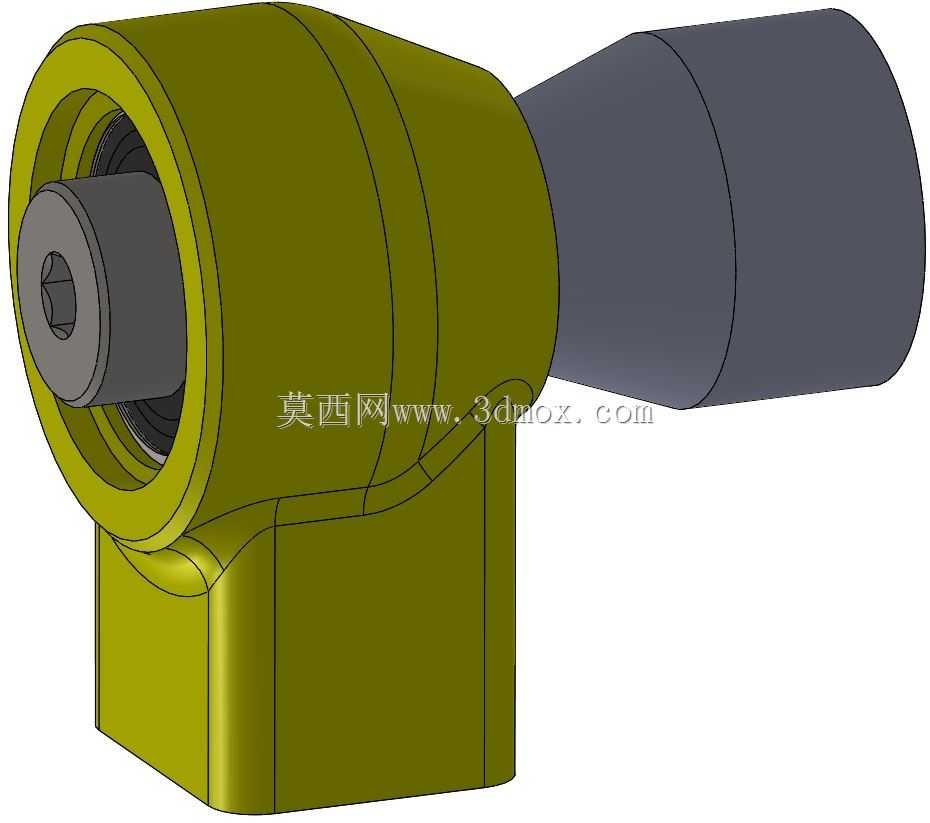

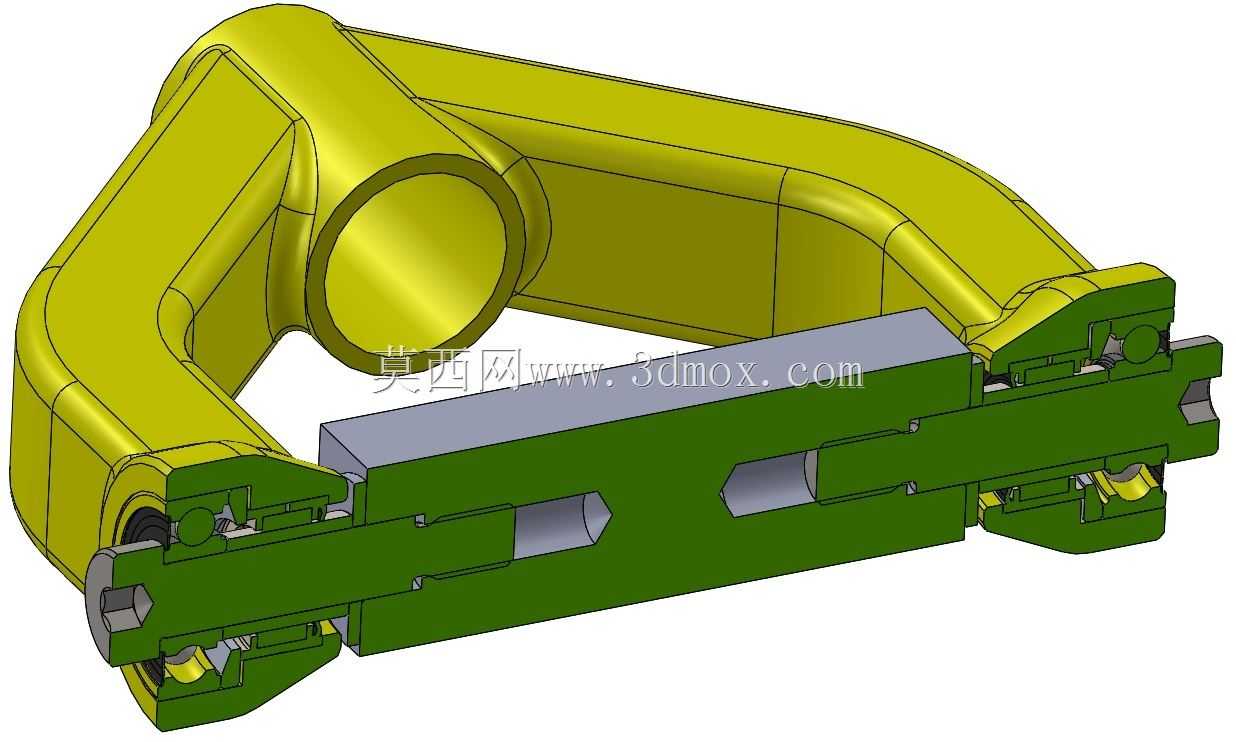

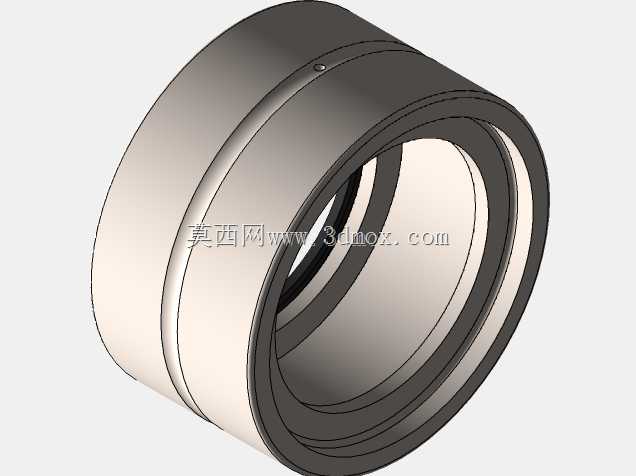

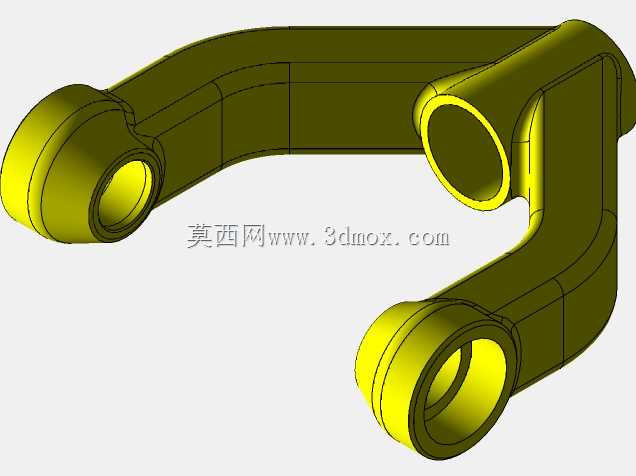

这类枢轴铰接支点结构，多应用在需要实现定角度往复摆动、载荷传递的机械连接部位，常见于工程机械作业臂铰接点、自动化设备摆臂连接端、工装夹具的开合传动节点，核心作用是在两个相对摆动的构件之间传递径向与轴向载荷，同时约束非摆动方向的多余自由度，保证构件摆动轨迹的一致性。从结构剖视来看，该支点采用分体式壳体设计，下部带安装支座，可通过支座的安装面与设备基座完成固定，安装面预留的连接位可适配螺栓锁紧，安装时需保证支座定位面与摆动构件的回转轴线垂直度控制在合理公差范围内，避免摆动过程中出现卡滞、偏磨问题。内部集成了球面配合的铰接副，配合面做了贴合度优化，能够在小范围角度偏差下自动适配，抵消安装过程中带来的同轴度误差，减少铰接部位的附加载荷。结构内部预留了润滑介质存储腔，可在装配时填充润滑脂，长期运行过程中持续为铰接配合面提供润滑，降低配合面的磨损速率，延长部件的维护周期。设计过程中优先考虑了载荷传递路径的合理性，外部输入的载荷通过铰接轴传递到两侧的支撑壳体，再通过下部支座分散到设备基座，避免应力集中在单一连接部位；壳体的外形做了减重优化，在保证结构刚度的前提下去除了非受力区域的多余材料，降低整体部件的重量。该结构的摆动角度范围可根据配套构件的行程做适配调整，安装边界上需预留足够的摆动空间，避免构件摆动过程中与周边设备部件发生干涉；铰接部位的轴向间隙可通过端部的锁紧组件进行调整，装配时可根据实际运行的阻尼需求调整锁紧量，保证摆动过程无窜动同时转动顺畅。这类支点结构相比传统的销轴铰接结构，集成度更高，不需要额外设计配套的轴承座、润滑通道，可直接作为独立组件安装使用，能够缩短设备的设计装配周期，在中低转速、往复摆动的工况下具备较好的运行稳定性，可承受一定的径向冲击载荷，适配多数通用机械设备的铰接连接需求。
