工业工件周转用框架式集装料箱

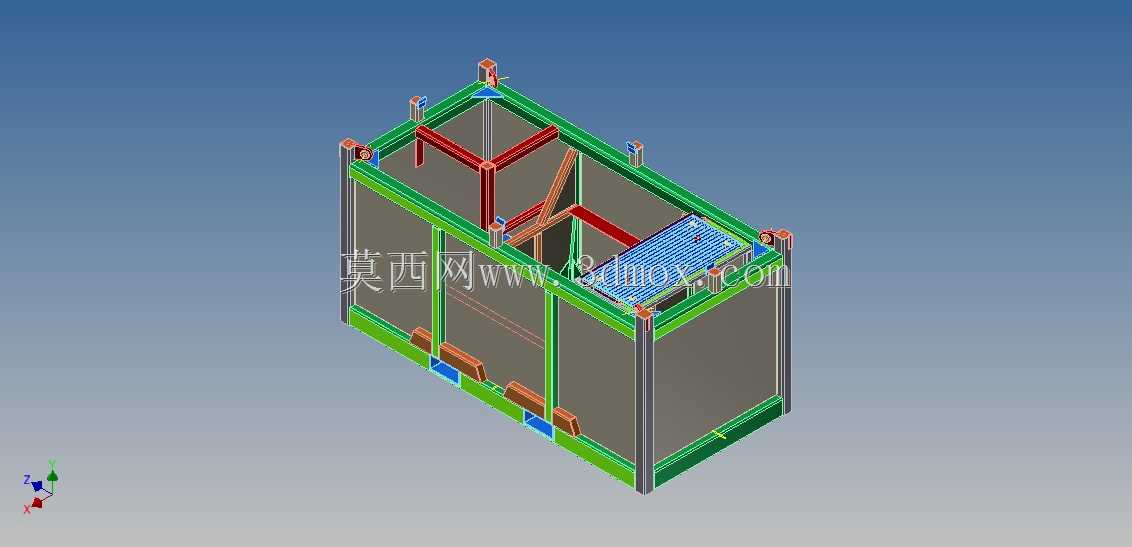

　　这套框架式集装料箱的结构方案，最早是围绕机加工车间半成品跨工序转运的痛点展开的。现场原先使用的普通敞开式托盘，在转运长条形轴类、不规则焊接件以及带突出边角的工装部件时，经常出现工件滑落、堆叠磕碰的问题，叉车转运过程中急停或者转弯时，工件偏移还会刮蹭车间通道旁的设备护罩。设计这套料箱时，首先把承载边界和外部轮廓做了刚性约束：整体采用矩形方管搭建主承力框架，底部框架的横梁间距按照常见托盘搬运车、平衡重叉车的叉齿间距预留，叉齿插入方向做了双侧通口设计，不管是车间内电动地牛还是厂区内燃叉车，都可以从两个方向完成叉取作业，不需要额外调整料箱摆放朝向。

　　料箱的侧壁没有采用全封闭钢板设计，而是在框架立柱之间设置了分段式防护挡板，靠近底部的挡板高度覆盖工件最容易滑脱的区间，上部保留敞开空间，一方面方便作业人员直接观察箱内工件的摆放状态，清点数量时不需要凑近或者掀开盖板，另一方面也大幅降低了料箱自身的空载重量，减少叉车每次转运的无效载荷。框架顶部的四个角点设置了堆叠定位套，当空箱回库或者满载物料需要临时堆垛时，上层料箱的底部支脚可以直接嵌入下层箱体顶部的定位结构里，堆垛两层到三层时不会出现横向滑移，车间临时存放区的单位面积存储能力比单层摆放提升明显。

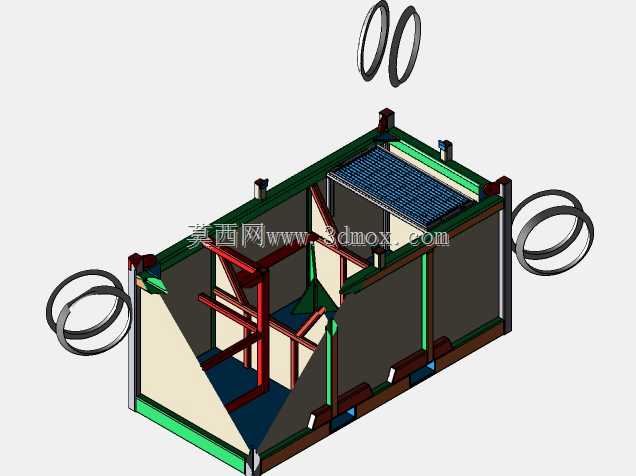

　　箱体内部额外设置了可拆卸的斜向分隔撑杆，针对容易互相缠绕、磕碰的精密加工件，可以在框架预设的插孔里插入分隔杆，把箱内空间分割成多个独立区间，工件之间预留出缓冲间隙，避免转运过程中表面互相划伤。如果是运输尺寸较大的整体焊接构件，可以直接把分隔杆全部拆除，箱内形成完整的大通舱空间，不会有突出的杆件干涉工件吊装。箱体侧面预留了标识牌安装位，车间可以根据对应工位的工件类型，插入物料编号、额定载重的标识卡，物流人员转运时可以快速识别箱内物料，避免混料错发。

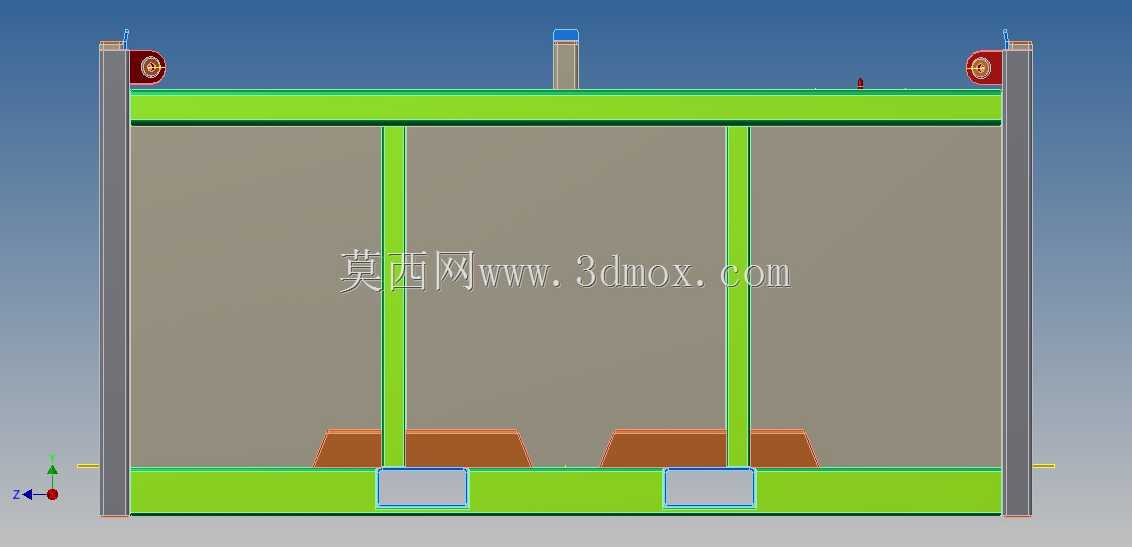

　　从安装边界来看，料箱的整体外廓尺寸严格匹配标准货运车厢的内部宽度，多个料箱并排装入车厢后，侧向剩余间隙控制在合理范围，运输过程中不需要额外加装大量填充块就可以限制横向窜动。底部支脚的高度满足手动液压搬运车的最低叉取高度，即使在没有叉车的装配工位，作业人员也可以用普通地牛把料箱拉到工位旁。框架的所有焊接节点都做了满焊处理，边角位置的突出件全部做了圆弧包角，避免作业人员靠近时被尖锐棱角刮伤。顶部框架的横梁同时作为吊装受力点，当车间需要用行车把料箱吊到较高的工位平台时，可以直接在四个角的吊点挂载吊具，不需要额外捆绑，吊装过程中箱体保持水平，不会出现倾斜撒料的情况。

　　料箱底部侧面设置了叉车作业的限位挡块，叉齿插入到位后会被挡块限位，不会因为叉齿伸入过深顶到箱内的工件，也不会因为插入深度不足导致转运途中料箱从叉齿上滑脱。针对部分需要在户外临时存放的场景，框架顶部预留了遮雨布的挂装孔，雨季时可以快速覆盖防水篷布，避免箱内钢制工件长时间淋雨生锈。和传统的一次性木质包装箱相比，这种钢制框架料箱可以反复循环使用，空箱状态下可以通过顶部定位结构堆叠存放，占用的仓储空间极小，在多品种小批量的机加工车间、零部件中转仓库以及厂际之间的工件周转链路里，都能适配不同的物料载运需求，结构上没有复杂的传动或者易损部件，日常维护只需要检查焊接节点有没有开裂、定位套有没有变形，整体耐用性完全满足工业现场高频次周转的使用要求。
