叉车配套重载箱式旋转属具结构

　　该箱式旋转属具主要面向叉车与前装载机的装卸作业场景，用于在仓储、制造、港口、回收、化工和散料转运环节中，对料箱、料斗、容器及带托架货物进行翻转、倾倒、对位和姿态调整。现场作业中，普通货叉只能完成托举和水平搬运，遇到需要倒料、翻转容器或改变工件朝向的工序时，往往需要人工辅助、额外吊装或多次倒运，既增加节拍，也带来高位操作风险。该属具把旋转执行机构、承载框架和叉取接口整合在一个箱式结构内，使主机在不更换整车的情况下扩展翻转作业能力。

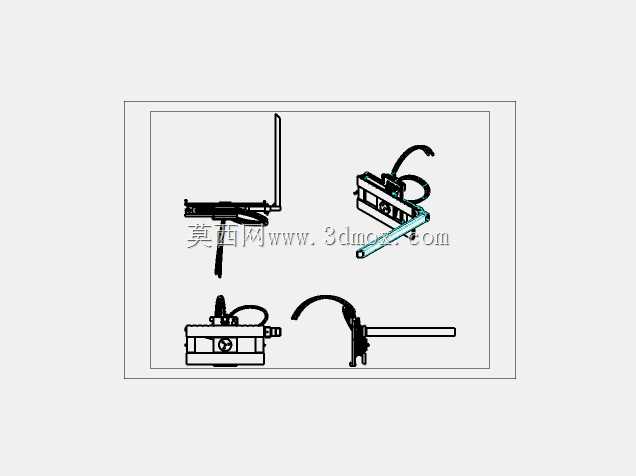

　　从结构布置看，箱体部分承担主要载荷传递，内部为旋转驱动和连接支撑留出空间，外部保留与叉架匹配的安装界面。模型中可见长臂、叉取件、软管或线缆走向以及铰接、锁紧相关结构，说明其并非独立工作台，而是随货叉升降、随门架前倾后倾一起工作的机载属具。设计时需要优先考虑载荷路径：货物重量由叉齿或承托件进入旋转框架，再通过箱体、挂装板和叉架传递到叉车前轮附近；旋转过程中产生的偏载、冲击和倾覆力矩，不能只按静态垂向力估算，还要结合翻转角、物料重心偏移和制动惯性校核。

　　安装边界是选型和建模时最容易被忽视的部分。该属具适配叉架高度为407mm或508mm的叉车和前装载机，这两个尺寸直接决定挂装板、挡块、锁销和支撑面的位置。三维设计中应把主机门架、叉架、货叉和属具作为装配体一起检查，而不是单独建立属具后简单堆叠。需要确认上挂钩与下支承面的贴合关系，锁止件在振动工况下是否有足够退让量，属具挂载后原车的载荷中心距如何变化。旋转器自身重量和前置结构会带来附加力矩，若忽略属具自重，整车剩余承载能力会被高估。

　　功能设计上，重载、坚固的箱体结构适合粗工况使用。外形不宜采用过多薄壁装饰面，关键承力板件应围绕扭矩传递和叉架接触区布置。旋转机构在0度到作业所需翻转角之间应保持稳定，端点位置需要设置机械限位或液压限位，避免容器越过重心后突然失速。对于倾倒散料的工况，还要考虑物料在箱内偏堆造成的偏心载荷，旋转速度不宜追求过快，而应强调可控性和制动保持能力。管路走向应远离夹挤区和货叉滑动面，软管最小弯曲半径、接头朝向和随动长度都要在门架全行程内检查。

　　实际建模时，可将作品拆分为挂装基座、箱体框架、旋转承载件、叉取或夹持接口、驱动元件、限位组件和管路附件几个层级。配合关系上，固定件与主机叉架之间以贴合和锁止约束为主，旋转件围绕明确轴线转动，软管类零件可用样条路径表达随动状态。结构工程师在评审时应重点查看焊缝或螺栓连接区域、箱体开口补强、旋转支承刚度以及维修拆装空间。若属具需要在不同主机之间互换，407mm与508mm两种叉架高度最好通过可调连接位或替换挂板实现，而不能在现场靠割焊修改主受力件。

　　在应用层面，这类属具适合把搬运和倒料合并为一个循环：叉车驶入取货位置，货叉或承托件接入容器，锁止后提升至安全高度，旋转机构带动容器翻转，物料按指定方向卸出，随后复位并返回。相比人工开盖、吊装翻转或固定倾倒站，机载旋转器对场地依赖更低，可在车间通道、货车旁或料区边缘直接作业。设计时仍需保证操作者视野，箱体和长臂不能完全遮挡门架前方视线；外露运动件应预留避让距离，防止在翻转终了与轮胎、门架或地面发生干涉。

　　从工程表达角度，该三维结构不仅要呈现外观，还应体现安装面、轴线、限位、载荷传递和维护边界。外形尺寸需要围绕主机适配关系展开，尤其是挂装高度、属具厚度、前端伸出量、旋转半径和最低离地间隙。前伸量越大，载荷中心距外移越明显；旋转半径越大，越要限制巷道宽度和人员靠近范围。把这些约束在模型中清楚表达，才能为后续选型校核、详图转化和现场安装提供可靠依据。
