多规格直插式WF连接器结构设计

这类WF连接器属于板端直插式接插件，主要应用在工业控制板卡、消费电子主板、通讯设备内部的电路连接场景，承担不同PCB板之间、PCB板与功能模块之间的信号与小电流传输作用，是电子设备内部布线集成化过程中替代飞线焊接的核心连接部件，能大幅降低设备组装阶段的人工焊接工作量，同时提升连接一致性与后期维护的拆装便利性。

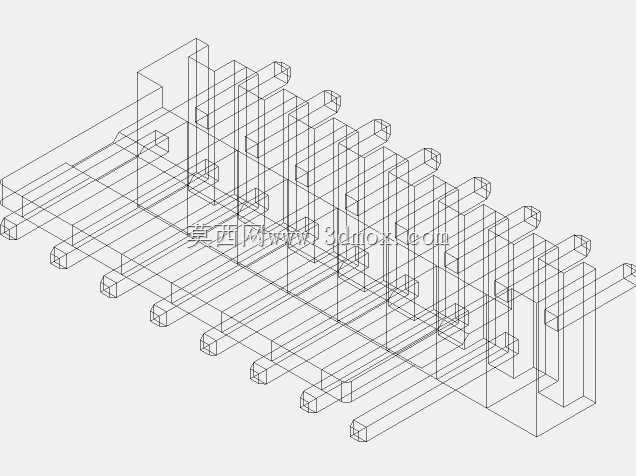

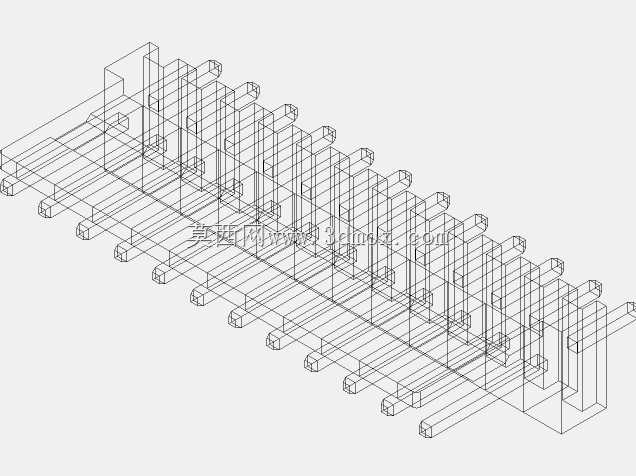

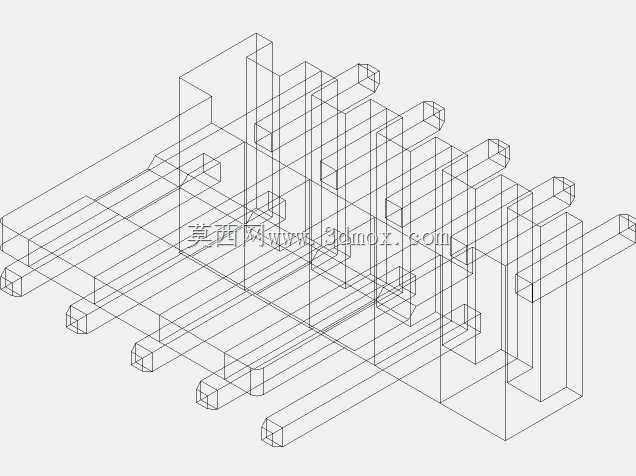

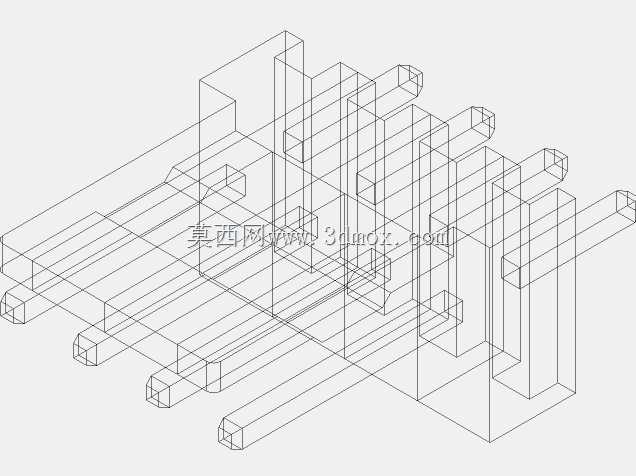

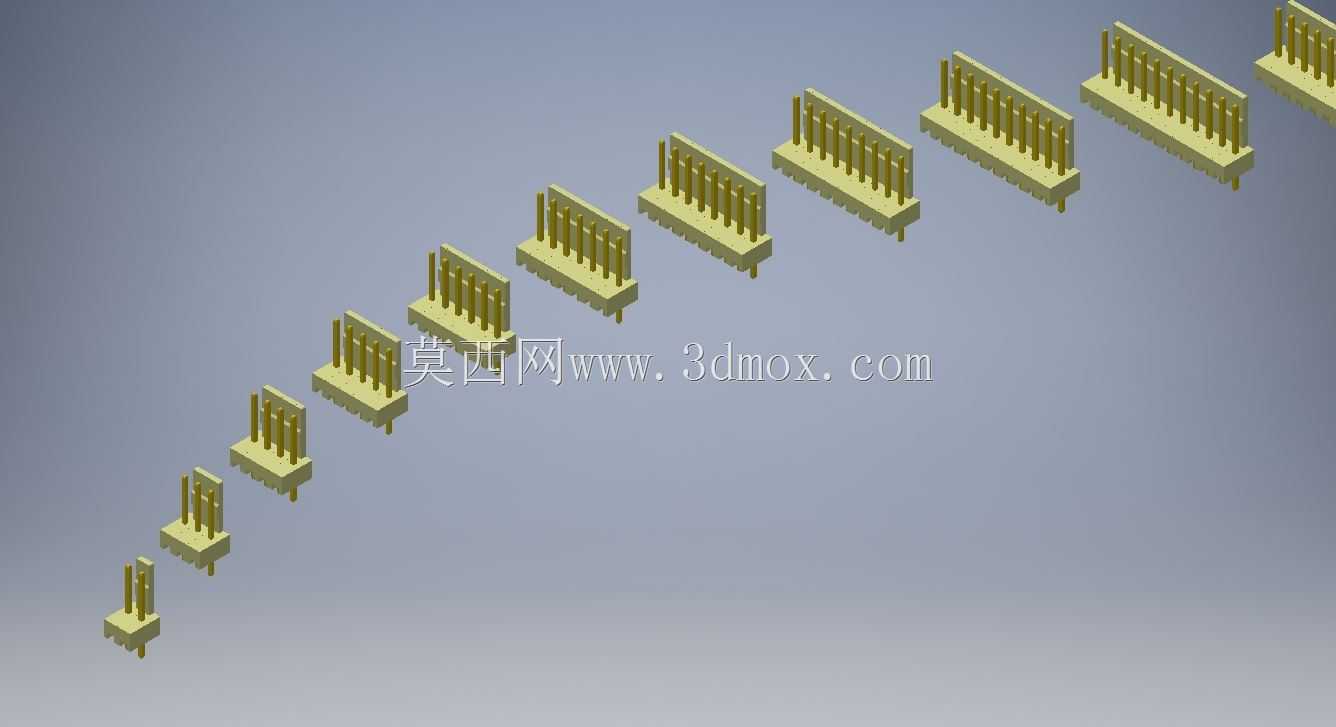

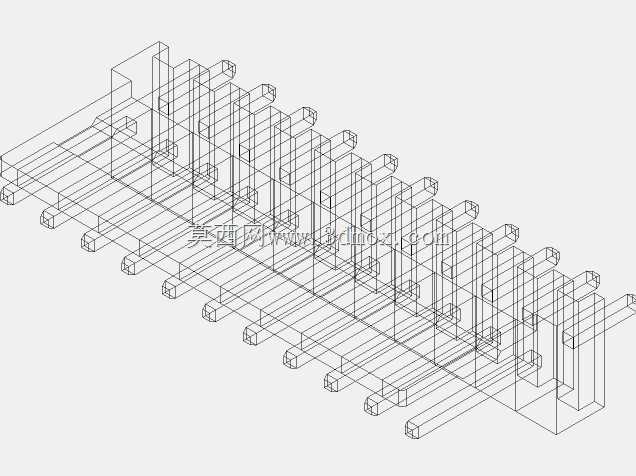

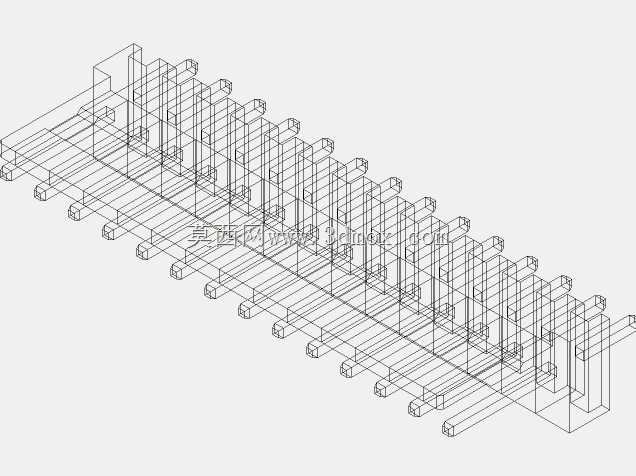

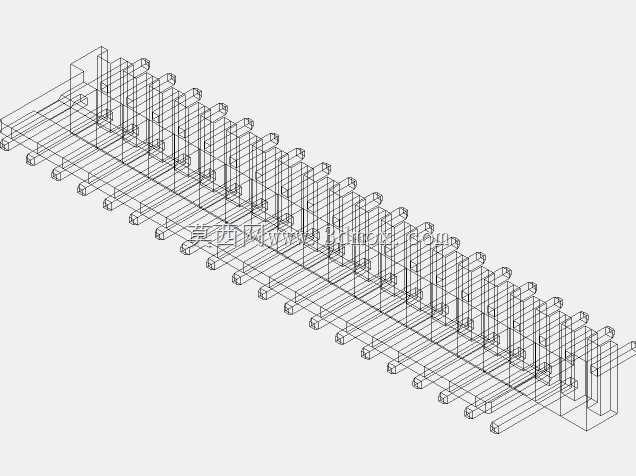

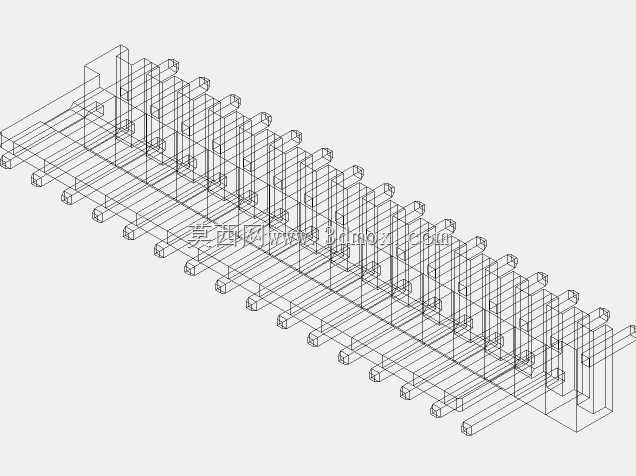

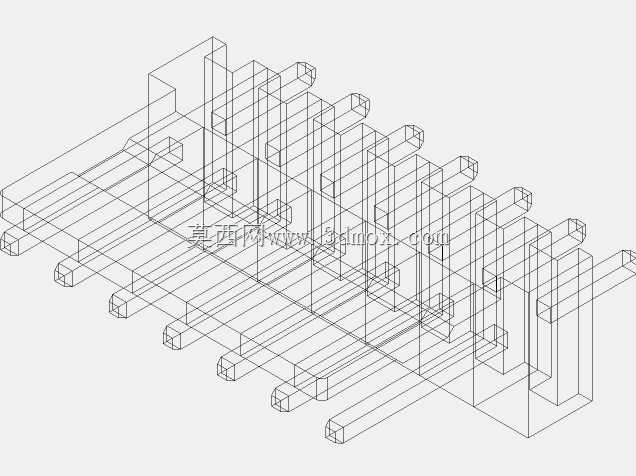

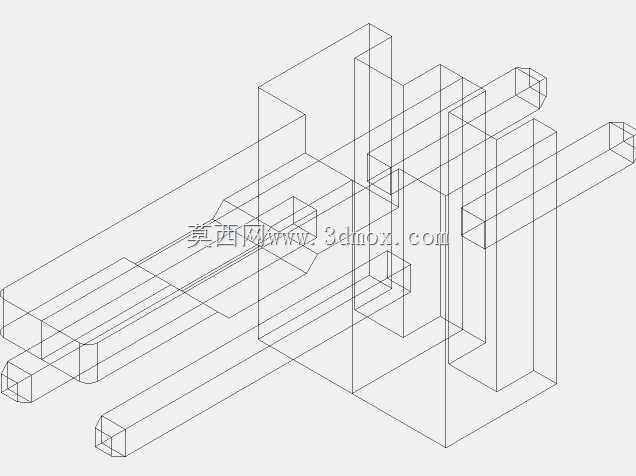

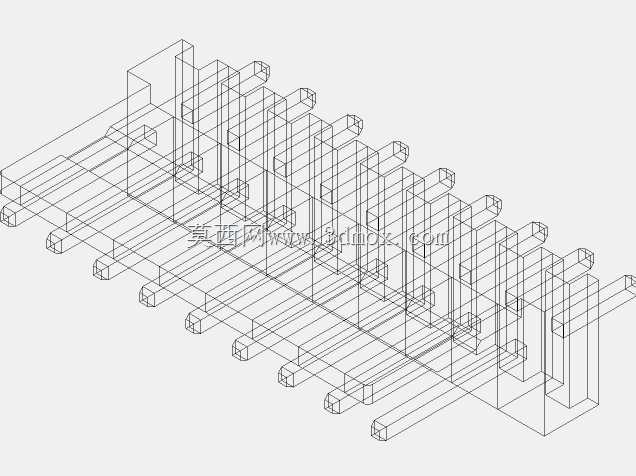

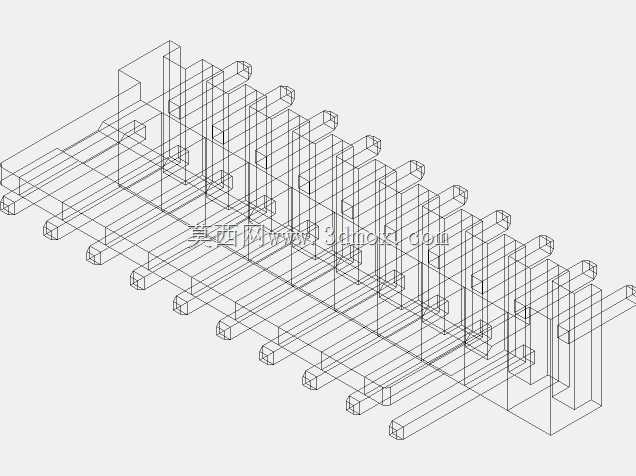

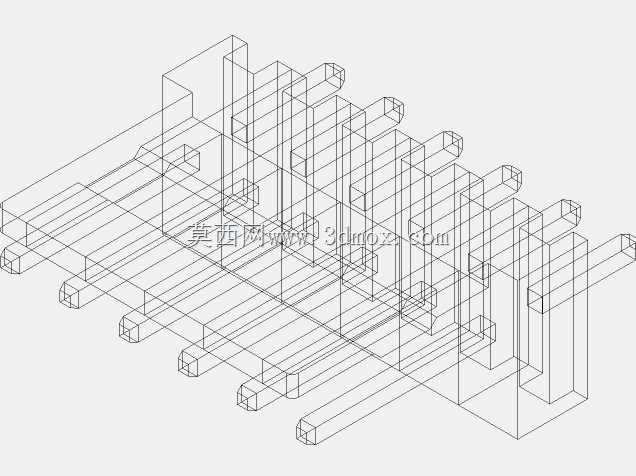

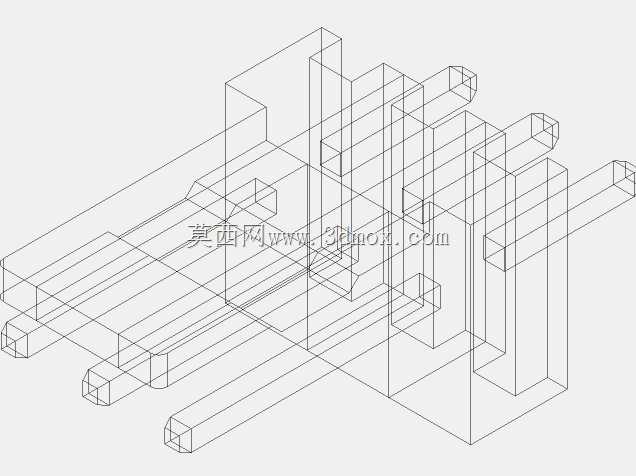

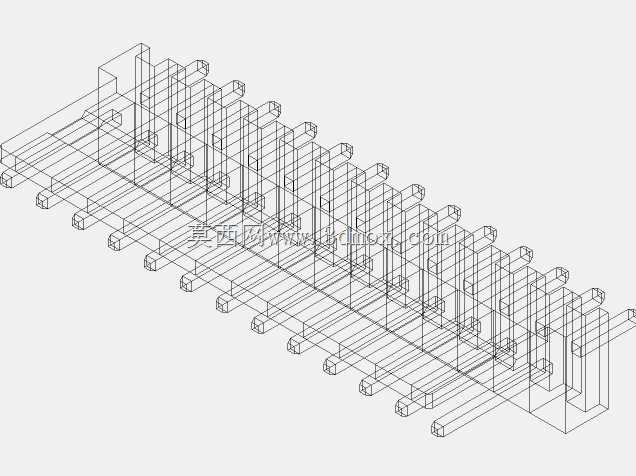

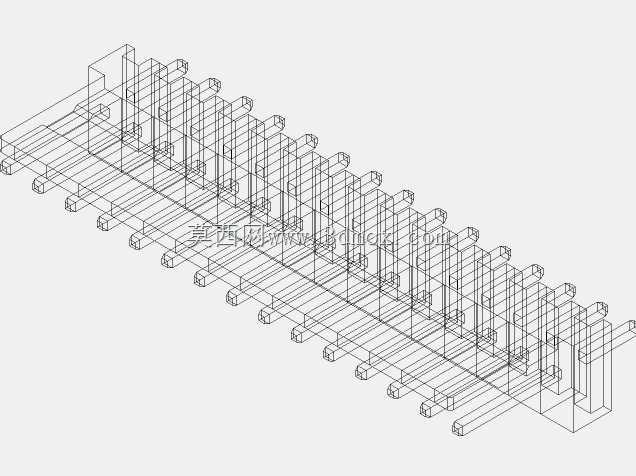

从设计思路来看，该系列连接器采用统一的基座外形轮廓与插针排布基准，覆盖2P到20P的不同针数规格，不同针数的产品保持一致的插针间距、插合面尺寸与安装定位特征，这样的设计可以让PCB设计阶段在同一板边预留统一的安装焊盘封装，仅需根据实际信号通路数量选择对应针数的连接器即可，无需针对不同针数重新调整封装尺寸，能有效压缩PCB设计的重复工作量，也方便生产端统一钢网开口与回流焊工艺参数。

产品的功能特性围绕连接可靠性展开，插针采用黄铜基材打底后镀锡处理，既保证插针的导电性能，也提升焊盘焊接时的吃锡效果，降低虚焊风险；绝缘基座采用耐高温的工程塑料注塑成型，可耐受回流焊阶段的高温冲击，不会出现基座变形、插针移位的问题；插针与基座之间采用过盈压装的固定方式，在插合、拔出连接器的过程中，插针不会出现轴向窜动，避免焊盘受力脱落的问题。

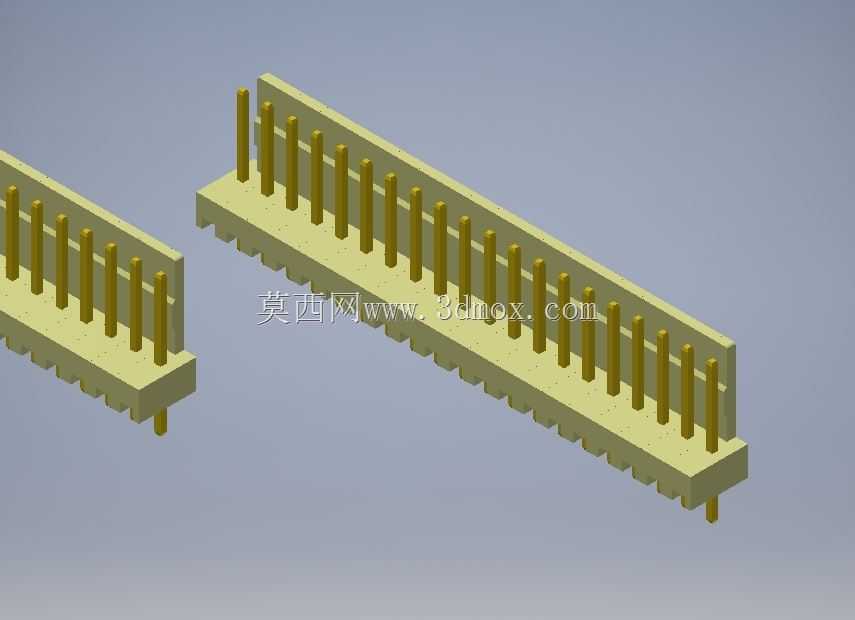

从安装边界来看，该系列连接器的插针间距为标准2.54mm，适配市面上通用的排针对接规格，基座的安装高度统一，插针伸出基座底部的长度为标准焊板长度，可适配1.2mm到2.0mm厚度的常规PCB板；不同针数的产品宽度随针数增加线性递增，长度方向的安装定位柱位置保持在基座两端对称分布，定位柱直径与PCB上的定位孔尺寸采用间隙配合，组装时可快速定位，避免连接器贴装时出现偏移。在实际选型过程中，需要根据板上预留的安装空间、需要传输的信号通路数量选择对应规格，同时要注意插合端的对接方向，避免出现反插无法装配的问题；对于存在振动的应用场景，还可以在连接器基座两侧增加固定焊片，进一步提升焊接后的连接强度，避免长期振动下出现焊盘开裂、接触不良的故障。
