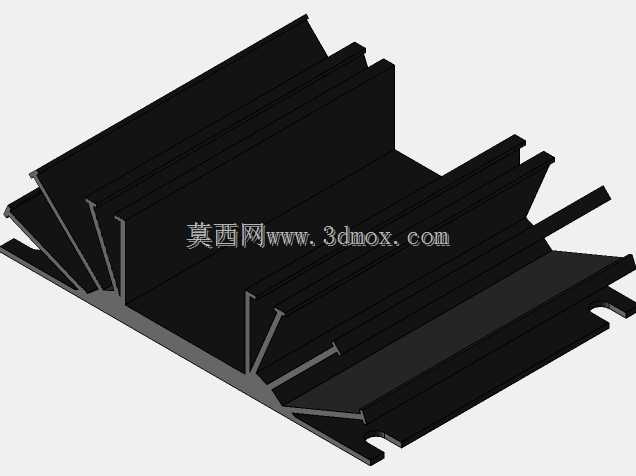

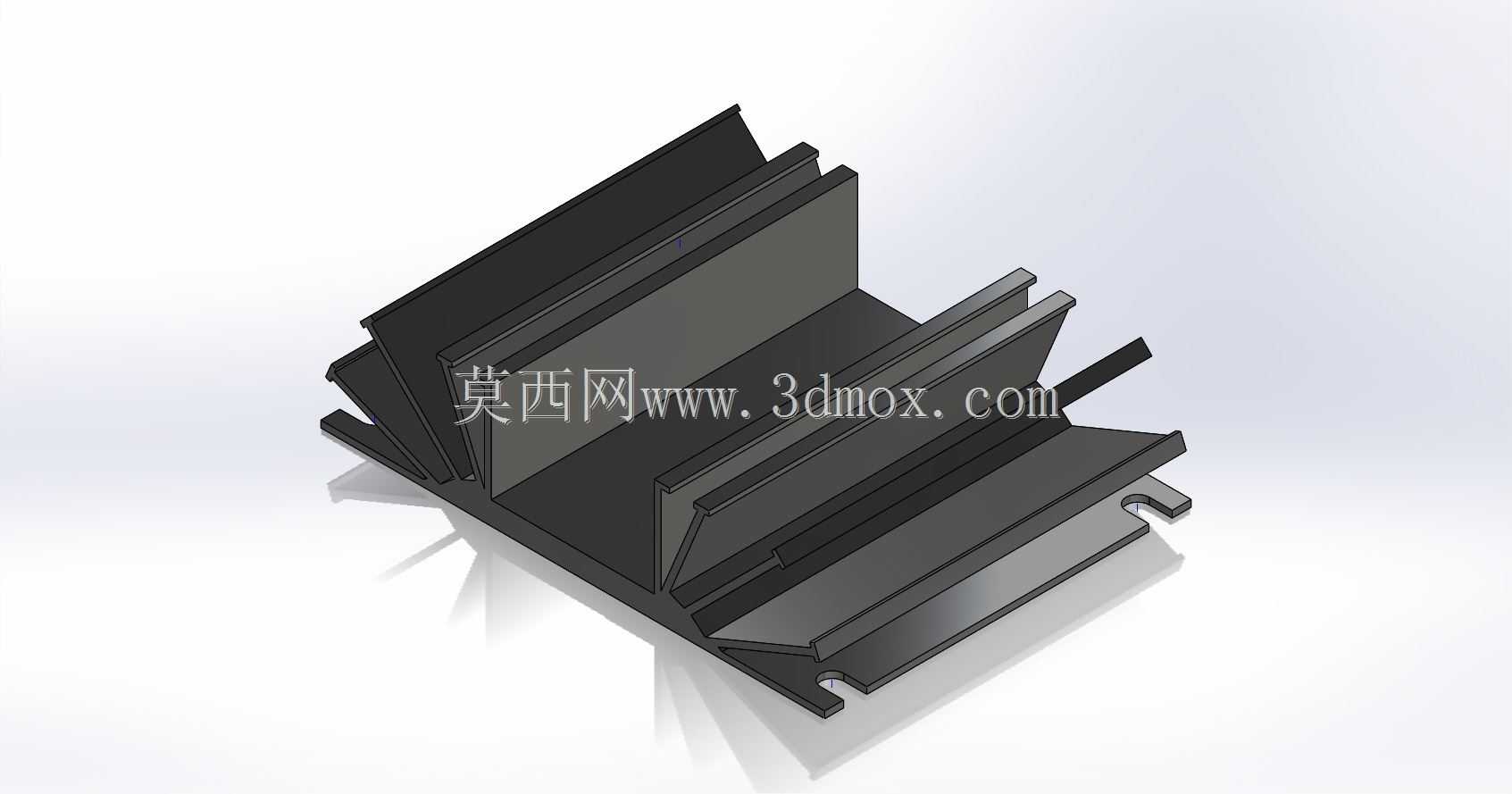

TO-3封装用黑色阳极氧化铝散热器

在功率电子设备的结构设计环节，散热部件的选型与适配直接决定了功率器件的长期运行稳定性，尤其是采用TO-3金属封装的大功率三极管、可控硅、整流模块这类发热密度较高的器件，若散热路径设计不合理，很容易出现结温超标导致的性能漂移、寿命折损甚至瞬时烧毁问题。这款适配TO-3封装的无孔式铝挤散热器，就是针对中小功率场景下的器件散热需求开发的被动散热结构，整体采用6063铝合金挤压成型后做黑色阳极氧化表面处理，氧化层厚度控制在10-15μm区间，既可以提升铝材表面的热辐射系数，强化被动散热工况下的辐射换热效率，也能避免铝材长期使用出现表面氧化锈蚀、接触电阻升高的问题。从安装边界来看，这款散热器的整体外形尺寸控制在3英寸×4.125英寸×1英寸的区间，也就是公制单位下约76.2mm×104.8mm×25.4mm的规格，底座平整面完全覆盖TO-3封装的金属散热面，安装时不需要在散热底座上额外打孔，可通过压片卡扣或者导热胶粘接的方式实现与器件的紧密贴合，不会因为钻孔加工破坏铝挤型材的散热鳍片结构完整性，也能避免加工碎屑残留导致的电路短路风险。结构设计上采用了不等高错位鳍片布局，鳍片沿着长度方向平行排布，相邻鳍片之间预留了足够的自然对流风道，空气受热后可以顺着鳍片间隙自然上升形成烟囱效应，不需要额外搭配风扇就能满足15-25W耗散功率下的散热需求，非常适合用在工业控制板卡、线性电源模块、老式音频功率放大设备这类对运行噪音有严格要求、空间布局相对充裕的电子设备中。在实际选型适配时，需要注意器件与散热器接触面的导热介质填充，建议选用厚度0.2-0.5mm的导热硅脂或者导热绝缘片，排除接触面之间的空气间隙降低接触热阻，同时要保证散热器鳍片的排布方向与设备内部的自然空气流向保持一致，避免鳍片阻挡风道导致散热效率下降。不同于带安装孔的散热器需要匹配特定孔距的器件，这款无孔结构的散热器适配灵活性更高，只要器件的散热面尺寸不超过散热器底座的有效接触面积，都可以通过定制压片的方式完成固定，在小批量样机试制、老旧设备维修替换的场景下，能够减少定制散热件的开模成本与等待周期，黑色阳极氧化的表面处理也让散热器的外观一致性更好，适配各类工业设备的内部结构风格，不会出现裸露铝材的色差问题。
