燃油箱加注限制排气阀结构设计

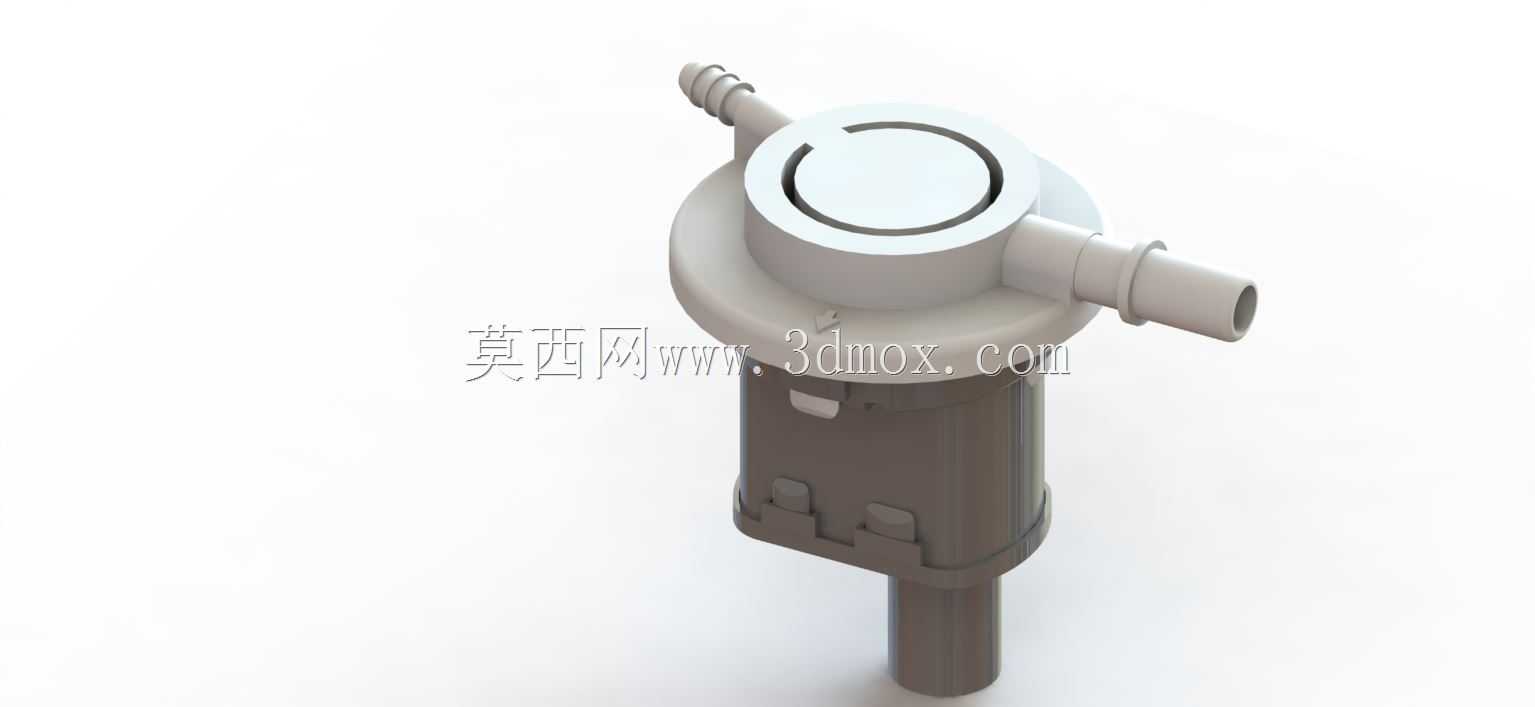

在燃油供给系统的油箱总成设计中，加注限制排气阀是保障加注作业安全、控制燃油蒸汽排放的核心功能部件，其安装位置通常布置在油箱顶部的预留安装位，下部柱体插入油箱内部气相空间，侧部宝塔接头通过管路连接碳罐入口，顶部结构需匹配油箱安装孔的密封配合尺寸，安装时需保证阀体与油箱安装面的同轴度，避免密封偏斜导致的燃油渗漏问题。

从实际功能逻辑来看，该阀的核心作用有两点：一是在加油枪加注燃油的过程中，当油箱内液位上升至设计最大加注液位时，阀体内部的浮子结构会随液位抬升触发关闭动作，封堵加油时的排气通道，让油箱内快速形成气相背压，促使加油枪跳枪，避免燃油加注过量溢出，这一限位动作的触发液位精度直接决定了油箱额定加注容积的准确性，设计时需要结合油箱内部的气相空间容积、浮子浮力参数、阀口密封行程反复校核，避免出现提前跳枪导致加注量不足，或是滞后关闭导致燃油溢入碳罐的问题。二是在车辆正常行驶、静置的非加注工况下，阀体会保持微导通状态，允许油箱内挥发的燃油蒸汽顺利导出至碳罐，平衡油箱内部的压力波动，避免油箱因燃油消耗形成负压被吸瘪，或是因环境温度升高、燃油大量挥发导致内部压力过高出现鼓胀、渗漏风险。

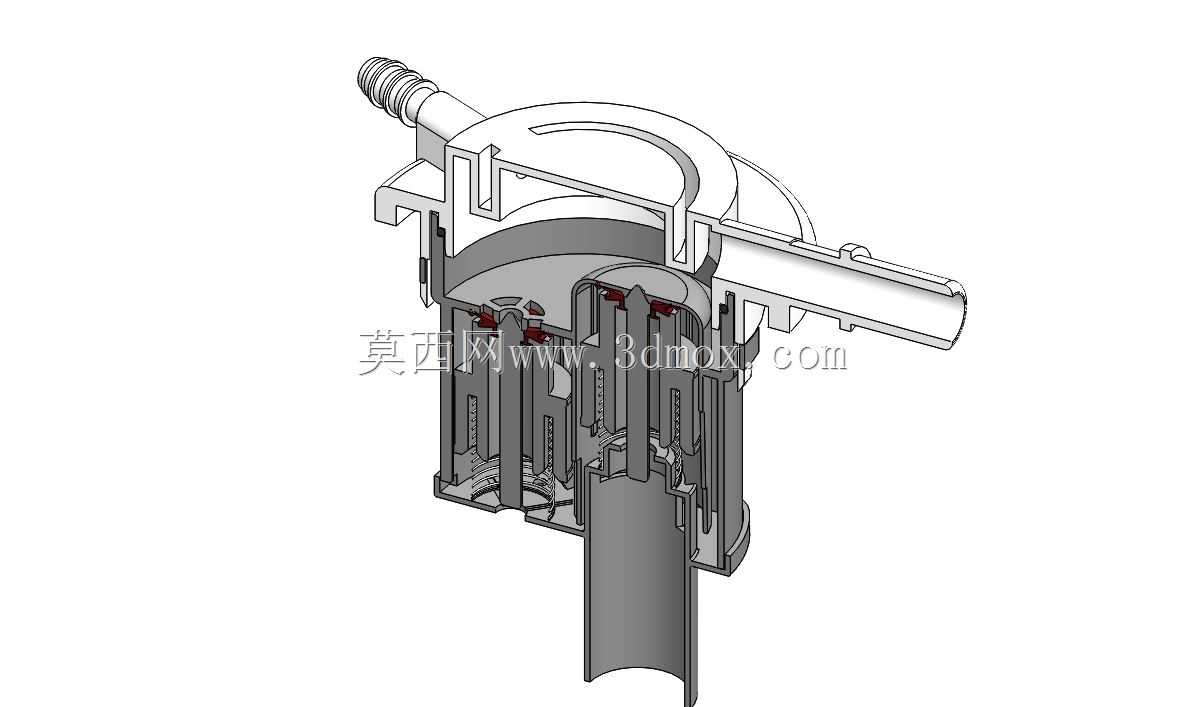

从结构设计思路上，该阀体采用上下分体式装配结构，上部为阀座与管路接口部分，采用耐燃油腐蚀的硬质工程塑料材质，侧部的两个宝塔接头分别对应排气通路与平衡通路，接头的外径尺寸匹配常规燃油系统橡胶软管的内径，设计有多层倒刺结构保证管路连接后的拉脱力满足整车振动工况要求；下部为浮子腔与安装柱体，柱体外径与油箱安装孔的密封胶圈内径过盈配合，保证安装后的密封可靠性。阀体顶部的环形槽结构为密封配合面，与内部阀瓣的密封面贴合时实现通路截断，阀瓣的导向结构设计在阀体中心柱上，保证浮子升降过程中阀瓣不会出现卡滞偏斜，即使在车辆爬坡、侧倾的极限工况下，浮子的动作行程也不会出现异常偏移，避免误关闭导致的油箱压力异常。

在三维建模过程中，需要重点关注几个安装边界：一是下部插入油箱的柱体长度，必须保证浮子的最低位置处于油箱设计的最低气相空间以上，避免车辆行驶过程中燃油晃动直接冲击浮子导致误动作；二是侧部接头的朝向，需要结合油箱周边的布置空间调整角度，保证连接管路不会出现过度弯折导致气阻；三是阀体整体的高度尺寸，不能超出油箱顶部到车身地板的预留间隙，避免整车装配时出现干涉。这类排气阀的设计需要兼顾密封可靠性、动作灵敏度与耐老化性能，所有与燃油接触的部件材料都需要满足燃油相容性要求，长期浸泡在燃油蒸汽环境中不会出现材质溶胀、性能衰减，保证整个车辆使用周期内的功能稳定。
