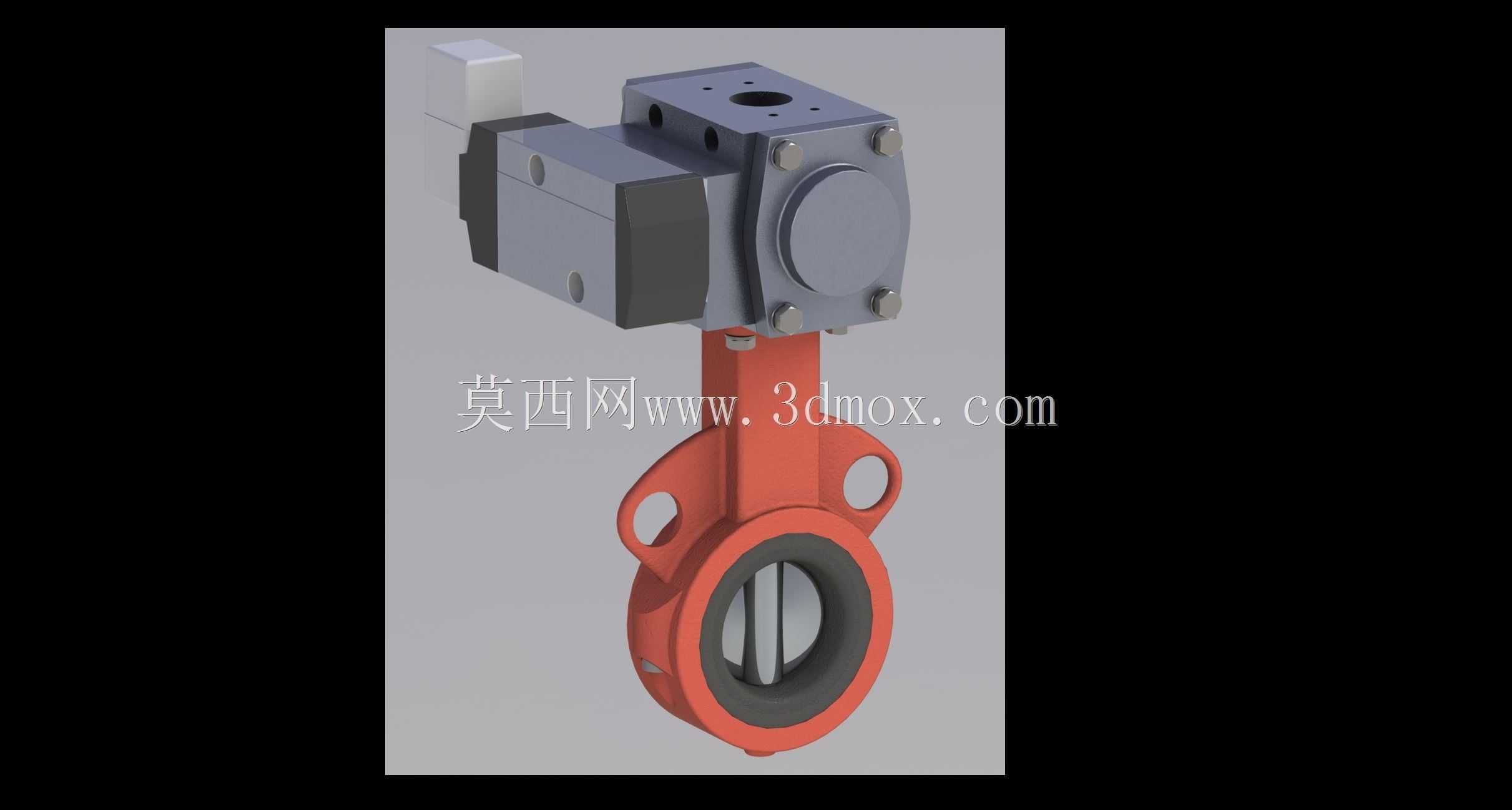

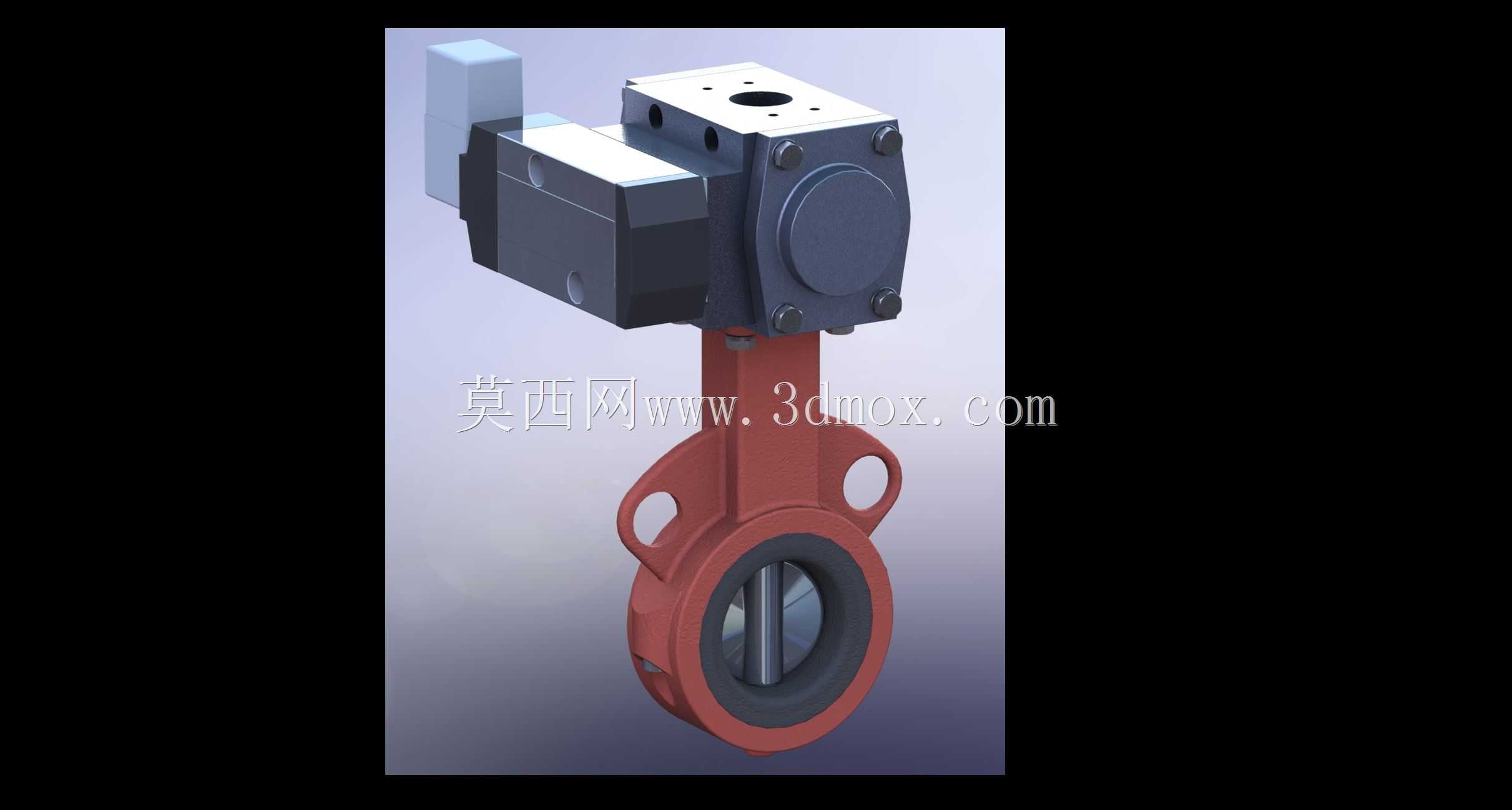

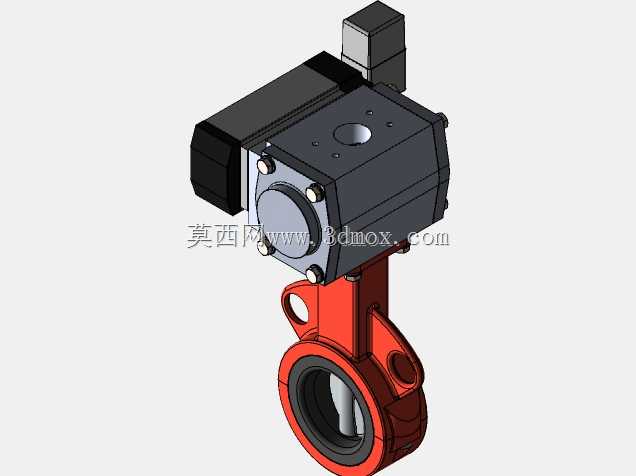

带气动驱动的对夹式Bray蝶阀DN40结构

在化工流体输送、市政给排水、中小型暖通空调管路系统里，这类DN40规格的气动蝶阀是管路通断控制的常用执行部件，适配1.5英寸公称通径的管路，日常承担压缩空气、洁净水、低粘度中性流体的通断与小范围流量调节任务，相比手动蝶阀，它能接入PLC控制系统实现远程自动控制，在自动化产线的流体管路排布里应用频次很高。从结构设计来看，这款蝶阀采用对夹式安装结构，阀体两侧带安装耳孔，安装时不需要额外配对法兰的螺栓孔位精准适配，只要将阀体夹在两片管路法兰之间，穿入对应规格的螺栓紧固即可，安装占用的轴向空间远小于同通径的闸阀、截止阀，适合管路排布紧凑的设备内部集成场景。上部的气动执行器采用方形铝合金壳体设计，执行器输出轴直接与阀杆刚性连接，省去了额外的联轴器转接结构，减少了传动间隙带来的阀板转动滞后问题，执行器侧面的气路接口预留了标准安装位，可直接适配常用的气动接头，不需要额外做转接加工。阀板采用中线式结构，密封胶圈嵌装在阀体内壁，阀板转动90度即可实现全开到全关的动作，气动执行器的输出扭矩经过匹配，可在0.4-0.6MPa的常规工厂气源压力下可靠驱动阀板动作，不会出现卡滞、关不严的问题。建模过程中需要重点关注安装边界尺寸：阀体的轴向厚度直接决定了管路法兰之间需要预留的安装间距，耳孔的中心距要匹配PN16压力等级的DN40法兰标准孔位，上部气动执行器的外形轮廓要预留足够的手动操作与气路接头安装空间，避免和周边的管路支架、其他阀件产生干涉。阀杆与阀体的配合位置做了密封结构设计，可避免管路内流体从阀杆位置渗漏，执行器与阀体的连接采用标准支架尺寸，后期如果需要更换执行器或者改成手动操作，不需要更换阀体部分，直接拆装连接螺栓即可完成替换，维护便利性较好。在做设备管路三维布局时，这类阀件的模型要准确还原安装孔位、驱动部分的外形轮廓，避免后期实际装配时出现法兰对不上、执行器和周边部件碰撞的问题，同时要预留出阀板转动时的内部空间，确认阀板全开时不会和管路内壁、其他插入式检测部件产生干涉。
