桌面级龙门式数控绘图作业装置结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:295751
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计
  • 桌面级龙门式数控绘图作业装置结构设计

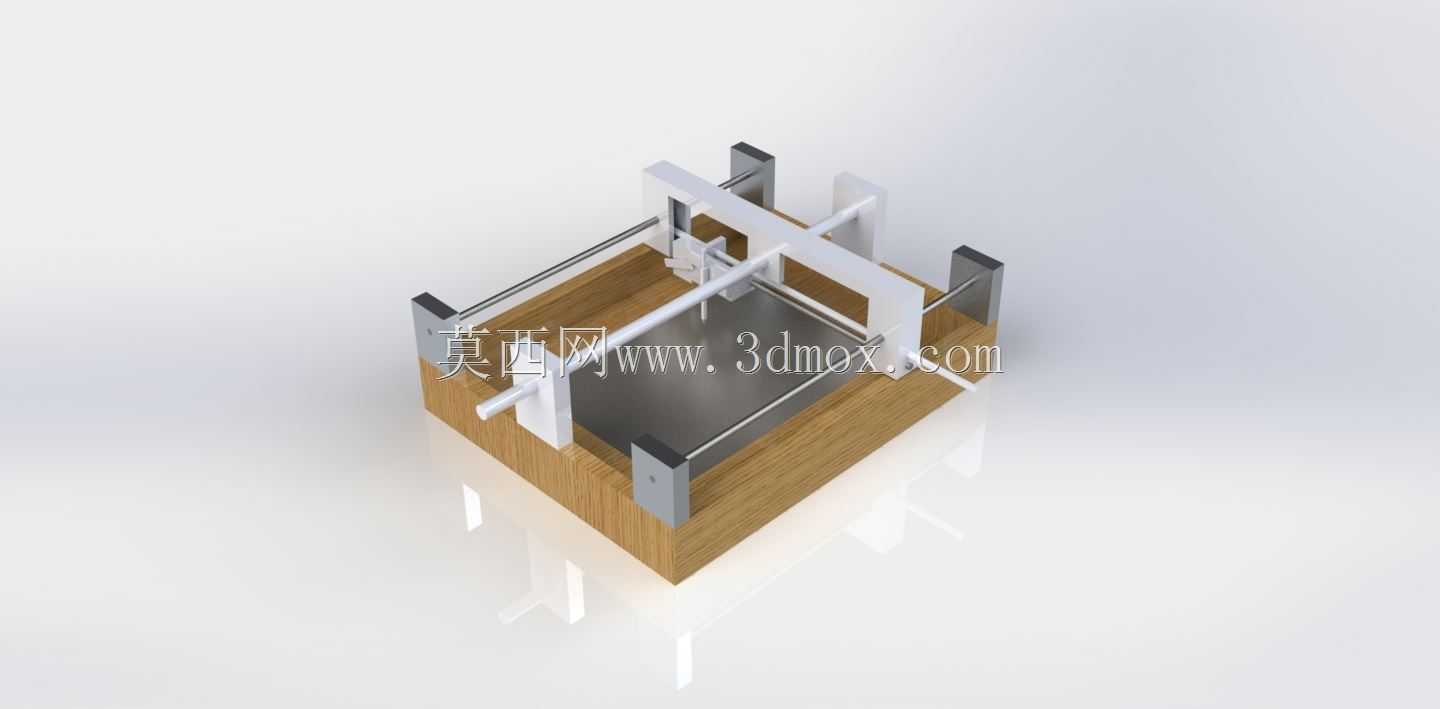

这套龙门式绘图作业装置,最初的设计出发点是解决小批量平面绘图、样板划线场景下的人工效率低、线条精度差的问题,适配教学演示、小型加工车间样板预划线、文创图案平面绘制这类对幅面要求不高但需要稳定重复作业的场景。整体采用桌面式安装布局,底部承托平台选用木质复合基材作为基础承载面,平台四周预留15mm的安装固定边,可直接通过压块固定在常规工作台面上,不需要额外做地基预埋,整体外廓尺寸控制在600mm×500mm×320mm区间,占用空间和常规桌面打印机接近,适合小型工作室、教学实验室这类空间有限的场景摆放。

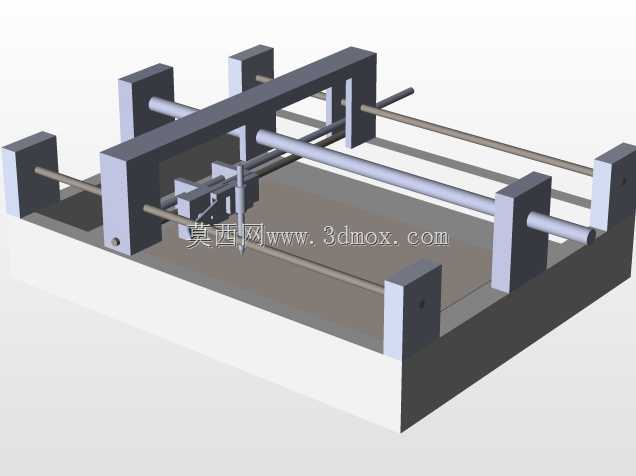

传动部分采用双X轴导轨同步驱动的结构,两侧竖直支撑座搭配线性光轴作为Y向运动的导向基准,横梁横跨在两侧Y向滑块上,绘图执行端安装在X向滑动模组上,整套传动的运动边界覆盖平台中央450mm×380mm的有效作业区域,能满足A3幅面以内的平面绘图、划线作业需求。设计时特意将Z向抬笔行程控制在20mm以内,既可以适配不同厚度的绘图纸、薄样板片的放置间隙,也能减少Z向运动的冗余行程,提升划线作业的响应速度。

从功能实现逻辑来看,这套装置的绘图执行端预留了标准笔具夹持接口,可以兼容常规绘图笔、划线针、记号笔等不同作业工具,切换工具时只需要松开夹持螺丝即可完成更换,不需要额外调整安装基准。两侧的导轨支撑座采用L型折弯结构,底部和平台侧边通过内六角螺丝锁紧,安装时可以通过侧边的调节顶丝调整导轨的平行度,避免运动过程中出现卡滞、抖动的问题,保证绘制线条的直线度和重复定位精度。

设计过程中特意简化了整体的结构组成,没有采用复杂的钣金焊接机架,而是用标准型材加木质平台的组合,一方面降低整体自重,单人即可完成搬运移位,另一方面木质平台的平面度容易通过后期打磨修整,不需要额外做精密的平台磨削加工,适合小批量自制或者教学场景下的组装调试。走线全部隐藏在横梁和支撑座的内侧线槽内,避免运动过程中线缆拖拽影响绘图精度,同时也能减少外露线缆被剐蹭损坏的风险。设备的作业原点设置在平台左下角位置,和常规数控设备的坐标基准保持一致,操作人员在导入绘图路径时不需要额外做坐标转换,降低使用过程中的操作门槛。在运动间隙的设计上,所有滑动配合面都预留了0.1mm的润滑间隙,日常维护只需要定期在光轴上涂抹少量润滑脂即可,不需要复杂的拆解保养,适合非专业设备维护人员操作使用。
