手动订书机全零件装配结构设计

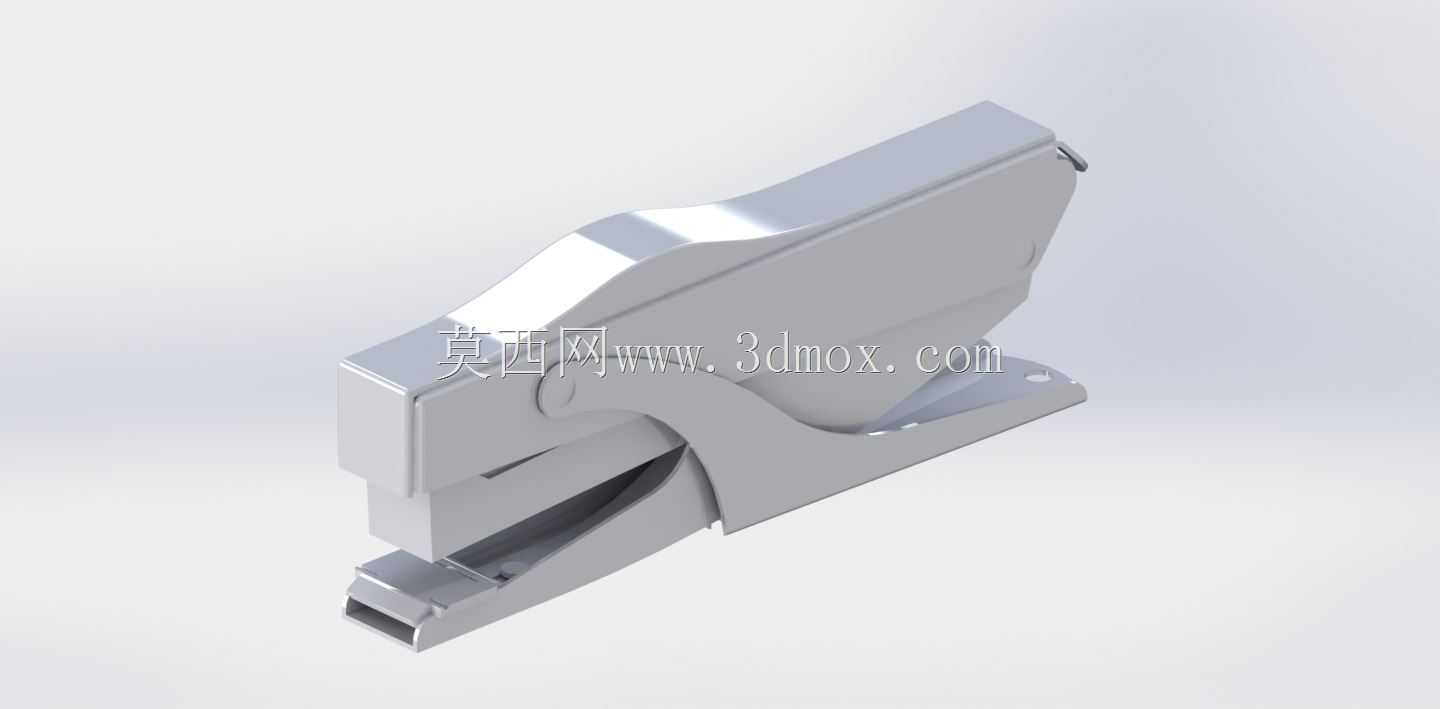

　　这款手动订书机的三维结构完整还原了日常桌面装订工具的全部运动逻辑，从工程拆解视角看，它并非简单的外壳造型，而是一套以杠杆增力、钉道导向、底座承托为核心的小型机械装配体。日常使用场景覆盖行政办公文件归集、学校作业装订、车间工艺卡整理、图文店小幅面纸张临时固定等场合，操作人员单手握持上压柄向下施力，即可将U型订书钉穿透数十页纸张，在底座钉槽位置完成钉脚弯折，把叠放纸张牢固压合为一体。

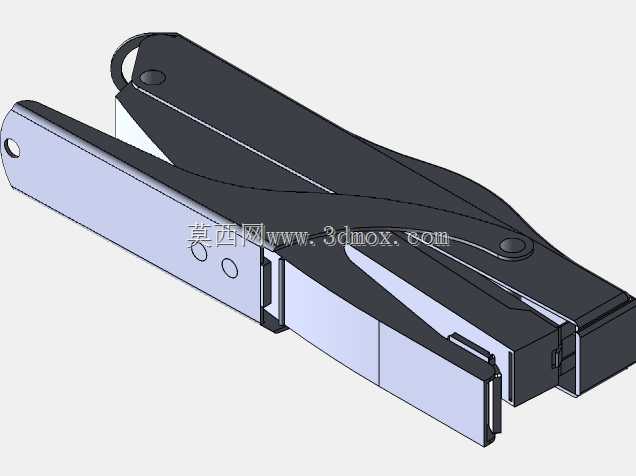

　　从实际功能拆解来看，整机分为上压柄组件、钉匣滑道、推钉复位弹簧、压钉冲头、铰接转轴、下底座以及成型钉槽几个核心部分。上压柄采用流线型钣金冲压轮廓，握持区域做了加宽过渡，避免手掌局部压强过大；压柄尾部通过转轴与底座形成回转副，下压过程中压钉冲头沿钉匣前端导向槽垂直下行，先接触最前端的一枚书钉，将钉尖向下推入纸张。钉匣内部设置带弹簧的推钉块，始终把整排书钉向前推送，每完成一次装订，推钉块自动补位，保证下一枚书钉准确停在冲头正下方。底座前端的凹陷钉槽分为两种常用形态，一种为内弯槽，钉脚穿透纸张后向内弯折，适合永久装订；另一种为外弯槽，钉脚向外翻折，便于后续临时拆钉。

　　设计思路上，这类手动装订工具优先保证力传递路径短、运动干涉少。压柄外形并非单纯追求外观弧度，而是结合人手按压的施力角度，把力臂长度做了合理分配：转轴位于整机尾部，人手施力点在压柄中部，冲头作用点靠近前端，通过杠杆比放大人手的按压力，无需很大握力即可穿透较厚纸叠。各钣金件之间的铰接孔位同轴度需要在建模时严格约束，转轴穿过压柄、钉匣、底座的对应孔位，保证开合过程中三处零件同步转动，不会出现侧向卡滞。钉匣内腔宽度按照标准书钉的钉冠宽度预留微小间隙，间隙过大会导致书钉在推送过程中歪斜卡钉，间隙过小则会出现推钉阻力过大、弹簧复位不畅的问题。

　　从外形与安装边界角度考量，整机处于平放状态时底座底面为完整支撑平面，可直接放置在办公桌、工作台面上，不需要额外固定安装；底座轮廓向前延伸出压钉区域，保证纸张伸入装订位置时整机不会向后倾覆。压柄完全抬起时，整机上部留出足够空间用于向钉匣内装填整排书钉，压柄压合到最低位置时，冲头下端面与底座钉槽之间的闭合高度恰好匹配书钉成型后的弯折尺寸，不会出现压合力过度导致钉冠压扁、或行程不足导致钉脚未完全穿透纸张的情况。

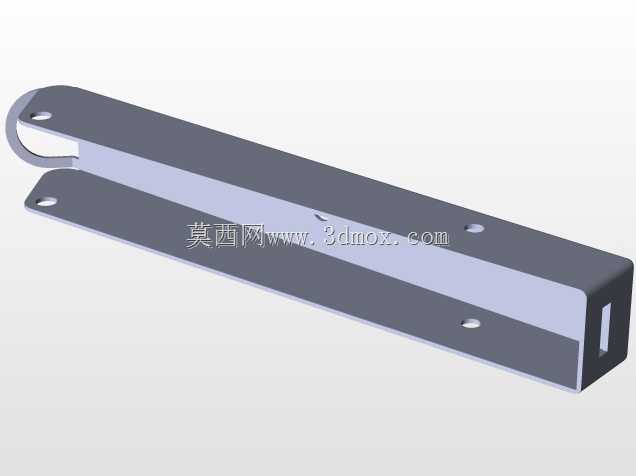

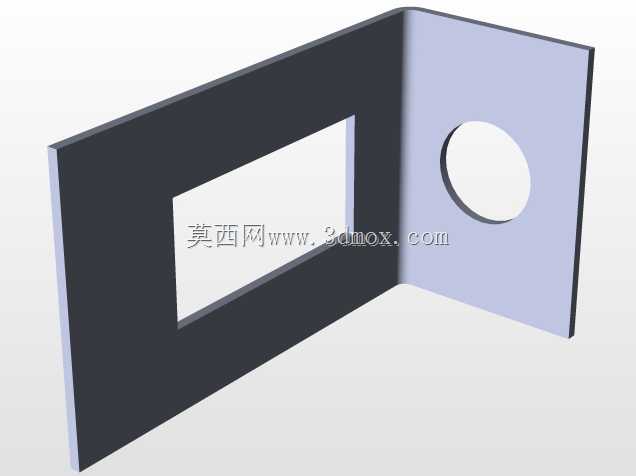

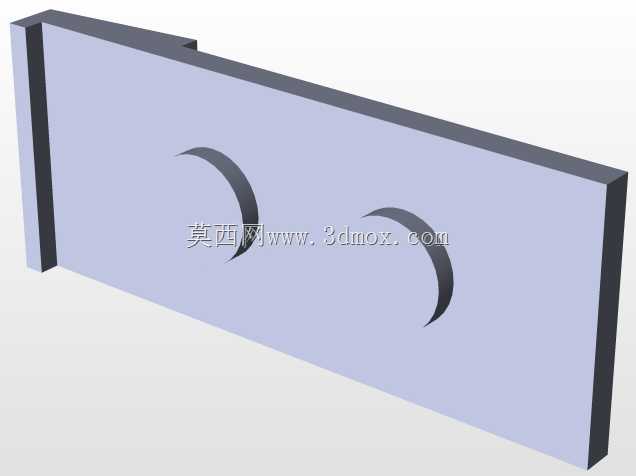

　　建模过程中对每个零件的配合关系都做了还原：钣金压壳的折弯圆角、钉匣两侧的翻边导向、推钉块与滑道的贴合面、复位弹簧的伸缩路径、转轴与孔位的间隙配合，都按照实际装配逻辑设置。对于结构设计从业者而言，这套模型可以用来演示小型手动杠杆机构的力臂设计、钣金件折弯工艺、多零件铰接装配以及复位弹簧的选型思路；在办公文具产品开发、教学教具设计、简易手动工装原理参考时，也能够直接作为结构参照，帮助设计者快速理解手动装订设备从施力、送钉、穿透到成型的完整动作链条，排查卡钉、钉脚弯折不良、压合手感生硬等常见结构问题。
