管杆定心夹紧工装带手轮结构

　　这套定心夹紧工装主要面向轴类、管类零件在加工、检测、装配环节的对中固定需求，常见于机加工车间的工序间装夹、管材端面加工工位、细长杆件焊接定位以及检验平台上的同轴度找正场景。设备通过手轮输入扭矩，经传动杆件带动两侧夹爪同步收拢，能够在夹紧工件的同时自动完成中心定位，避免普通平口钳单侧压紧导致的工件偏移问题。

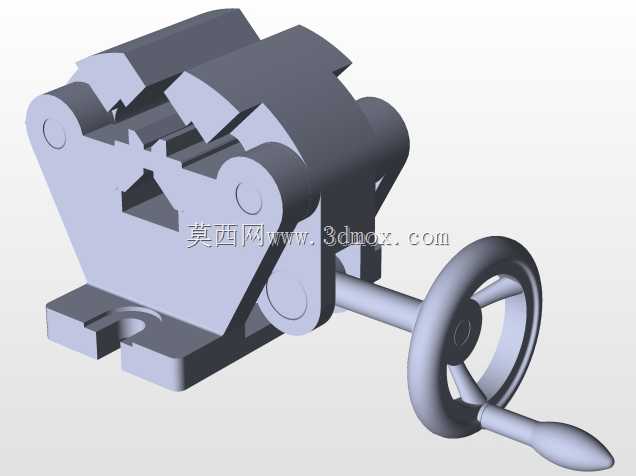

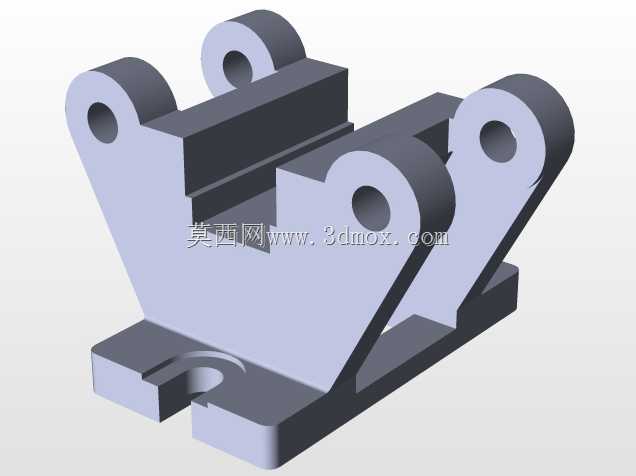

　　从结构组成来看，工装主体包含底座、左右摆动夹爪、中部承托块、传动连杆、手轮以及导向轴。底座下方设置安装平面与定位槽，可直接固定在机床工作台、检验平台或专用支架上；夹爪工作表面采用V形与阶梯形组合轮廓，能够适应不同直径范围的圆管、圆杆，也可兼容部分异形截面工件的粗定位。手轮布置在机身侧方，操作空间开阔，操作人员在工位侧面即可完成锁紧与松开，动作路径不会与上方刀具、检测探头发生干涉。

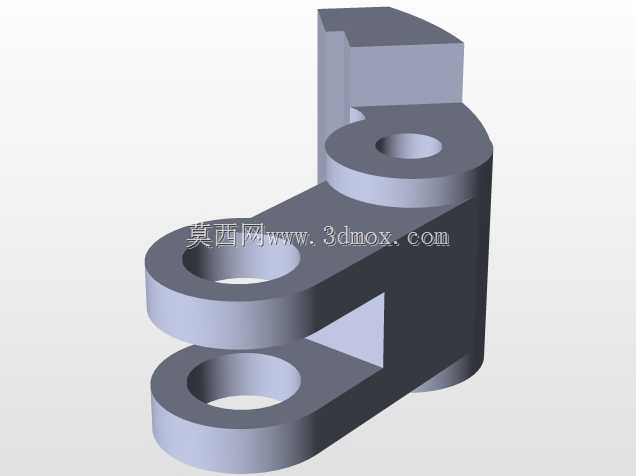

　　设计思路上，核心在于保证两侧夹爪运动的同步性。模型中连杆铰接点的位置经过对称布置，手轮旋转时推力沿轴向传递，再通过连杆分解为夹爪绕铰点的摆动，使两侧夹持点始终相对机身中心对称移动。这样工件放入后，不需要反复敲击找正，夹紧过程中中心线会自动落在工装理论中心线上，显著减少辅助装夹时间。夹爪与底座之间采用销轴铰接，铰接区域保留足够的壁厚与圆角过渡，以承受反复夹紧产生的交变载荷；承托块位于夹爪中间，用于支撑工件下部，限制工件下垂，尤其适合长管、长杆在跨距较大时的稳定装夹。

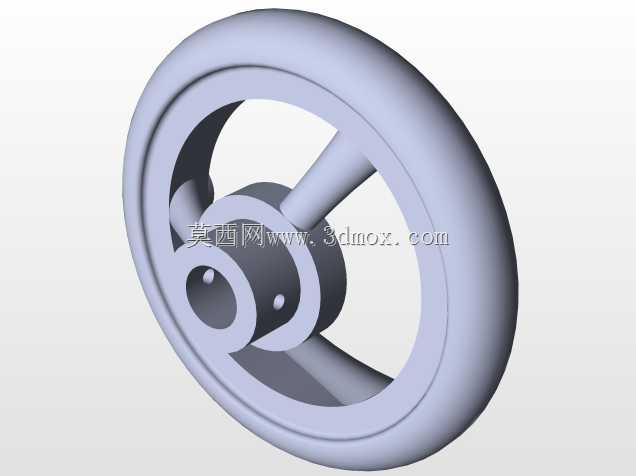

　　外形与安装边界方面，整体结构紧凑，手轮外圆为整机侧向最大轮廓，布置产线时需在手轮外侧预留操作空间，保证手轮能够整周转动并方便手部施力。底座安装面应与工作台面贴合，固定螺栓穿过底座预留孔位后锁紧；若用于切削工况，还需考虑排屑空间，避免切屑堆积在夹爪铰接缝和承托块周围。工装高度方向以工件中心线为设计基准，接入生产线时可根据主轴或检测头高度选配等高垫铁，使工件中心与加工基准保持一致。

　　实际使用中，工件从上部落入承托区域，转动手轮后夹爪逐步贴合工件外圆，接触点增多后夹紧力上升，既限制径向移动，也抑制工件绕轴线的转动。对于管壁较薄的零件，可通过控制手轮输入力矩避免夹伤表面；对于实心棒料，则可利用机构的增力特性获得可靠锁紧。整体结构没有复杂的液压或电气元件，维护点集中在铰接销轴和传动杆处，定期清理、润滑即可保持动作顺畅，适合多品种、小批量加工单元以及工装设计人员进行夹持机构参考与二次改型。
