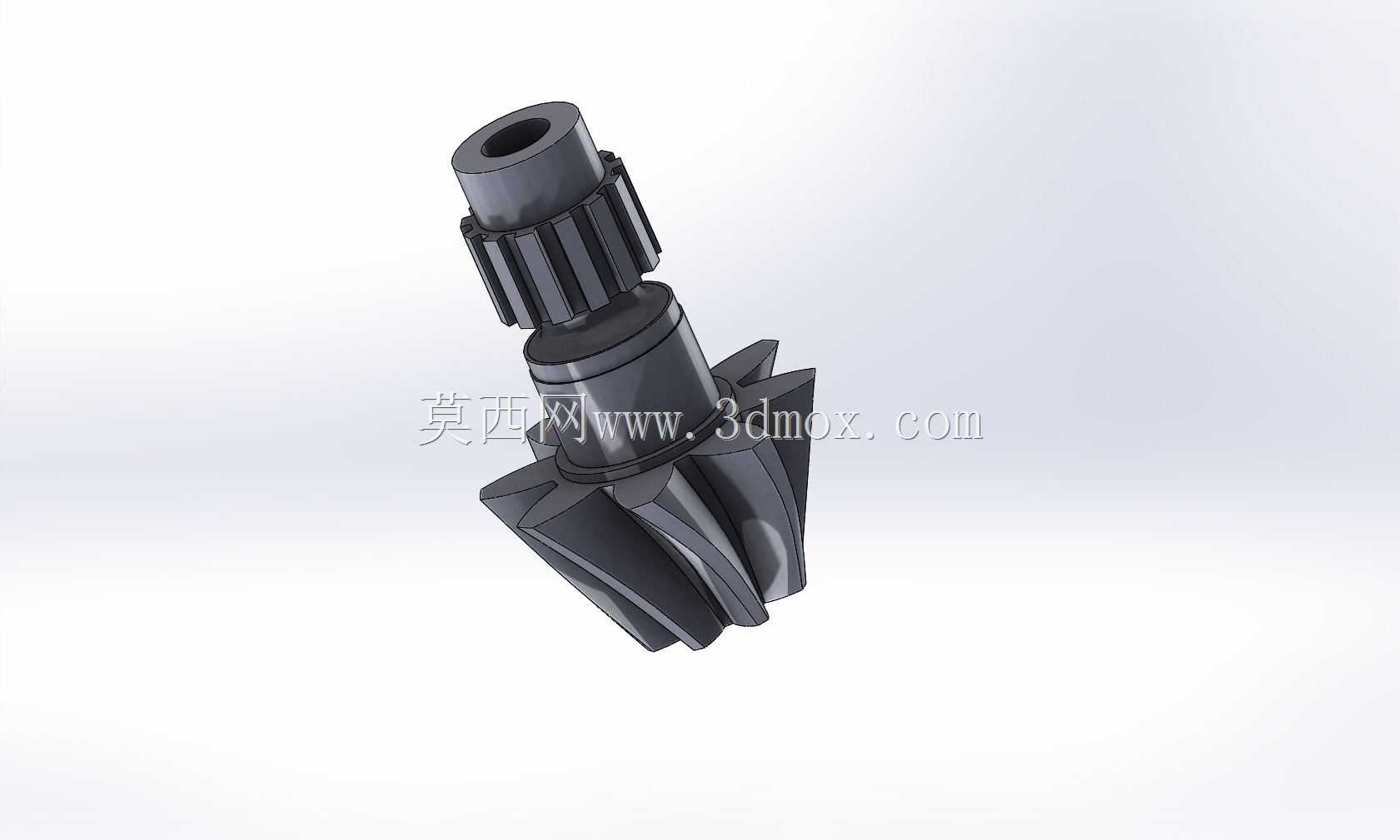

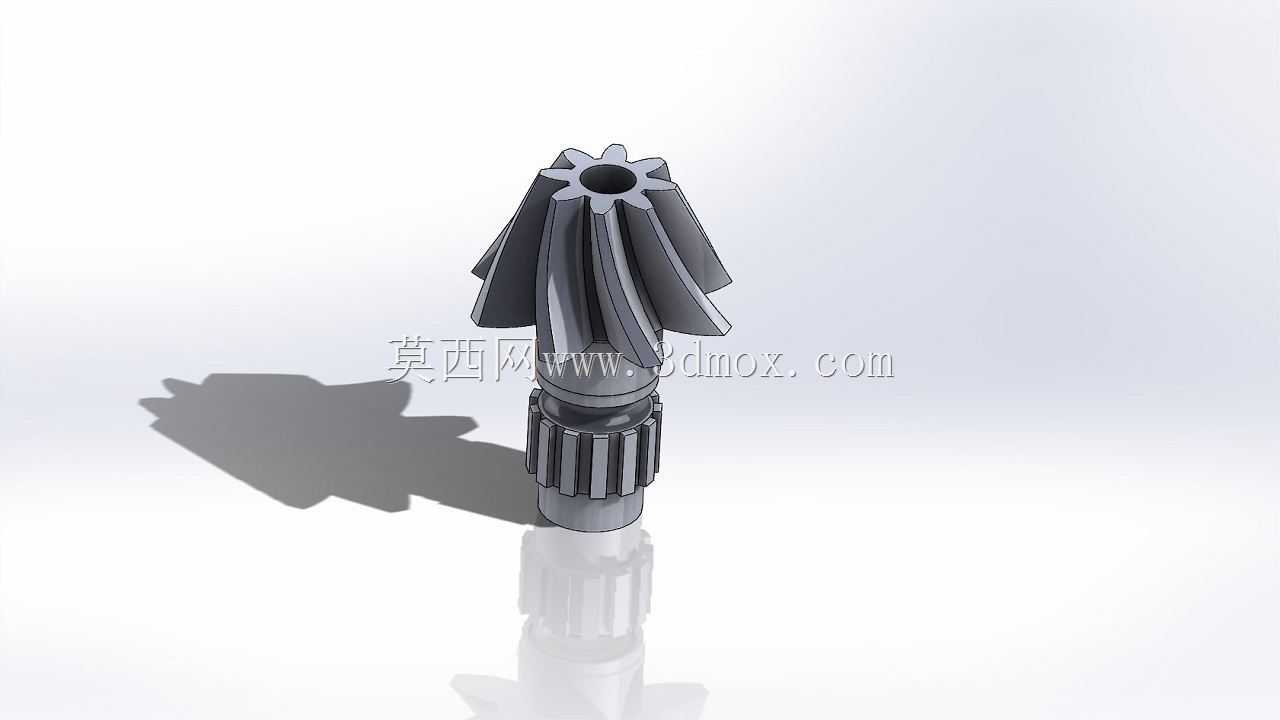

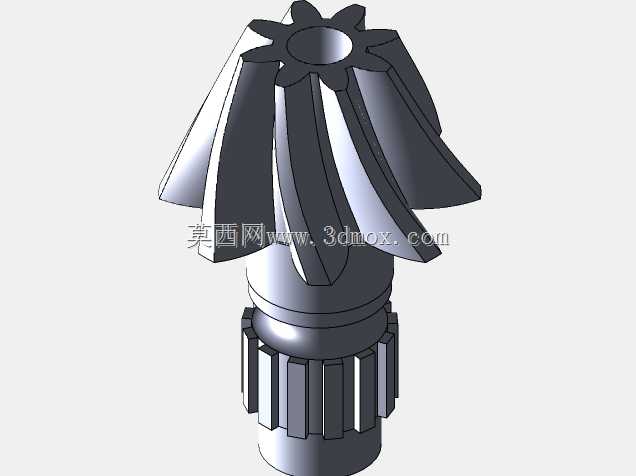

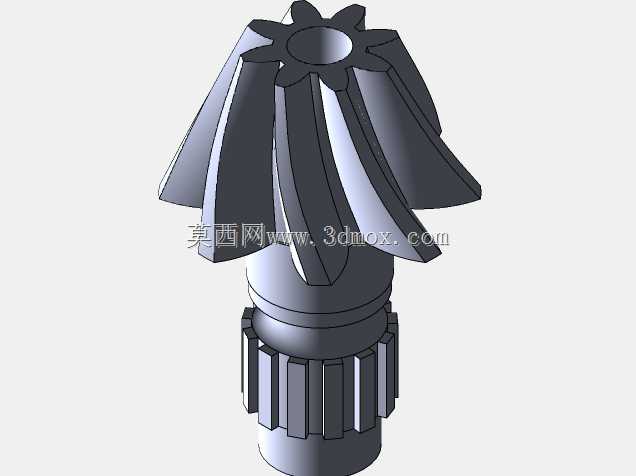

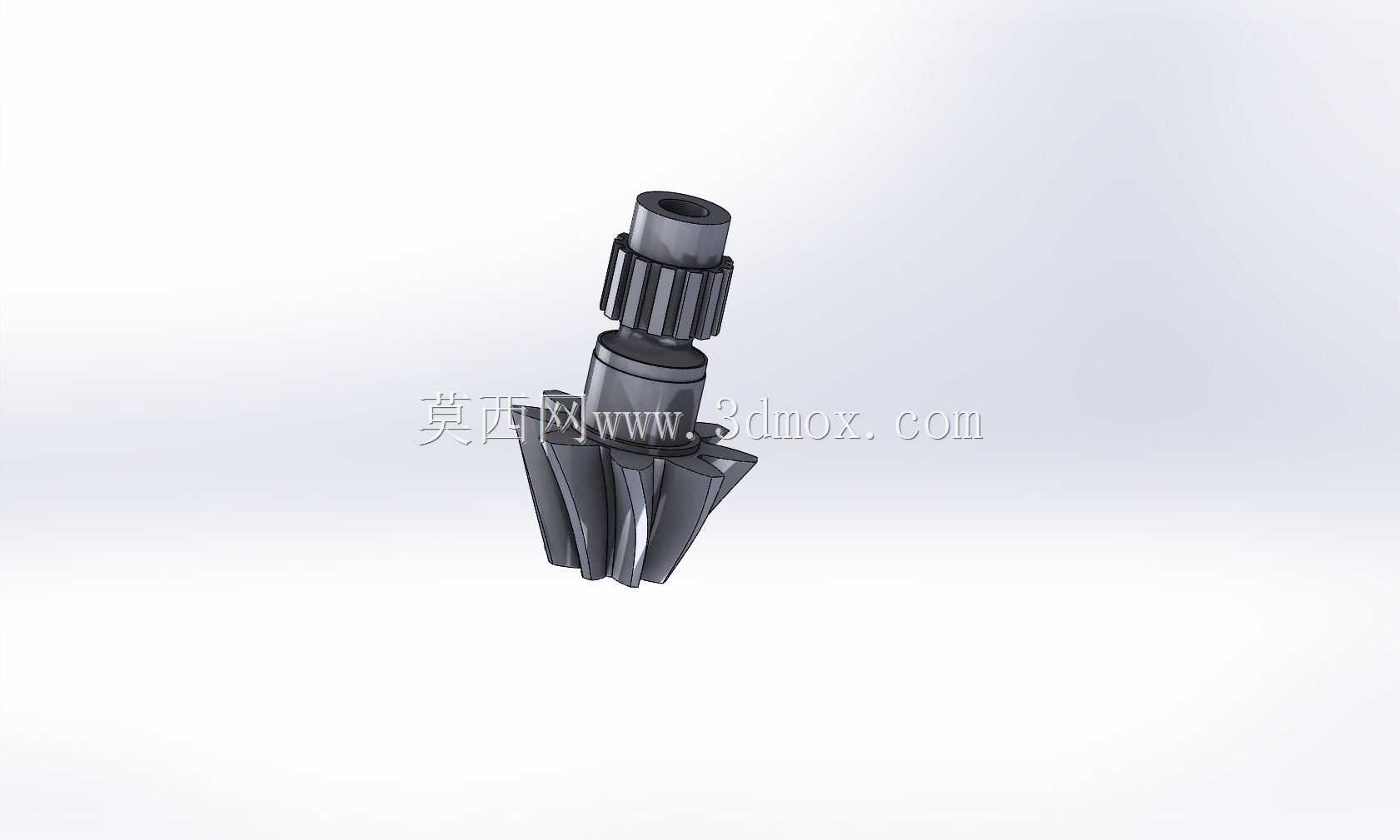

带花键轴段的螺旋锥齿轮传动件结构

项目分类:3D模型 发布时间:2021-09-27 ID:295775
  • 带花键轴段的螺旋锥齿轮传动件结构
  • 带花键轴段的螺旋锥齿轮传动件结构
  • 带花键轴段的螺旋锥齿轮传动件结构
  • 带花键轴段的螺旋锥齿轮传动件结构
  • 带花键轴段的螺旋锥齿轮传动件结构

这类带集成花键轴段的螺旋锥齿轮,常见于中小功率动力换向传动场景,比如园林机械的割灌机传动箱、小型农机的转向传动单元、电动工具的角磨传动结构里,核心作用是在交错轴之间传递旋转扭矩,同时改变动力传输的轴线方向,适配安装空间局促、需要转向传力的设备布局。从结构设计逻辑来看,齿部采用螺旋齿形,相比直齿锥齿轮,啮合过程中齿面是逐步接触再逐步脱离的,重合度更高,传动过程的冲击和噪音会明显降低,适合中高转速的连续运转工况,齿部的螺旋角参数需要匹配配对齿轮的安装距,保证啮合印痕落在齿面中部,避免偏载导致的齿面早期磨损。下方集成的花键轴段采用矩形花键结构,和配套的传动套配合时,能实现周向固定传递扭矩,同时花键的多齿受力特性,比单键连接能承受更大的交变载荷,也方便装配时的轴向位置微调,适配不同的轴承安装间隙调整需求。设计时首先要确定的是安装边界:锥齿轮的背锥端面到轴端的长度尺寸,需要匹配传动箱内轴承的安装位置,预留出轴承内圈的定位轴肩高度,轴肩的圆角半径要小于轴承内圈的倒角尺寸,避免装配时轴承无法贴紧定位面;花键段的大径、小径尺寸要和配套的连接套内花键公差配合,通常采用间隙配合保证装配顺畅,同时控制花键的齿向公差,避免传力时出现齿面载荷集中。齿部的结构设计上,轮齿的大端齿顶高、齿根高参数要符合锥齿轮的变位要求,针对小齿轮(主动轮)做适当正变位,能避免根切同时提升齿根弯曲强度,齿顶的倒角处理是为了去除热处理后的尖角,避免装配时磕碰伤配对齿面,也减少运转过程的应力集中。轴段上的光轴部分是轴承安装位,表面粗糙度需要控制在适合轴承配合的精度范围,轴颈的圆柱度公差要符合旋转轴的精度要求,避免轴承运转时出现偏斜导致的发热、早期失效。实际应用中,这类零件通常采用合金结构钢加工,齿部经过表面渗碳淬火处理,保证齿面硬度满足耐磨要求,而芯部保持足够韧性,能承受传动过程中的冲击载荷,装配时需要通过调整垫片控制锥齿轮的轴向位置,保证配对齿轮的啮合侧隙在合理范围,既不能侧隙过大导致正反转冲击,也不能侧隙过小出现卡滞、运转发热的问题。
