RC遥控车无刷电机安装固定支架结构

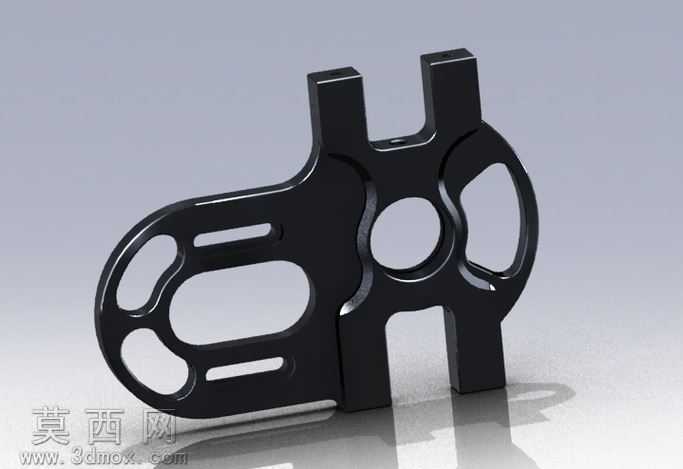

该支架为RC遥控模型车动力系统改装专用的无刷马达固定结构，采用SolidWorks三维软件完成全参数化建模，建模过程中以基准面定位、草图拉伸凸台为基础特征，结合切除拉伸、圆角过渡、镜像阵列等特征命令完成整体结构构建，所有安装孔位、槽位尺寸均匹配1/8比例truggy车型的底盘安装点位与标准规格无刷马达的安装孔距，确保装配时的尺寸精度与适配性。模型渲染阶段采用哑光黑色硬质阳极氧化金属材质，模拟7075铝合金加工后做表面氧化处理的真实质感，渲染环境设置为柔光摄影棚环境，添加地面反射效果突出零件的轮廓立体感与边缘加工细节，材质参数调整中适当提高金属粗糙度数值，避免过度反光掩盖结构细节。结构设计上采用一体化镂空减重思路，主体承载区域保留足够壁厚保证结构强度，非受力区域开设多处异形镂空槽，在不降低安装刚性的前提下最大限度降低零件自重，减少模型车的簧下质量提升操控响应；支架上部设置双叉型安装卡位，下部预留长条形调节滑槽，可实现马达安装位置的前后微调，适配不同模数传动齿轮的啮合间隙调整需求，侧边的圆形镂空既可以作为走线让位孔，也能辅助马达工作时的空气流通散热。设计思路围绕RC模型改装的实际需求展开，兼顾轻量化、安装便利性与调节灵活性，所有边角均做R角过渡处理，既避免加工后出现应力集中问题，也消除锐边防止组装时划伤手或线路，整体结构紧凑，安装后可与底盘、传动系统完美贴合，为无刷马达提供稳定可靠的固定支撑，适配1/8比例truggy车型有刷改无刷的动力升级场景。
