M8x1规格机用丝锥三维结构设计

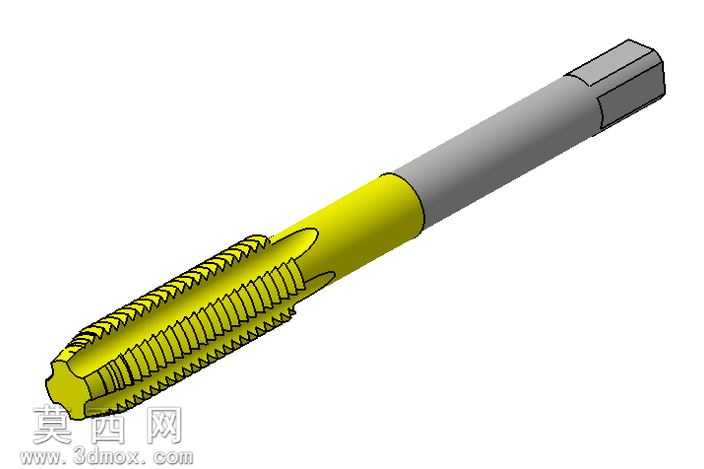

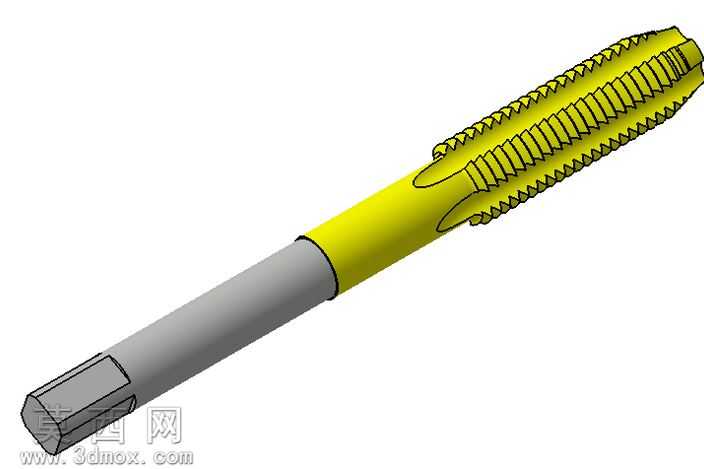

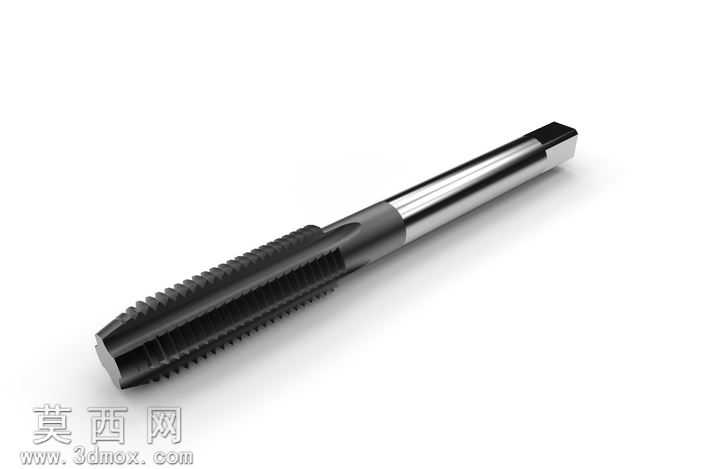

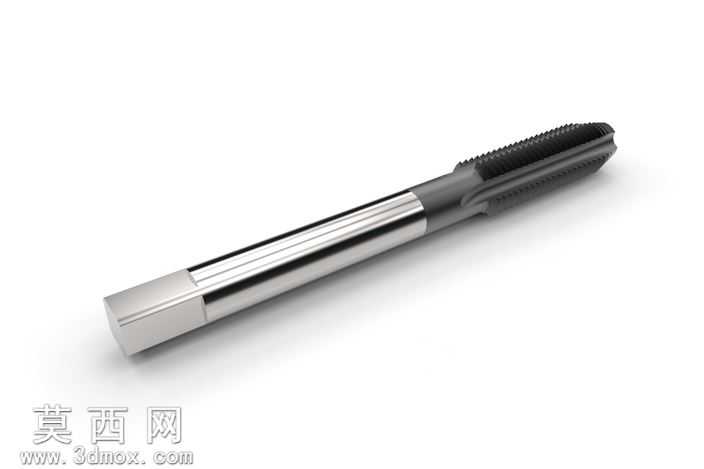

本模型为M8x1规格机用丝锥的三维数字化设计成果，建模过程严格遵循机械加工刀具的设计规范，首先通过基准轴与基准面的搭建确立整体建模坐标系，以丝锥的轴向为核心基准，依次完成各功能段的轮廓草绘。建模阶段先绘制丝锥整体回转体轮廓，涵盖方头传动段、圆柱柄部、切削锥段以及校准螺纹段，通过旋转特征生成整体基体，保证各段同轴度符合刀具装夹与加工的精度要求。针对切削部分，先按照M8x1细牙螺纹的牙型参数绘制螺旋扫描轨迹，以60度等边三角形为牙型截面，通过螺旋扫描特征生成连续的螺纹牙型结构，同时根据机用丝锥的排屑需求，在切削锥与校准段开设等分的直槽结构，通过拉伸切除特征完成排屑槽的构建，保证排屑槽的槽型角度、深度均匀一致，既满足攻丝过程中的切屑排出空间需求，也保证切削刃的强度均匀。材质与渲染阶段，针对丝锥不同部位的加工工艺差异赋予对应材质：柄部与方头部分做抛光高速钢材质设置，调整金属粗糙度参数模拟精磨后的光亮金属质感，切削刃与螺纹牙型部分做发黑处理的高速钢材质，调整漫反射与金属度参数，还原工业丝锥表面氧化处理的哑光深灰金属质感，同时在刃口位置做细微的高光处理，突出切削刃的锋利轮廓，渲染时采用柔和的工业产品布光，通过主光、辅光与轮廓光的搭配，清晰展现丝锥各段的结构细节、螺纹牙型的规整度以及排屑槽的轮廓形态，避免过度反光遮挡结构特征。结构设计上严格匹配M8x1细牙螺纹的加工参数，切削锥部分设置合理的切入角度，保证攻丝时的导向性与切削力的均匀分布，方头传动段的尺寸匹配标准丝锥夹头的装夹尺寸，保证装夹时的传动扭矩传递稳定，校准段的螺纹牙型精度严格遵循公制螺纹的公差标准，确保攻丝后内螺纹的尺寸精度符合使用要求，整体模型无多余特征，各结构间的过渡圆角、退刀结构均按照实际丝锥的生产工艺设置，还原真实工业丝锥的完整结构细节，可用于刀具结构教学、攻丝工艺仿真以及五金工具类产品的展示场景。
