外螺纹纳米圆面板安装微型连接器设计

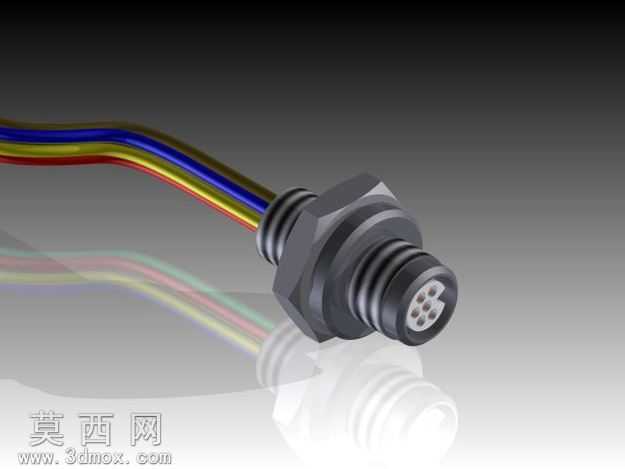

本款微型连接器采用三维参数化建模方式完成整体设计，建模过程中优先保证各结构尺寸的精密匹配，首先从核心的外螺纹金属壳体开始构建，精准还原螺纹的牙距、牙型参数，确保壳体能够实现与安装面板的螺纹旋合锁紧功能，同时为壳体预留密封结构的安装位，满足环境密封的使用需求。建模阶段对插合端的接触件排布做了精细化处理，按照微型连接器的高密度排布要求，将多根接触针精准定位在插合端面的绝缘基座内，保证插合时的对位精度与接触可靠性，尾部出线端做了渐变式的线缆防护结构设计，能够适配多芯彩色线缆的引出固定，避免线缆弯折处出现应力集中导致的线芯断裂问题。渲染阶段针对不同部件匹配了对应的材质属性，金属螺纹壳体赋予哑光金属质感，还原金属机加工后的细腻磨砂表面，绝缘基座部分赋予深色硬质工程塑料材质，表现出绝缘件的哑光耐温特性，引出线缆部分分别赋予红、黄、蓝、黑等不同的彩色绝缘外皮材质，清晰区分不同线芯的功能属性，同时在场景中添加了柔和的环境反射效果，通过底部的倒影增强模型的立体感与真实感，让整体渲染效果能够清晰展现连接器的结构细节与外观特征。设计思路围绕微型化、高可靠性的核心需求展开，作为目前尺寸极小的通告类连接器，在有限的结构空间内整合了螺纹锁紧、环境密封、多芯信号传输的多重功能，外螺纹结构既能够实现面板安装时的快速固定，又能通过螺纹配合的压紧力实现壳体与面板之间的密封，隔绝外界水汽、粉尘进入设备内部，尾部的线缆集成结构直接将线芯与接触件连通，省去了额外的转接部件，进一步压缩了整体的安装占用空间，适配紧凑空间内的电气连接需求，整体结构经过干涉校验，各部件之间不存在装配冲突，能够满足实际生产加工的尺寸精度要求，可直接用于产品的结构验证与开模参考。
