带硬质合金尖头的千分表接触测针

　　这款接触测针是数显千分表、线性位移测量仪表的配套接触端配件，核心作用是在接触式位移测量场景中，作为仪表测头与被测工件的直接接触媒介，传递被测表面的微小位移量，保障测量数据的精准传递。日常在精密零件尺寸检测、形位公差测量、设备装配精度校准场景中，这类测针的性能直接影响最终测量结果的可靠性，尤其是针对硬质金属、陶瓷等高硬度被测工件的测量场景，普通钢制测头极易出现磨损、尖端崩缺的问题，直接导致测量值出现固定偏差，需要频繁更换校准，而这款测针的接触尖端采用硬质合金材质，硬度可达HRA90以上，耐磨性能远优于普通工具钢，长期重复测量也能保持尖端轮廓的完整性，大幅降低校准频次与更换成本。

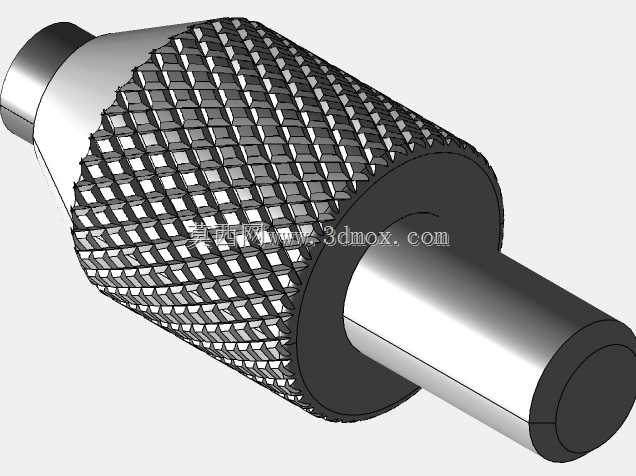

　　从结构设计来看，测针中段采用网纹滚花结构，并非装饰性设计，而是考虑到操作人员手动更换测针时的拧装需求，滚花的菱形纹路深度与齿距经过适配，戴薄款劳保手套操作也能获得足够的摩擦力，无需借助扳手等工具即可完成拆装，避免工具夹持造成的测杆表面划伤，同时滚花段两端设置的轴肩，既可以作为滚花加工的工艺退刀边界，也能在测针收纳时避免滚花齿与其他精密配件表面磕碰。测针两端的光杆段分别承担安装与测量功能，安装侧的光杆直径与通用百分表、千分表的测杆安装孔适配，配合标准的锁紧结构即可完成固定，安装后测杆的同轴度公差控制在极小范围内，避免测量过程中出现测针偏摆带来的余弦误差。测量侧的硬质合金尖端采用小圆弧过渡的锥尖结构，针对窄槽、小台阶、曲面等特殊被测面，能够实现稳定的点接触，避免测头半径过大带来的测量干涉，比如测量微型轴承的沟道位置、小模数齿轮的齿形偏差、精密冲压件的微小台阶高度时，普通平测头或者大半径球头无法接触到目标测量位置，而这类尖型测针可以深入狭小区域完成接触测量。

　　设计过程中需要严格控制测杆的直线度与两端的同轴度，测杆本身采用优质合金钢制作，经过调质处理获得足够的刚性，避免测量压力下出现测杆弯曲变形，硬质合金尖端与钢质测杆的连接采用高温钎焊工艺，焊层均匀无虚焊，能够承受常规测量力下的载荷，不会出现尖端脱落的问题。安装边界上，测针的安装杆直径符合通用量具的安装接口标准，可直接替换同规格的原厂测针，无需对表体进行任何改装，滚花段的最大外径控制在合理范围，不会在测量深孔、窄腔工件时与孔壁发生碰撞，整体长度适配常规表体的测杆行程范围，不会出现超程或者测量行程不足的问题。在实际车间使用场景中，这类测针常配合磁性表座、高度测量架使用，完成零件加工过程中的工序间检测、设备组装时的同轴度找正、工装夹具的精度校准等工作，硬质合金尖端的抗磕碰特性也能适应车间相对复杂的使用环境，减少因操作不当导致的测头损坏。
