三丰千分表用硬质合金针尖接触测头

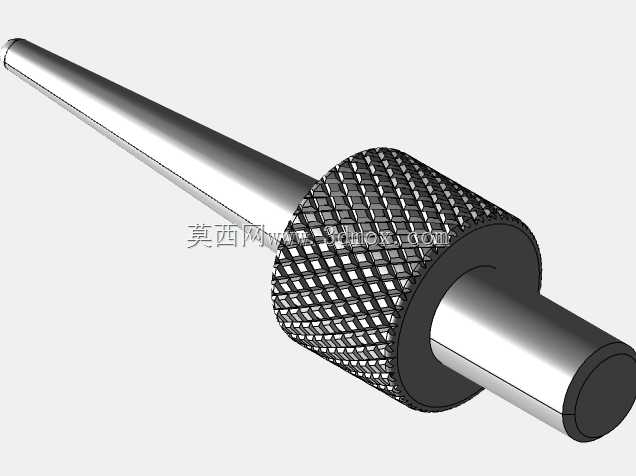

　　在精密长度尺寸测量场景中，这类针尖型接触测头是千分表、线性位移仪表实现微小尺寸、形位公差检测的核心配套配件，尤其适配小沟槽、窄台阶、微小凸点等常规测头无法伸入的检测位置，在五金冲压件尺寸抽检、精密机加工零件形位公差检测、模具型腔细节尺寸复核等场景中应用广泛。日常车间使用时，常搭配磁性表座固定在机床工作台、检测平台上，完成工件加工过程中的在线尺寸跳动检测，或是终检环节的关键尺寸复核，针尖结构能精准抵靠在被测特征的最顶点，避免测头端面过大带来的测量基准偏移问题。从结构设计来看，测头整体分为三段式结构，前端是渐缩的硬质合金针尖，锥度经过反复校核，既保证针尖有足够的强度抵靠被测工件不会轻易崩尖，又能让锥面避开被测位置周边的干涉结构，

　　不会因为锥面蹭到工件其他部位导致测量数值失准；中段是滚花握持段，网纹滚花的纹路深度、齿距都按照手动拧紧的人机工程参数设计，操作人员戴薄劳保手套也能轻松拧动，不会出现打滑情况，滚花段的直径控制在合理范围，既保证握持施力的力矩足够，又不会因为直径过大遮挡安装位置的视线，方便对准表杆的安装螺孔；尾段是标准安装轴，轴径公差严格按照通用量表的安装孔公差匹配，轴端的倒角设计方便快速插入安装孔，不会因为轴端毛刺卡滞在孔口。设计这类测头时，首先要考虑的是安装兼容性，尾段安装轴的尺寸要适配主流品牌量表的安装接口，不需要额外加装转换套就能直接使用，减少用户的配件采购成本；其次是针尖的耐磨性，硬质合金材质的针尖硬度可达HRA90以上，

　　长期抵靠钢制工件检测也不会出现明显磨损，避免针尖磨损导致的测量示值误差，日常使用中只要不发生跌落撞击，正常检测频次下使用寿命可达数千小时；再者是整体的同轴度要求，针尖顶点、滚花段轴线、安装轴轴线必须保持严格同轴，否则安装后针尖会出现偏心，测量时接触点偏移，直接导致测量数据偏差，建模过程中需要以安装轴的轴线为全局基准，依次构建滚花段、针尖锥面的特征，所有回转特征的同轴度公差控制在0.01mm以内，保证装配后的测量精度。从安装边界来看，这类测头安装后从表杆端面伸出的长度经过严格控制，既保证足够的测量行程余量，又不会因为伸出过长导致测杆刚性不足，检测时出现微变形影响测量稳定性；滚花段的外径比安装轴大出的尺寸也做了限位，

　　不会在拧紧时刮蹭到表体的端面，适配不同量程的千分表、线性位移传感器安装使用。在实际建模过程中，滚花特征的构建不需要完全还原每一个滚齿的微观细节，而是通过纹理映射配合简化的齿形特征来实现，既保证视觉上的真实感，又能控制模型的整体面数，方便后续装配到整机检测设备的三维模型中做干涉检查；针尖部分的锥面要做微小的顶端圆角处理，完全尖锐的顶点在实际加工中无法实现，也容易在使用中崩损，微小圆角既符合实际加工工艺，也能还原真实测头的接触状态，在做测量仿真时能更准确地模拟接触点的位置。这类测头在自动化检测工位中也有大量应用，搭配位移传感器安装在自动化检测设备的检测端，完成流水线工件的自动尺寸分拣，针尖结构能精准定位到工件的微小检测特征，不会因为工件的定位微小偏差导致检测失效，设计时还要考虑测头的整体重量，过重的测头会给传感器的测杆带来额外负载，长期使用会导致传感器内部弹簧疲劳，影响测量精度，因此在保证结构强度的前提下，主体部分采用轻质钢材制作，仅针尖部分采用硬质合金，平衡刚性、重量与成本的需求。
