Solidworks学生教育实训参考教学素材

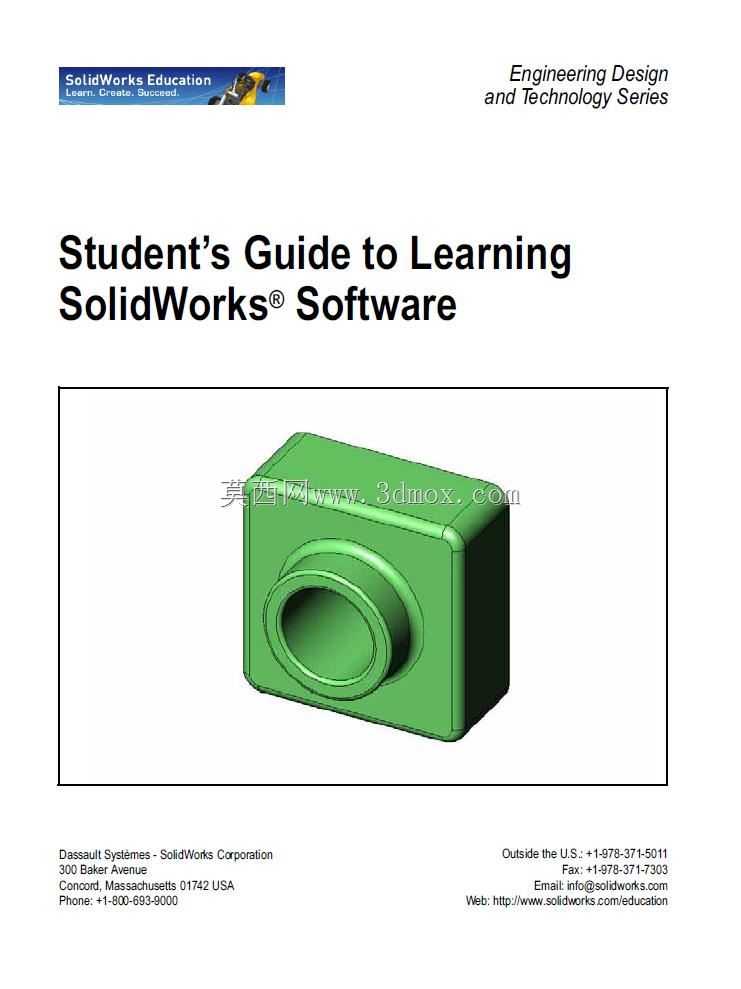

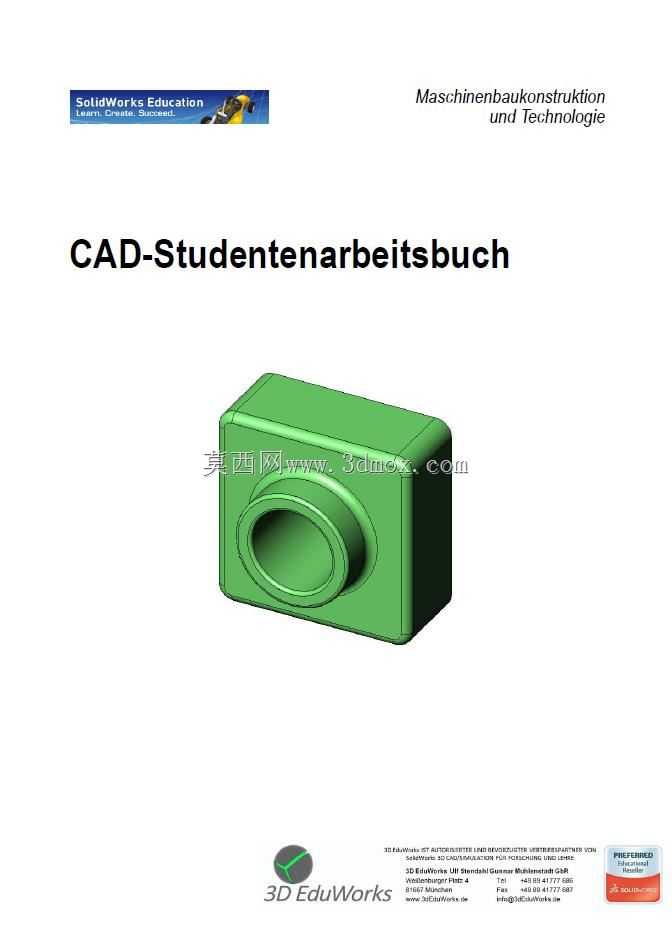

　　在机械类专业的实操教学环节，学生往往面临理论知识与三维建模实操脱节的问题，很多刚接触结构设计的学习者，能熟记软件的基础操作指令，却不知道如何将机械设计的通用准则融入到实际建模过程中，也难以把握不同功能零部件的建模逻辑优先级，这套实训参考素材正是针对这类教学痛点搭建的练习载体。从实际教学场景来看，这类素材可以覆盖从基础草图绘制、特征建模到装配配合、工程图导出的全流程练习环节，不需要额外准备复杂的工业级项目案例，就能让学生在循序渐进的练习中掌握三维建模的核心逻辑。素材中包含的典型传感类壳体零件建模案例，还原了工业现场常用的方形封装传感器的结构特征：主体为方正的盒式结构，一侧预留了圆柱形的探测端安装位，壳体壁厚均匀，

　　边角处做了适配注塑工艺的圆角过渡，这类结构是工业检测类传感器最常见的封装形式，广泛应用在自动化生产线的工件到位检测、位置反馈、尺寸甄别等场景中。在设计思路的呈现上，素材没有刻意追求复杂的曲面造型，而是从实际加工工艺的角度出发，先确定壳体的安装基准面，再以基准面为依托搭建主体拉伸特征，之后依次完成探测端凸台、安装孔位、密封槽等细节结构的建模，每一步特征的建立顺序都匹配实际零件的加工工序逻辑，能让学生在练习过程中建立“建模即还原加工逻辑”的设计思维，而不是单纯为了生成三维形状随意堆叠特征。关于安装边界的参考，这类方形壳体传感器通常采用侧面通孔安装或者底部导轨卡扣安装的方式，建模过程中预留的安装孔位间距、壳体整体的长宽高尺寸，

　　都匹配工业现场通用的安装支架尺寸规范，学生在完成建模练习后，可以直接将模型导入装配环境，模拟传感器在输送线、检测工装、自动化设备上的安装配合，验证安装空间是否存在干涉，探测端的伸出长度是否满足检测距离要求。除了单一零件的建模练习，素材中还融入了简单的装配配合逻辑练习，比如壳体与端盖的止口配合、探测窗口与透明镜片的间隙配合、内部电路板安装柱的定位配合，这些配合关系都是工业产品设计中最常用的配合形式，不需要复杂的高级配合指令，就能让学生理解装配约束的实际意义，明白不同配合类型对应的实际零件连接方式。很多学生在初学建模时容易忽略工艺性问题，比如直角结构容易产生应力集中、壁厚不均会导致注塑件缩痕、安装孔位没有预留装配间隙会导致零件无法安装，

　　这套素材在细节处理上特意还原了这些工艺细节的处理方式，比如所有的棱边都做了适配工艺要求的圆角，壳体壁厚保持均匀一致，安装孔位都预留了合理的装配公差带，能让学生在练习过程中潜移默化地建立工艺可行性的判断思维，避免设计出只能在软件里存在、无法实际加工生产的模型。在实训教学的应用中，老师可以基于这套素材设置分层练习任务：基础层要求学生还原零件的三维模型，掌握基础特征的操作方法；进阶层要求学生基于模型生成符合国标的工程图，标注尺寸、公差与技术要求；提升层要求学生修改模型的关键尺寸，适配不同的安装场景，比如调整探测端的长度适配不同的检测距离，改变安装孔的间距适配不同的安装支架，通过这种分层练习，让不同基础的学生都能获得对应的能力提升。另外，素材中呈现的德式机械设计文档逻辑，也能让学生了解不同地区的机械设计文档规范，理解设计文档中参数标注、结构说明的通用逻辑，为后续接触国际化的工业设计项目打下基础。不同于商业化的复杂工业模型，这类教学素材的结构复杂度适中，不会因为特征过多让初学者产生挫败感，同时又覆盖了机械三维建模最核心的知识点与工艺考量点，是连接软件基础操作与实际工业设计的过渡性练习载体，能帮助学生快速跨过“会操作软件但不会做设计”的门槛，建立符合工业实际要求的三维建模思维。
