覆盆子无线发射端配套外壳结构设计

　　在小型无线数据传输外设的结构适配设计中，外壳的定位精度与安装兼容性直接决定了内部射频模块的工作稳定性，这款适配覆盆子开发板的发射端外壳，最初的设计出发点是解决433MHz射频发射模块在桌面部署时的裸露防护问题，同时兼顾与原有无线打印插座接收端的信号传输匹配。从实际使用场景来看，这类小功率射频发射模块常被用于老旧打印设备的无线改造，替代传统有线连接的布线繁琐问题，也可搭配通用无线插座实现小范围的设备远程触发，外壳需要同时覆盖模块的电路防护、开发板的安装固定、信号无遮挡传输三个核心需求。

　　设计过程中首先考虑的是安装边界的适配，外壳内腔的轮廓完全匹配覆盆子开发板的外接尺寸，侧壁预留的卡扣位对应开发板上的标准安装孔位，不需要额外螺丝即可实现板件的卡接固定，避免螺丝柱占用内部布线空间，同时也方便后期模块的拆装维护。外壳顶部的盖板结构做了局部下沉设计，既可以在盖板表面粘贴功能标识，也能避免堆叠放置时盖板被剐蹭移位，边缘的圆角处理一方面是为了降低3D打印过程中的应力集中，减少打印件翘边变形的概率，另一方面也能避免锐边在桌面部署时刮擦线材或者操作人员。

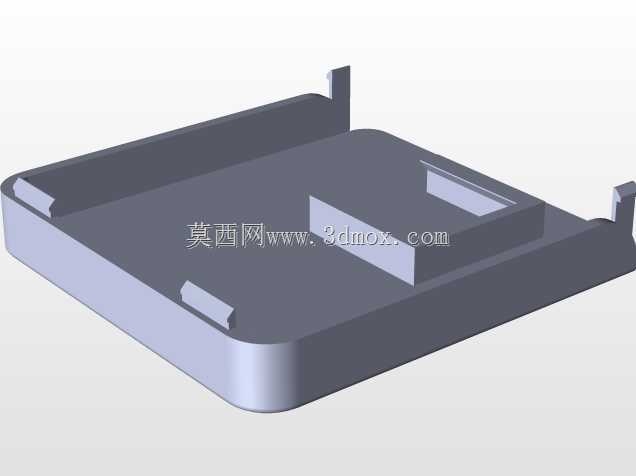

　　从功能特性来看，外壳侧壁预留的开槽位置完全对应开发板上的USB供电口、射频天线引出端，不需要额外开孔即可完成线材的插接，开槽的尺寸公差控制在0.2mm以内，既保证线材插接时不会被外壳卡滞，也能避免开槽过大导致灰尘进入壳体内部。壳体底部的凸起限位筋对应发射模块的电路板边缘，安装时模块可以直接顺着筋位滑入壳体，不需要额外调整位置即可对准接口，大幅降低组装时的对位难度。考虑到433MHz信号的穿透特性，壳体整体采用非金属结构设计，没有添加金属屏蔽层或者金属嵌件，避免对射频信号造成衰减，保证发射端与接收端之间的有效传输距离满足室内小范围使用的需求。

　　在结构细节处理上，壳体的壁厚统一设置为2mm，兼顾打印成型的速度与结构强度，日常桌面使用时不会因为轻微磕碰导致壳体开裂，卡扣位置的壁厚做了局部加厚处理，反复拆装也不会出现卡扣断裂的问题。盖板与下壳的配合采用止口结构，配合间隙控制在0.15mm，扣合后不会出现明显的缝隙，也能避免日常使用中盖板意外脱落。最初的设计迭代中曾考虑过在壳体表面增加散热格栅，但实际测试发现433MHz发射模块的工作功耗极低，正常工作时的温升不超过5℃，完全不需要额外散热结构，去掉格栅后反而提升了壳体的防尘性能，更适合桌面长期部署的使用场景。

　　这类小型外设外壳的设计往往不需要复杂的曲面或者特殊结构，核心是匹配内部硬件的安装尺寸，兼顾实际使用中的操作便利性，这款外壳的结构完全围绕现有硬件的尺寸做适配，没有多余的装饰性结构，所有的结构特征都服务于安装固定、接口避让、防护性能三个核心目标，不管是用于3D打印自制，还是用于小批量的外设配套生产，都能直接适配对应的硬件模块，不需要二次修改结构。实际装配时只需要将发射模块与开发板卡入壳体内的限位筋位，扣上盖板即可完成组装，整个过程不需要额外的紧固件，组装效率远高于螺丝固定的外壳结构，同时卡扣结构的可拆卸性也方便后期对内部模块进行升级或者更换，适配不同功率的发射模块时只需要调整内部限位筋的位置即可，整体结构的拓展性也能满足小型DIY项目的改造需求。
