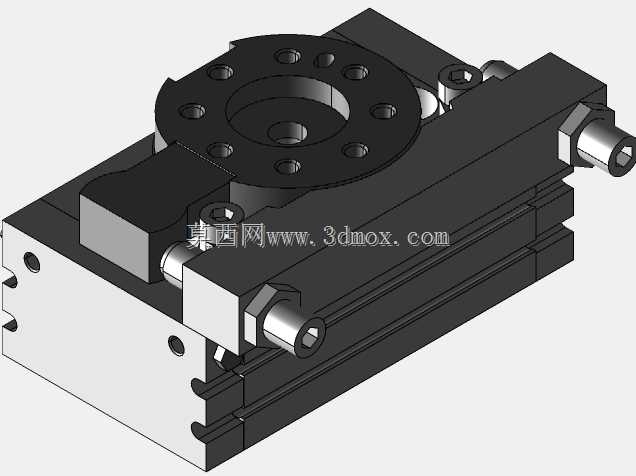

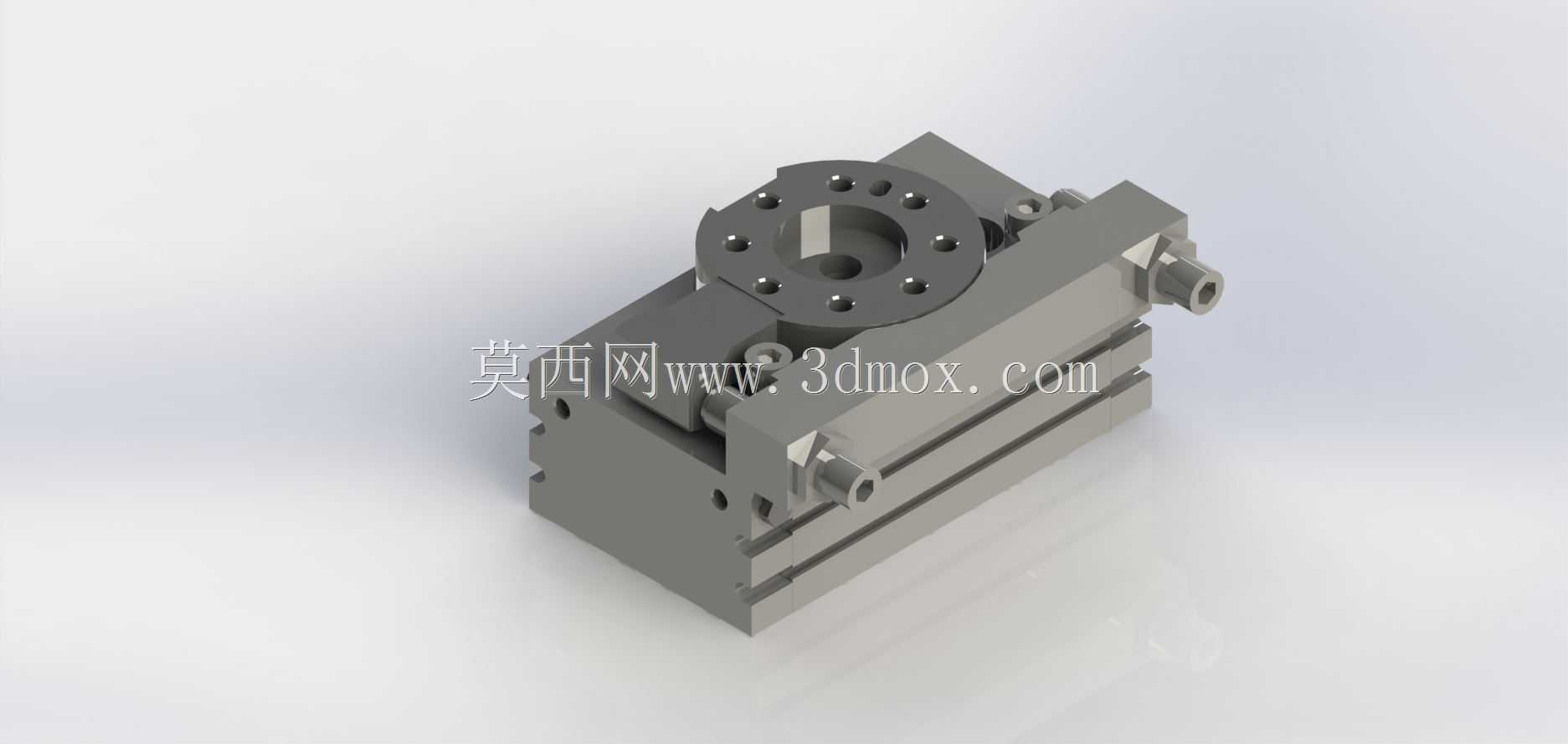

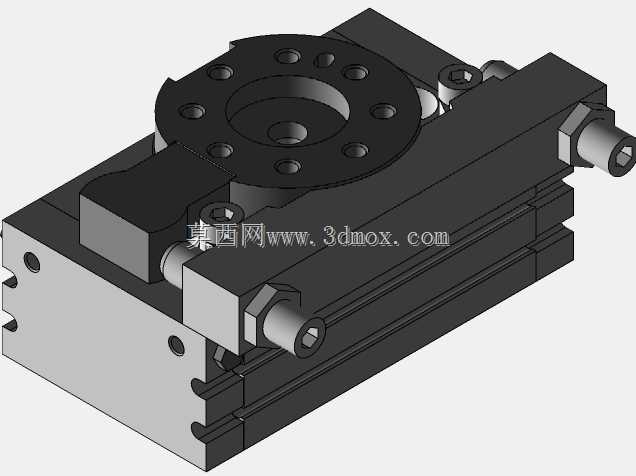

MSQXB20AX-X150型高精度旋转气缸结构

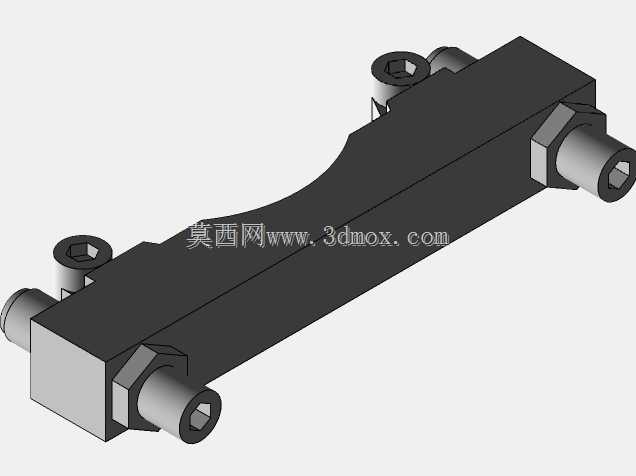

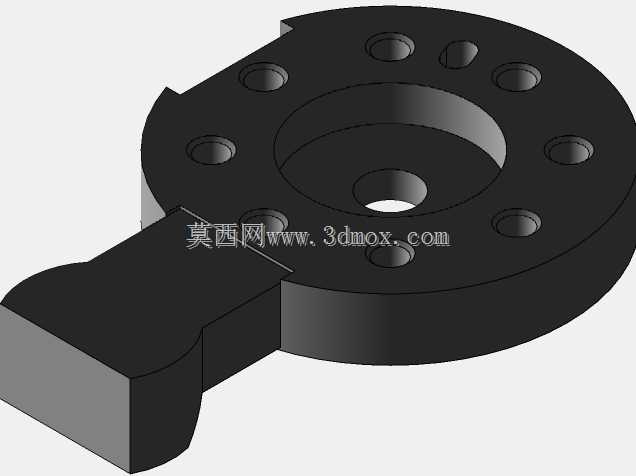

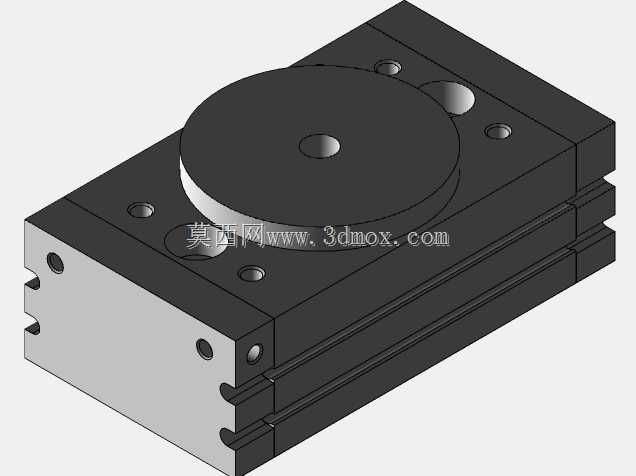

这款回转驱动类气动元件，常被集成在各类自动化装配工位、物料分拣线、工装夹具换位机构中，承担工位间的角度回转、工件姿态切换、夹具转向输送的核心执行功能，在3C电子小件组装、汽车零部件压装、包装线物料转序这类需要频繁定角度回转的场景中适配性极强。从结构设计逻辑来看，这款气缸将回转驱动本体、角度限位结构、负载安装法兰整合为一体式紧凑结构，没有冗余的外凸连接件，安装时不需要额外搭建转接支架就能直接固定在设备安装板上，能大幅缩减工位的占用空间。顶部带均布安装孔的回转法兰是核心负载接口，孔位按照通用气动附件的安装标准排布，可直接适配气动手指、真空吸盘座、小型工装夹具等末端执行件，不需要二次加工转接板就能完成负载装配，能减少设计阶段的非标件出图工作量。缸体侧面预留的气路接口采用标准气动螺纹规格，可直接对接常规气动快插接头，气路布局时能顺着设备型材走线，不会出现管路干涉回转动作的问题。缸体底部的安装基准面做了精加工处理，平面度控制在满足气动元件安装精度的公差范围内，固定后不会出现缸体倾斜导致的回转卡顿、负载偏心磨损问题。从安装边界来看，这款气缸的轴向尺寸和径向宽度都控制得比较紧凑，在设计小空间回转工位时，不需要预留过大的安装避让空间，回转过程中法兰的运动轨迹完全在缸体自身的投影范围内，不会和周边的传感器、走线槽、相邻工位的结构件产生运动干涉。结构上内置的角度限位结构可以在一定范围内调整回转角度，不需要额外加装外置限位块就能满足常用的90度、180度工位切换需求，调试时只需要调整缸体端部的限位螺钉就能锁定回转行程，能缩短现场调试的周期。缸体内部的回转支承结构做了耐磨处理，在额定负载下长期往复回转不会出现明显的间隙增大问题，能保证长期运行后的回转重复定位精度，适合需要高频次往复回转的连续生产工位。设计选型时需要注意，顶部法兰的负载安装不能超出额定的偏心距范围，若挂载的末端执行件重心偏离法兰回转中心过远，需要额外核算负载力矩，避免长期运行导致内部支承件过早磨损，影响回转精度和使用寿命。
