工业传动用不锈钢连接链节结构

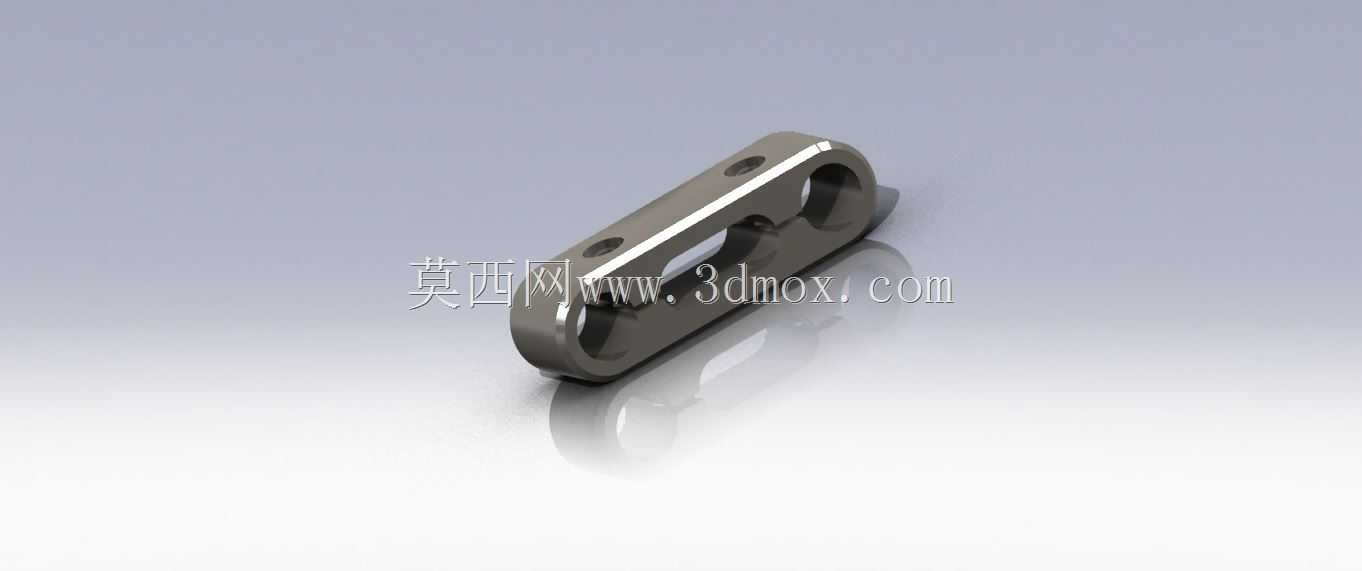

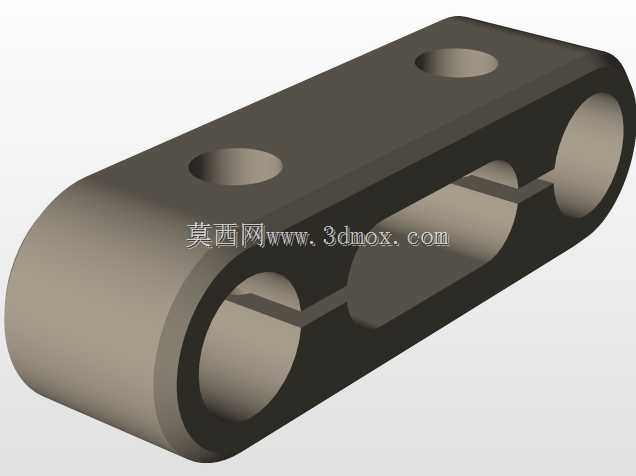

这类链节构件常见于输送线、重载传动机构以及工装夹具的拉紧连接场景，在自动化生产线的物料输送单元、起重设备的辅助牵引结构、甚至部分户外作业装备的连接部位都能见到同结构构件的应用。从结构设计来看，该构件采用长条形整体式金属本体，两端设置同轴销孔，用于配套销轴实现相邻链节的铰接配合，中部开设长条形通槽，既可以减轻构件自身重量，也能在装配时提供一定的位置调整余量，适配安装过程中存在的少量孔位偏差。本体上额外设置的两个沉孔，用于安装紧定螺钉或者定位销，在链节装配到位后实现销轴的轴向限位，避免设备运行过程中销轴窜动脱落，提升连接结构的运行可靠性。设计这类构件时，首先要匹配对应传动链条或者连接结构的额定载荷，本体厚度、销孔直径都需要根据受力计算结果确定，保证在额定拉应力下不会出现塑性变形，销孔与销轴的配合公差通常选用间隙配合，既保证铰接转动的灵活性，也不会因为间隙过大造成运行过程中的冲击晃动。外形尺寸方面，构件的总长度需要匹配相邻铰接点的中心距要求，本体宽度要适配安装空间的边界限制，避免与周边其他运动构件发生干涉，两端销孔的同轴度公差需要严格控制，否则会造成装配后销轴卡滞，加速铰接部位的磨损。实际应用中，这类链节如果用在输送设备上，通常会配套滚轮或者附件板，实现物料的承托输送，如果用在拉紧连接场景，会配合调节螺栓实现张紧力的调整，构件表面通常做抛光或者发黑处理，根据使用环境的防腐要求选择对应的表面处理工艺，在潮湿或者有腐蚀介质的场景下多选用不锈钢材质加工，普通室内传动场景也可选用合金钢调质处理后使用，兼顾强度与加工成本。建模过程中需要重点关注销孔的倒角处理，避免装配时销轴刮削孔壁，中部通槽的边角需要做圆弧过渡，减少应力集中，避免长期受拉后在槽边位置出现裂纹，沉孔的深度要匹配所用紧定螺钉的长度，保证螺钉拧紧后端面不高出构件本体表面，防止运动过程中剐蹭周边部件。
