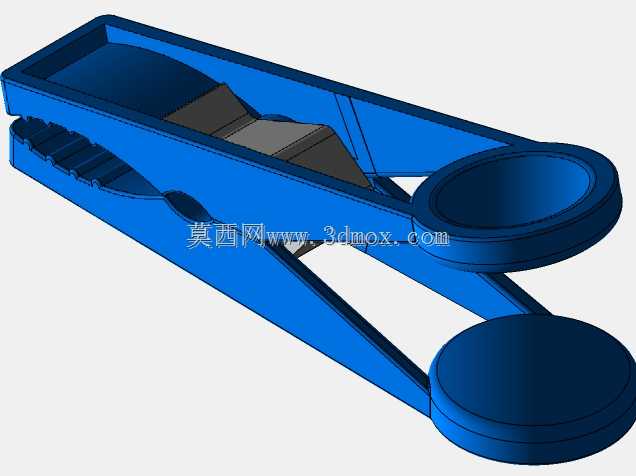

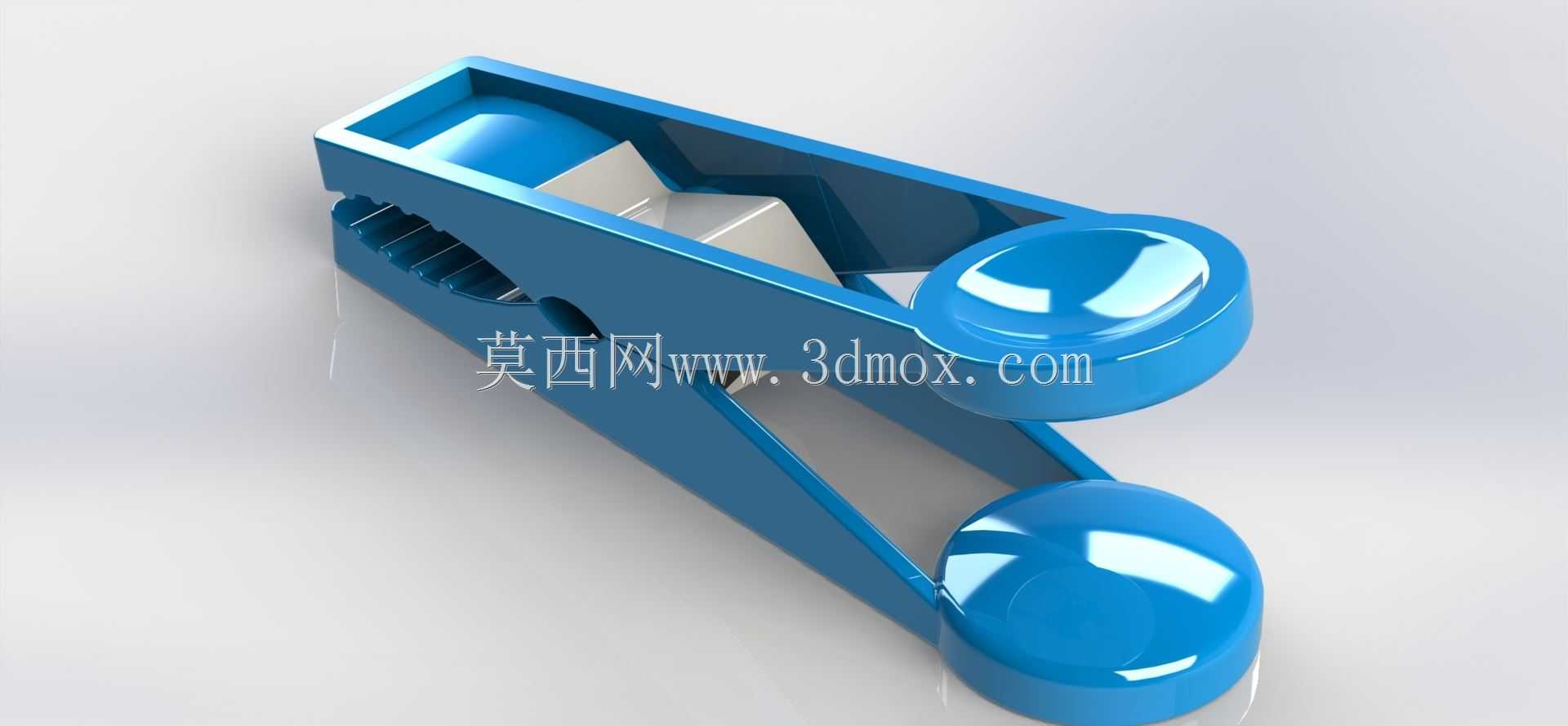

一体式塑料夹钳结构三维设计

这款夹钳结构的设计，最初是面向轻工装配、日常检修场景里的轻载夹持需求做的方案，区别于传统金属锻造的重型钳具，整体采用一体化注塑成型的结构思路，省去了传统钳子的销轴装配、钳口铆接等多工序组装环节，能大幅降低量产阶段的装配成本与零件公差累积问题。从实际使用场景来看，这类夹钳可覆盖电子产线元器件临时固定、线束整理夹持、家用维修时小零件的临时夹取、包装工序里袋口临时封夹等多种轻载作业场景，夹持力适配0.5-3kg范围内的工件固定需求，不会像金属钳那样因为夹持力过大划伤软质工件表面，比如PCB板边、塑料管件外壁、薄铝片这类易刮伤的工件，用这款夹钳操作就能避免表面压痕损伤。设计阶段首先考虑的是操作手感，两个按压端做了半球形的弧面凸起，接触手掌的位置没有尖锐棱角，长时间按压操作不会产生局部压痛点，钳身的镂空结构不是单纯为了减重，而是在注塑过程中能减少壁厚不均导致的缩痕问题，同时让钳身的弹性形变区间控制在合理范围，按压时的开合行程控制在15mm以内，符合成年人单指按压的操作行程习惯，不会因为行程过大导致操作费力。钳口位置做了连续的锯齿形咬合结构，齿尖做了R0.3的圆角处理，既可以增加夹持时的摩擦力，防止工件滑脱，又不会因为齿尖过于尖锐切断软质的线材或者薄料。整个结构的形变核心在钳身中部的连接薄壁处，设计时反复调整了该位置的壁厚，从最初的1.2mm调整到1.8mm，既保证反复开合1000次以上不会出现疲劳断裂，又能让按压力度控制在15N左右，操作时不需要施加过大的握力。安装边界上，这款夹钳不需要额外的固定基座，本身就是手持操作工具，整体外形长度控制在80mm，最大宽度35mm，收纳时可以随意放入工具盒的隔层，不会占用过多存储空间，钳身外侧没有突出的结构，多个夹钳堆叠存放时也不会出现互相勾挂的问题。钳身内部的楔形加强筋，是沿着夹持受力的方向布置的，按压时的力可以顺着筋位传递到钳口位置，避免钳身出现侧向的扭曲形变，保证两个钳口咬合时能完全对齐，不会出现偏斜导致的夹持力不均问题。和传统的金属扭簧夹相比，这款全塑结构没有额外的金属弹簧零件，不存在弹簧锈蚀、脱落的失效风险，在潮湿的作业环境下也能正常使用，不会因为生锈导致开合卡滞。
