ER40夹头配套笔座安装支架结构设计

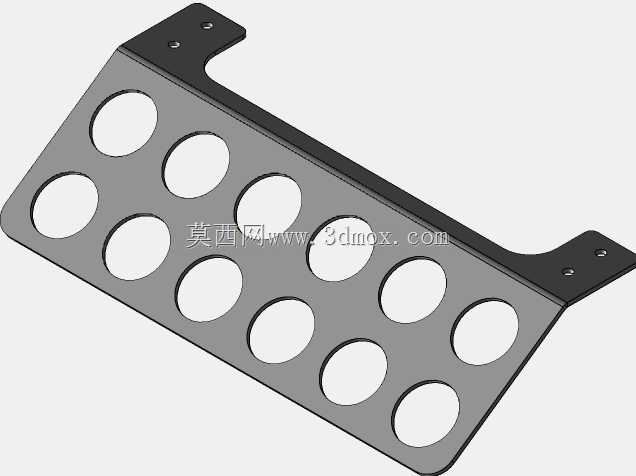

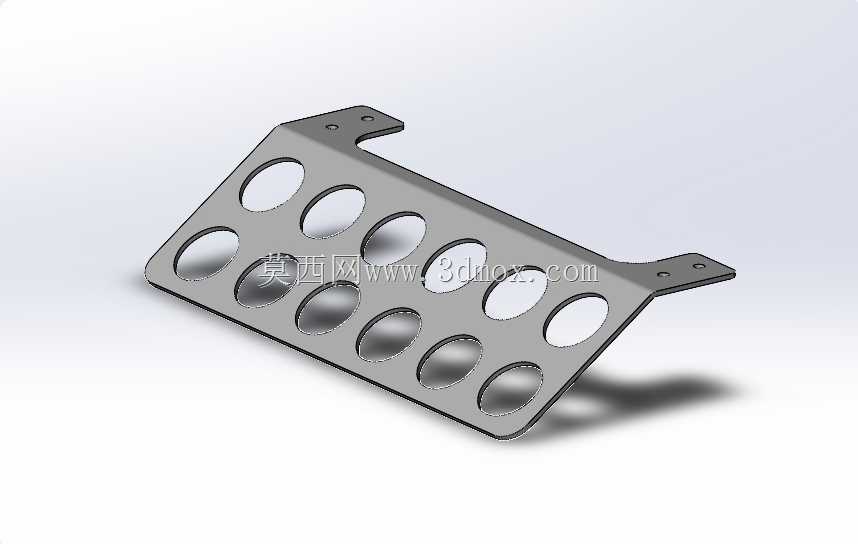

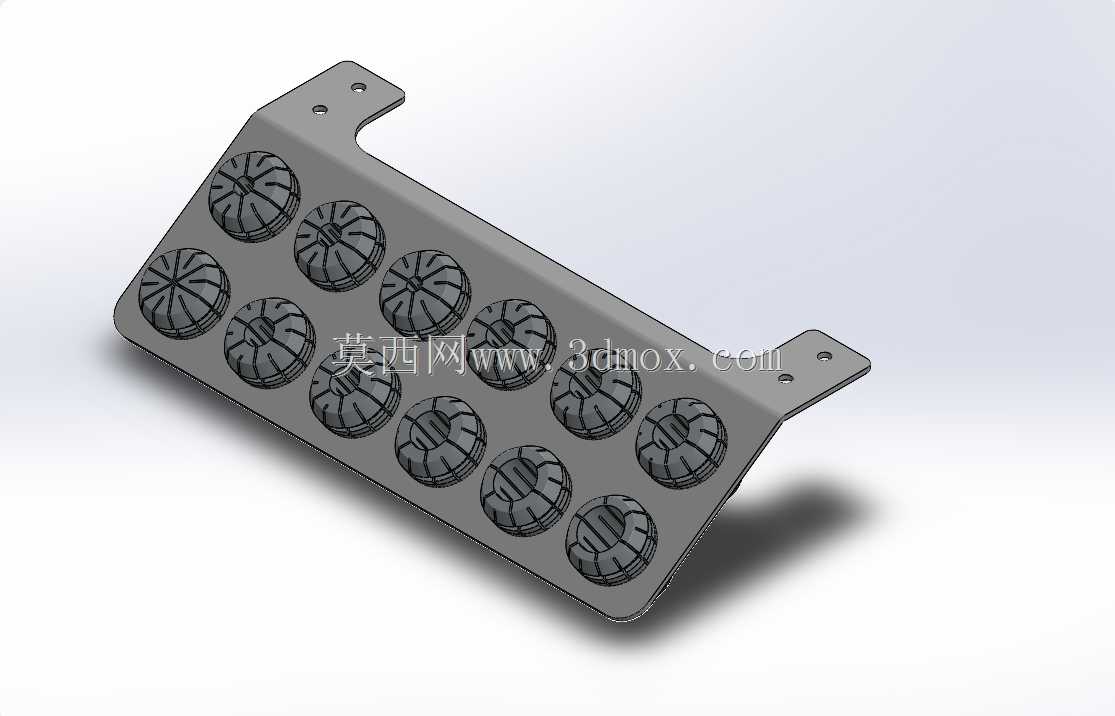

这款ER40夹头配套的笔座安装支架，主要面向机加工车间的工具收纳场景设计，适配车间内数控加工工位、钳工操作台的工具规整需求，解决ER系列夹头配套的标记笔、打点笔、小型工具零散放置易丢失、取用不便的问题。从结构设计来看，支架主体采用折弯成型的平板结构，两侧伸出的安装耳板上预留了标准安装孔位，可直接通过螺栓固定在机床操作侧的防护栏、工具挂板或者工作台侧边立面上，安装时无需额外加工适配孔位，安装边界可适配厚度10-25mm的安装基面，两个安装耳的孔距按照通用工位挂装孔距标准设定，兼容多数现有车间工具挂板的孔位排布。支架板面上均匀排布12个ER40标准夹头安装位，每个安装位的卡接结构完全匹配ER40夹头的外圈卡槽尺寸，夹头装入后可实现轴向与径向的双重限位，不会因设备运行产生的振动出现松脱掉落的情况，每个夹头位可单独固定一支标记笔或者小型划针，取用单支工具时不会干扰相邻位置的固定状态。设计过程中充分考虑了车间操作的实际工况，支架板面的折弯角度经过反复验证，安装后夹头固定的笔类工具呈略微向上倾斜的角度，既避免笔类工具内的油墨倒流，也能让操作人员在站立操作时一眼看到所有工具的摆放位置，无需低头翻找。整体结构没有多余的冗余设计，板面厚度选用3mm冷轧钢板的等效结构强度，在保证整体承重能力的前提下尽可能降低自重，单个支架满装12支工具后总承重不超过2kg，不会对安装基面造成额外的负载压力。夹头位的排布间距经过优化，相邻两个夹头之间预留了足够的手指操作空间，取放工具时不会出现手指磕碰相邻夹头的情况，两侧的安装耳做了圆角过渡处理，避免安装和使用过程中尖锐边角划伤操作人员。在实际应用中，这类支架除了固定标记笔之外，也可适配同规格的小型冲头、顶尖等细长杆类工具的临时收纳，安装位置可根据操作人员的操作习惯灵活调整，不管是安装在机床操作门旁还是钳工台的侧立面，都能让常用工具处在伸手可及的范围内，减少操作人员转身找工具的无效动作，提升单工位的操作效率。结构设计上没有采用复杂的拼接结构，整体为一体折弯成型，加工工艺简单，批量生产时成本可控，安装孔位的公差按照通用机械安装标准设定，安装时无需额外修配即可快速完成固定。
