手动三爪轴承拔取拆卸工具结构

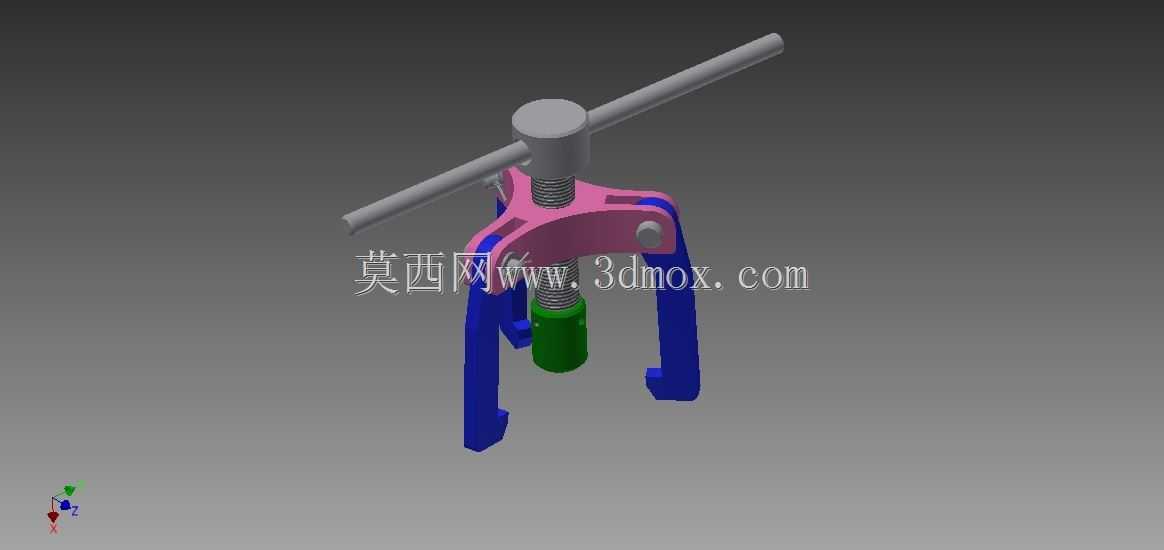

日常设备维保作业中，过盈配合零部件的拆卸一直是一线维修人员绕不开的操作环节，这款手动三爪拔取工具正是针对这类场景设计的专用工装，核心用于轴承、皮带轮、轴套等紧配套装件的无损伤拆卸作业。从结构设计逻辑来看，整套工具采用螺旋顶升加三爪同步勾拉的力学传递路径，顶部横向设置的长杆为施力操作端，通过延长力臂降低手动旋转的输入力矩，操作人员无需借助额外加力杆即可输出足够的轴向顶推力，适配多数中小型设备的维保作业力度需求。中间的传动螺杆采用梯形螺纹设计，相比普通三角螺纹具备更好的承重能力与自锁性能，顶升过程中不会出现受力回退的情况，作业稳定性更有保障，螺杆下端的顶头做了圆弧过渡处理，接触轴端时不会对工件中心孔造成挤压损伤，适配不同直径的轴端定位需求。三爪夹持结构采用铰接式连接设计，爪臂可沿铰接点小幅摆动，自动适配不同直径的被拆卸工件外沿，爪钩的勾持面做了加厚处理，受力时不会出现变形滑脱的问题，三个爪臂沿周向均匀分布，顶升过程中受力始终保持同轴状态，避免被拆卸件出现偏载卡滞、甚至损伤配合面的情况。整套工具的安装边界没有过多限制，作业时只需将三个爪臂勾住被拆卸件的后端端面，将螺杆顶头对准轴类零件的中心孔，匀速旋转顶部的施力杆即可平稳将紧配件沿轴向拉出，不需要对工件做额外的装夹固定，单人即可完成全部操作。在实际应用场景中，这类工具广泛覆盖机修车间、设备运维班组、五金维修门店的日常作业需求，不管是小型电机的轴承更换、传动机构的皮带轮拆卸，还是农机、通用设备的轴套类零件拆解，都能通过这套工具完成作业，相比敲击、撬别等传统拆卸方式，既能避免工件受冲击变形，也能大幅降低维保作业的劳动强度，提升拆卸作业的效率。设计过程中对各部件的受力做了针对性优化，爪臂采用高刚度结构形态，螺杆的公称直径匹配常规作业的最大受力需求，整体结构紧凑，存放携带都较为方便，没有多余的冗余结构，每个部件都承担明确的力学传递功能，完全围绕手动拆卸作业的实际操作需求做结构布局，操作门槛低，即使是没有太多维保经验的操作人员，也能快速掌握使用方法，完成紧配零件的拆卸作业。
