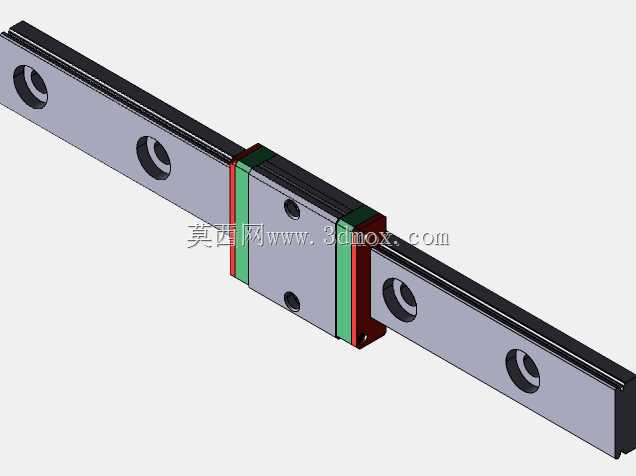

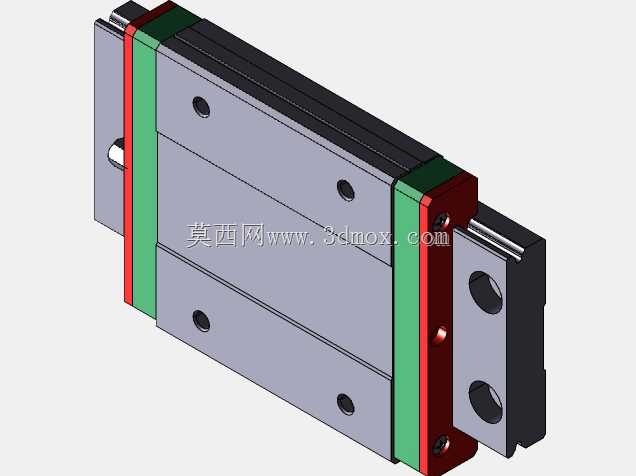

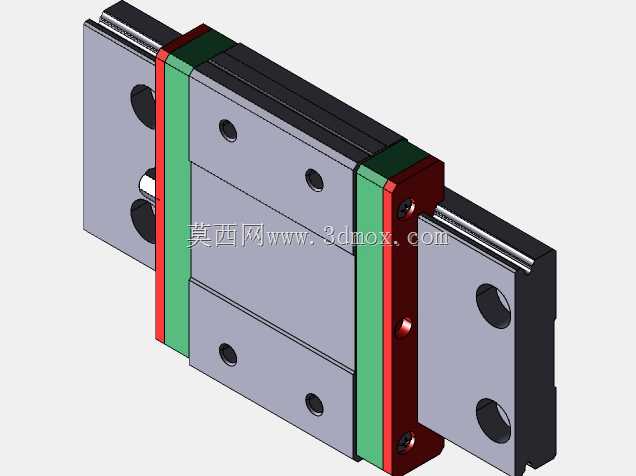

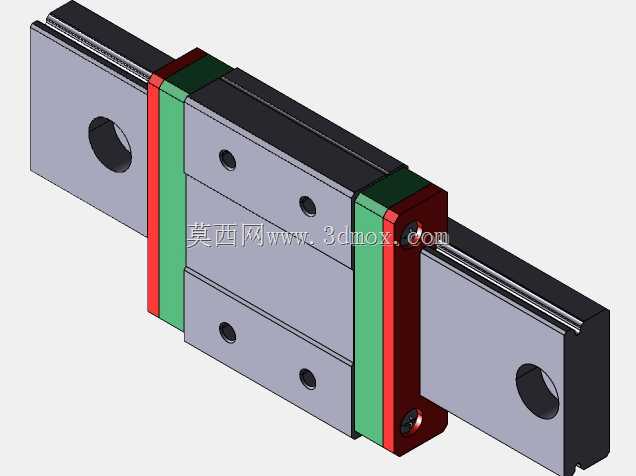

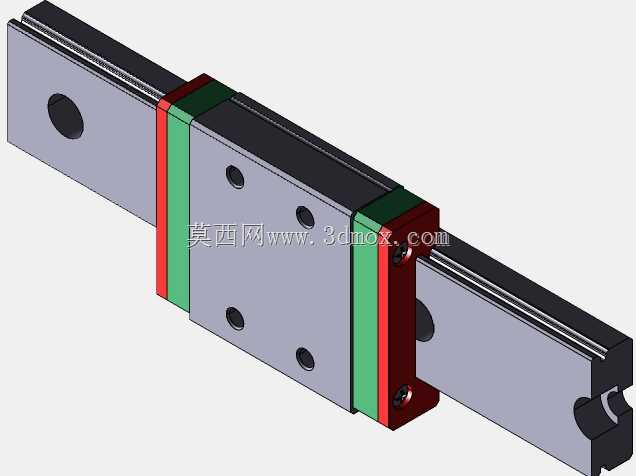

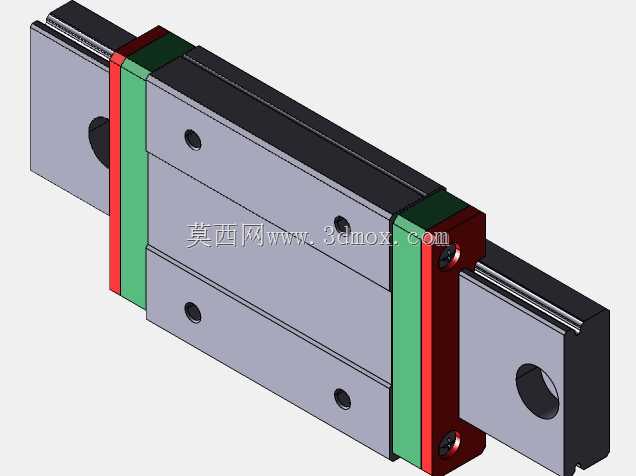

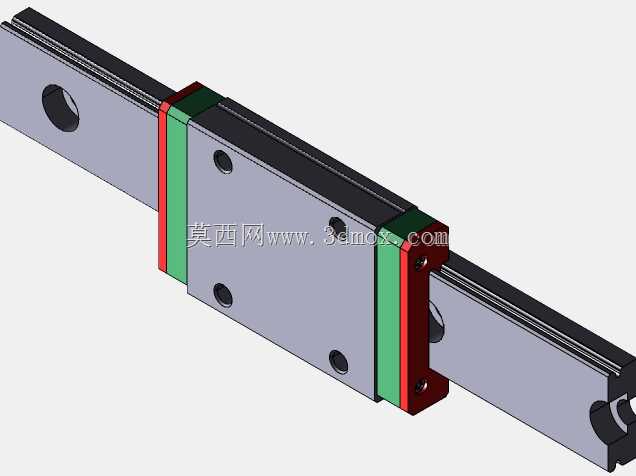

上银MGW系列微型线性导轨全套结构

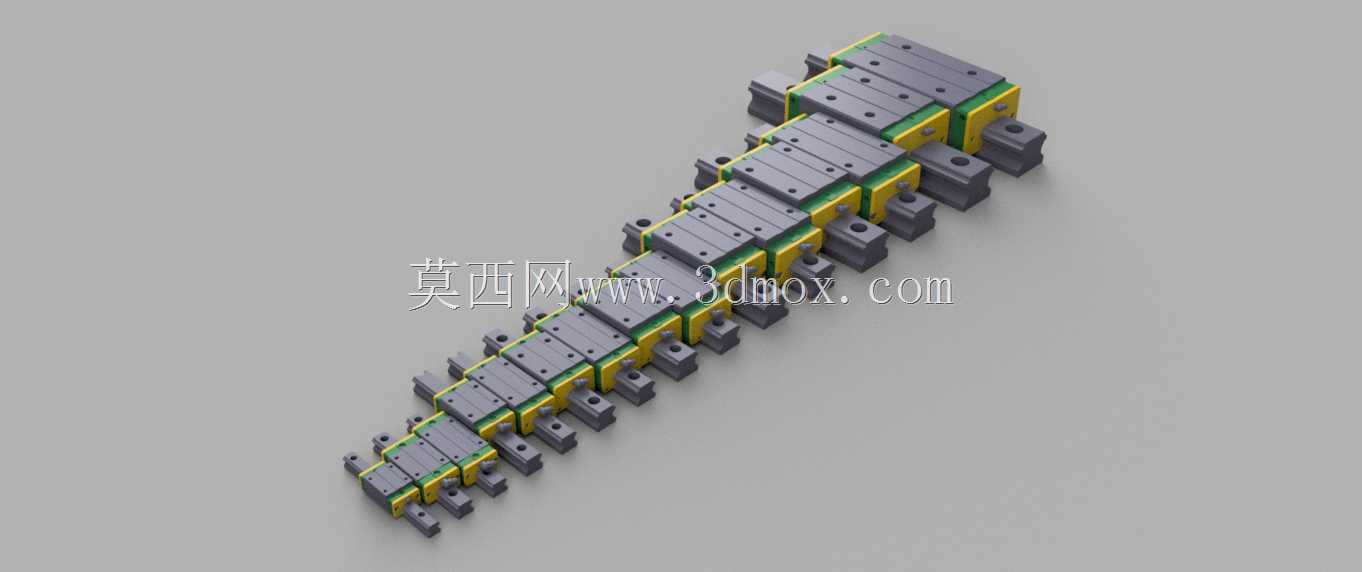

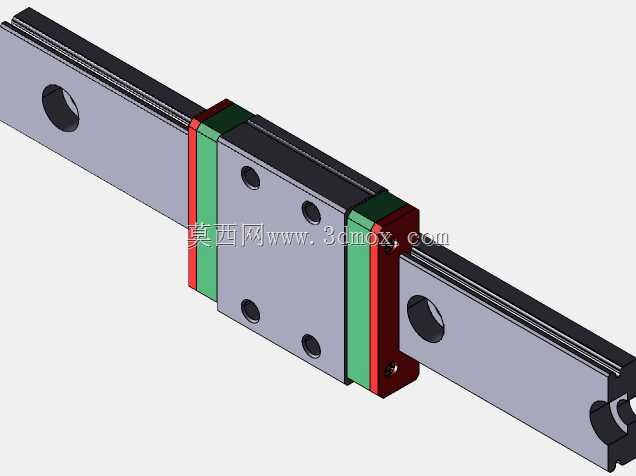

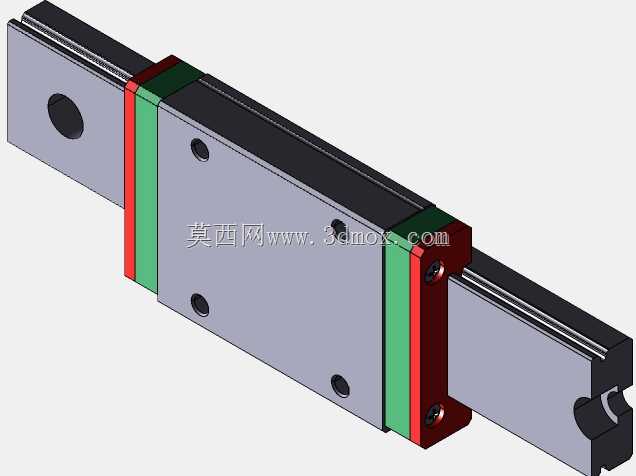

这套微型线性导轨覆盖MGW5到MGW15全规格段，是精密传动场景里最常用的导向承载部件，日常做非标设备选型时，这类微型宽幅导轨的出场率极高，小到桌面级检测设备的滑台导向，大到半导体晶圆搬运模组的直线运动副，都能见到同结构产品的身影。做这套模型的时候，首先要卡准每个规格的安装边界：不同宽度规格的滑块安装孔距、导轨沉孔间距都严格对应实物参数，滑块端面的防尘刮片、内部循环返向器的结构都做了还原，不是简化的方块模型，不管是做设备装配干涉检查，还是出工程图导BOM，都能直接复用。很多新手做设备设计时容易忽略微型导轨的预压等级对应结构差异，这套模型里不同规格的滑块和导轨配合间隙都做了区分，宽幅滑块的加长型、标准型结构差异也做了体现，比如MGW12H、MGW15H这类加长滑块，比同宽度标准滑块的额定动载荷高出近40%，对应的安装孔位也更长，选型时如果负载偏心距较大，优先选加长款滑块能大幅提升导轨使用寿命。从实际应用场景来说，这类微型导轨和普通滚柱导轨的区别在于宽度更窄、高度更低，适合安装空间受限的精密设备，比如3C行业的点胶机滑台、医疗检测设备的样本移送机构、小型自动化装配线的 pick-place 模组，都需要这类低组装、高刚性的微型导向部件。设计建模时要注意，导轨的安装基准面做了凸起标识，对应实物上的基准侧打磨面，装配时靠紧这个基准面才能保证直线度，滑块上的油嘴位置也预留了润滑空间，不会和周边安装的钣金、线槽产生干涉。另外不同规格的导轨端面可以做拼接处理，模型里导轨的端面连接结构也做了适配，长行程场景下多根导轨拼接时，能直接对齐拼接基准，不用反复调整安装孔位。很多人做微型导轨选型时容易忽略滑块的密封结构，这套模型里滑块两端的防尘刮片、底部的密封底片都做了独立结构，在有粉尘、切削液的工况下，带全密封结构的滑块能避免异物进入滚道，大幅降低维护频率。建模时所有配合面的公差都按常用的h7配合做了预留，装配时不会出现过松或者过紧的问题，滑块和导轨的滚道接触形态也做了还原，做有限元受力分析时可以直接导入模型，不用再重新修整接触面。
