线性导向定位组件结构设计

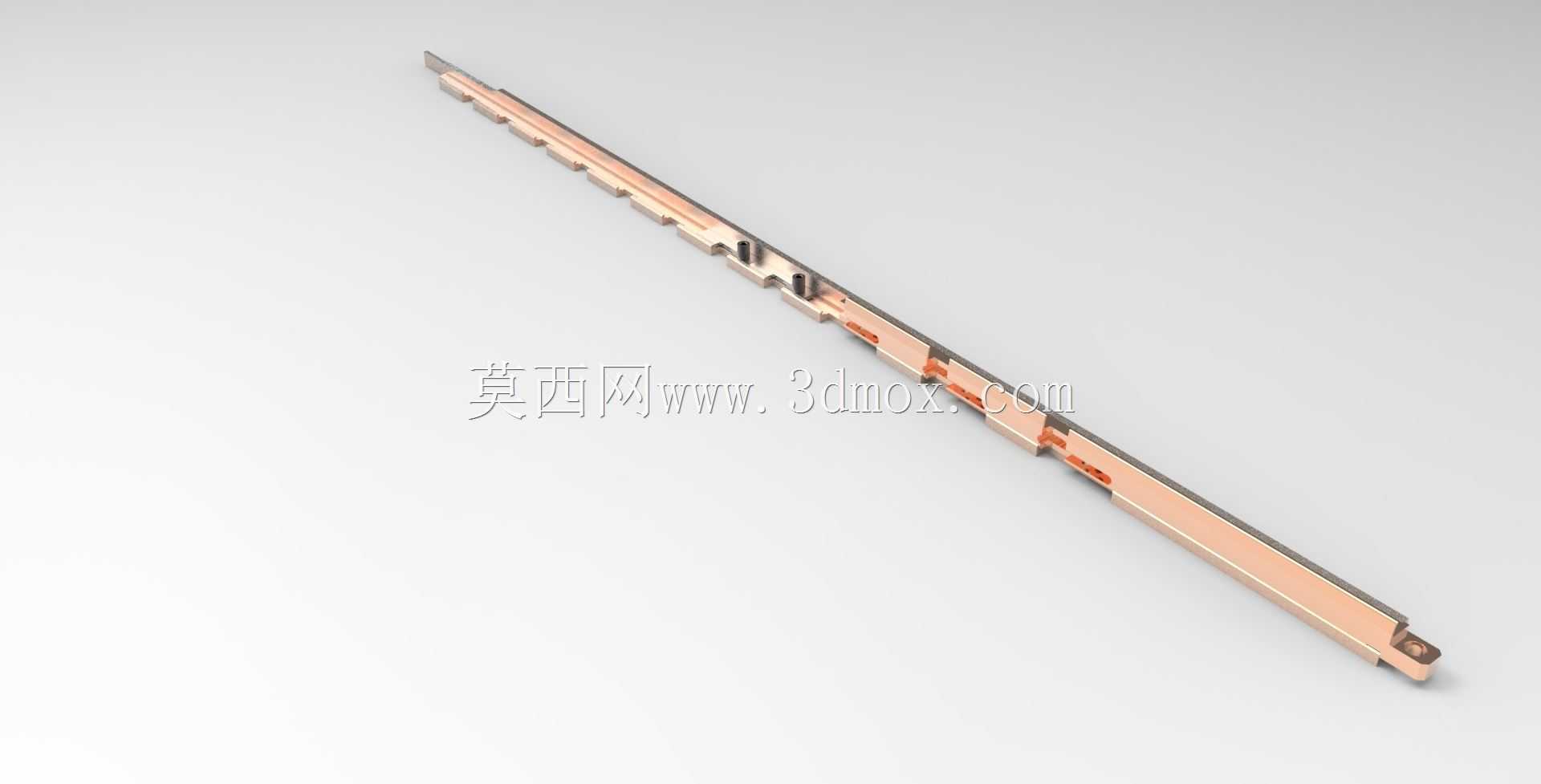

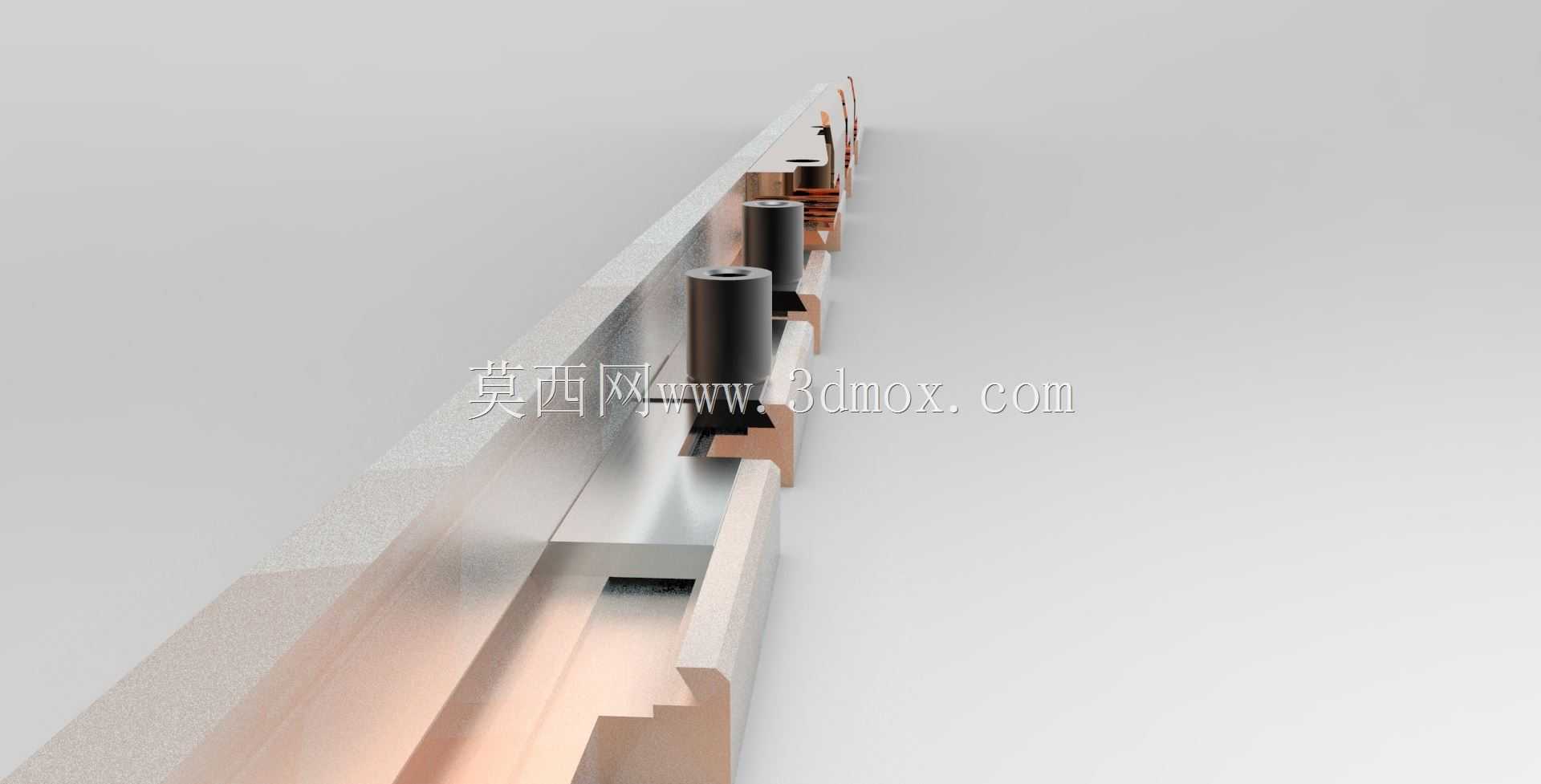

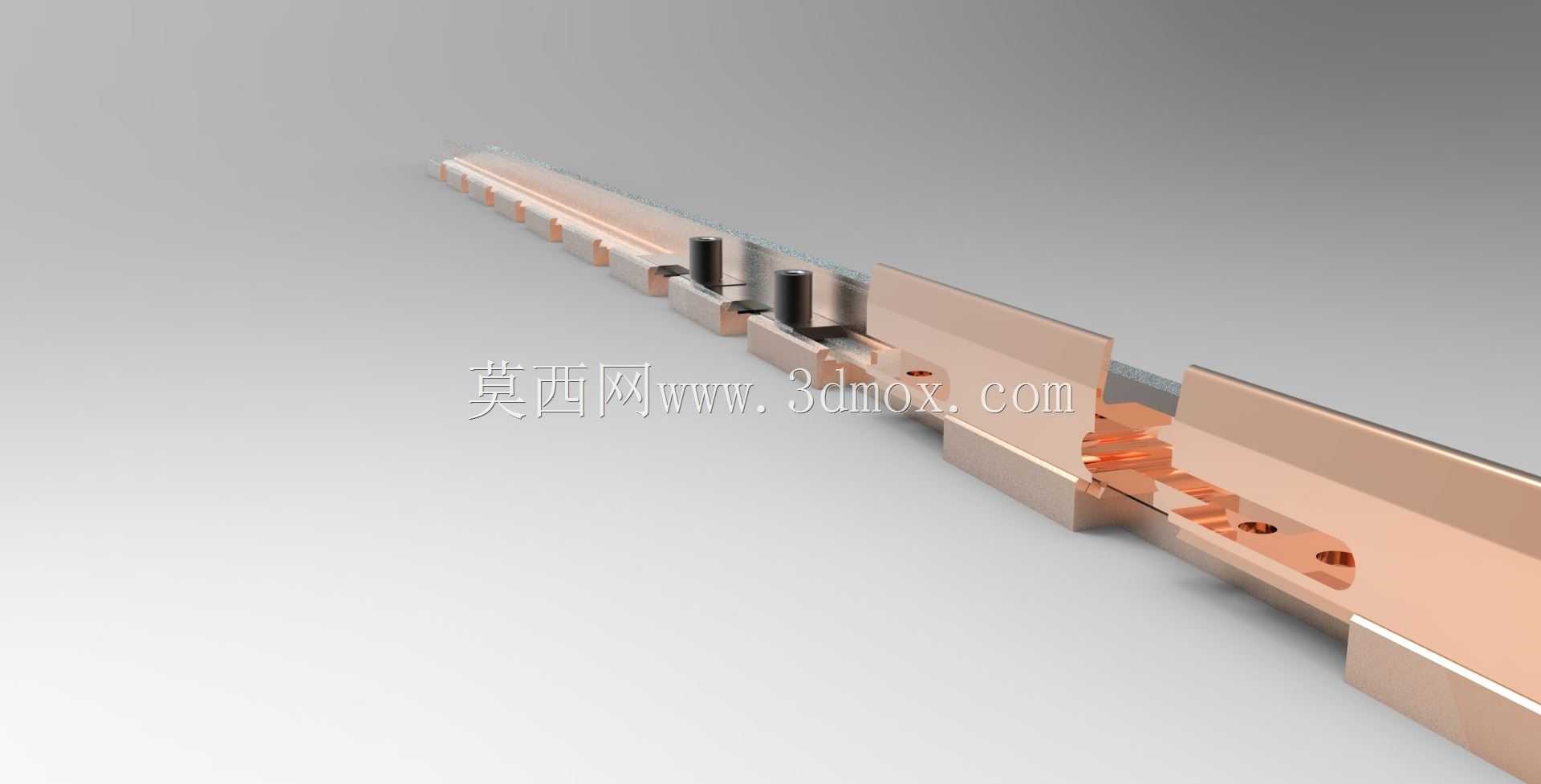

这套线性导向定位组件，主要应用在各类需要高精度直线往复运动的工位场景中，常见于电子元器件装配线的物料移送工位、小型加工设备的进给导向单元、检测设备的探针位移模组等场景，承担运动过程中的导向承载、行程限位以及滑动定位的核心作用。从结构设计逻辑来看，组件采用一体式基座搭配滑动块的组合形式，基座的安装基面做了平整化处理，预留的安装孔位按照标准安装间距排布，能够直接适配市面常见的铝型材机架安装需求，不需要额外做转接板的二次加工，安装边界的尺寸公差控制在常规机械装配的允许范围内，可直接替换同规格的传统导向部件，降低现场改造成本。滑动单元部分采用了低摩擦的接触设计，配套的限位缓冲柱分布在行程的对应节点位置，能够在滑动块到达行程端点时提供缓冲阻尼，避免硬碰撞带来的结构变形与定位精度偏移，同时柱体的安装位置可根据实际行程需求做微调，适配不同行程长度的使用需求。基座的截面采用了凹凸嵌合的结构形式，滑动块与基座的嵌合面做了贴合度优化，能够在承受垂直方向负载的同时，抵消侧向的倾覆力矩，保证运动过程中不会出现卡滞、偏移的问题，即使在长时间连续往复运动的工况下，也能维持稳定的导向精度。在设计过程中，特意将滑动面的润滑预留槽做了隐藏式处理，不会因为外露的润滑结构影响周边工位的洁净度，适配有洁净要求的装配车间使用场景。组件的整体外形采用窄长式布局，横向占用的安装空间较小，能够在排布密集的多工位模组中节省安装空间，相邻组件的最小安装间距可以控制在较小范围内，满足多轴并行移送的布局需求。从实际使用的角度出发，这套结构没有多余的冗余设计，所有结构特征都服务于导向、定位、承载的核心功能，零件的加工工艺性较好，基座部分可采用型材挤压后精加工的方式生产，滑动块可采用机加工后做表面硬化处理，批量生产时的成本可控，同时装配流程简单，不需要复杂的专用工装即可完成整组组件的组装，后期维护时仅需定期检查滑动面的磨损情况以及缓冲柱的老化状态即可，维护难度较低，适合在各类中小型自动化设备、非标工装工位中作为直线运动的导向承载部件使用，能够有效提升设备运动过程的稳定性，减少因导向精度不足导致的工位故障。
