挖掘机配套多瓣废金属液压抓具结构

　　这款多瓣式抓具主要适配履带式挖掘机前端工作装置，在废钢回收场站、报废机动车拆解车间、建筑拆迁现场、港口散杂金属料场等场景广泛使用，专门针对不规则废金属块、废钢边角料、破碎金属构件这类普通挖斗难以高效装卸的物料设计，相比传统磁吸吊具，它不受物料导磁性限制，能稳定抓取不锈钢、铜铝等非铁类废金属，也不会因物料表面锈蚀、凹凸不平出现吸附脱落的问题。从结构设计逻辑来看，整个抓具采用中心回转支承作为连接基座，上部预留标准挖机快换接头安装位，可直接匹配多数20-30吨级挖掘机的前端销轴连接尺寸，无需额外改装动臂端结构，安装时只需对接液压油路即可完成调试，360度全回转的结构设计能让操作人员在不调整挖掘机站位的情况下，任意调整抓瓣开合角度对准料堆，

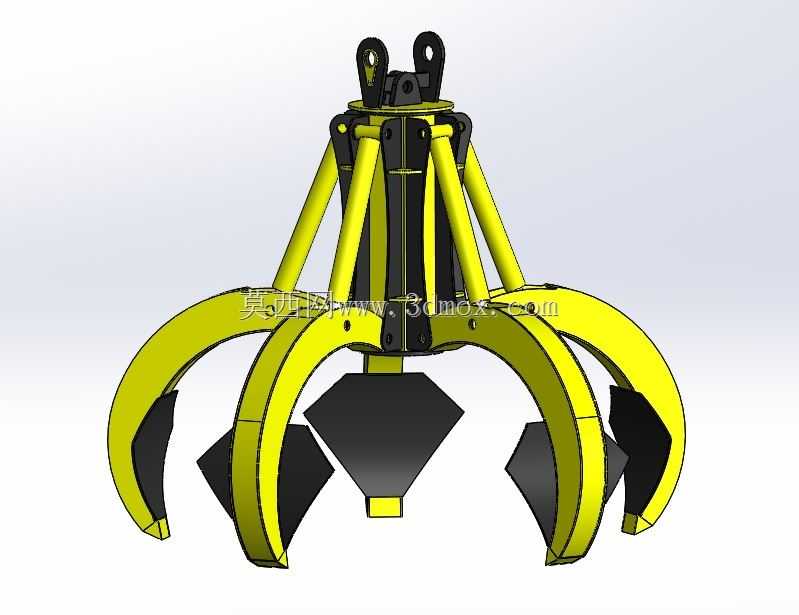

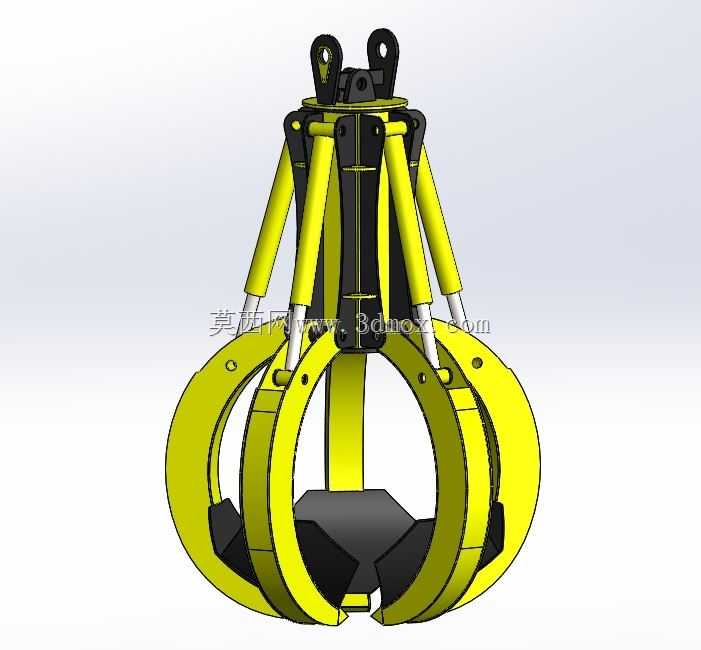

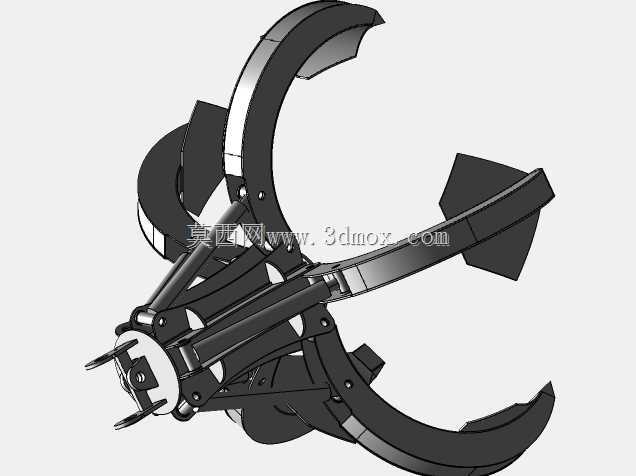

　　在狭窄的料场通道或者车厢内作业时，能大幅减少设备反复挪动的频次，提升装卸效率。抓瓣采用五瓣对称分布的结构，每瓣爪体都做了弧形内收设计，闭合时瓣尖能在中心位置形成紧密的聚拢形态，避免小块废金属从瓣体缝隙漏落，单瓣根部采用双铰点连接，配合中心分布的液压油缸驱动，每瓣的开合动作独立同步，抓取大块不规则废钢时，瓣体能顺着物料外轮廓自适应贴合，不会出现局部受力过大导致的瓣体变形。液压管路全部内置在中心立柱结构内部，外部加装耐磨护板，作业时能避免废钢棱角刮蹭油管，降低现场故障停机概率。抓具开口尺寸做了针对性优化，完全张开时最大开口直径能覆盖1.2立方米的物料抓取容积，闭合后整体外径控制在适配车厢进料口的范围内，

　　往货运车辆装载废金属时不会出现卡滞，瓣尖部位采用加厚耐磨合金材质堆焊处理，长期接触尖锐废钢也能减缓磨损速度，日常维护时只需定期检查铰点润滑脂加注情况、油缸密封件老化状态即可，整体结构没有复杂的传动部件，现场维修更换配件的门槛较低。在实际作业中，这类抓具还可用于抓取散状废木料、建筑垃圾块等不规则物料，通过液压系统的压力调整，能适配不同密度物料的抓取力度，避免抓取轻质散料时因压力过大挤碎物料产生扬尘，也能保证抓取重型废钢块时的夹持力足够，不会在回转转运过程中出现物料滑落的安全隐患。
