手拧式快速夹钳工装夹具结构设计

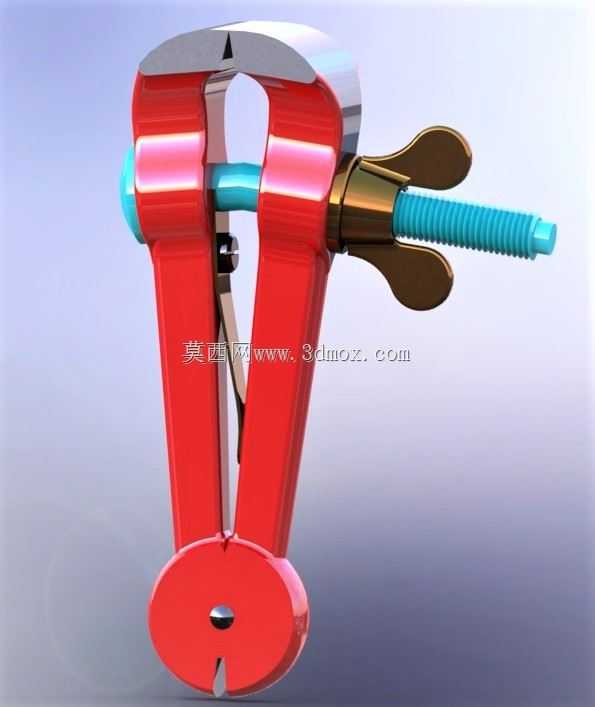

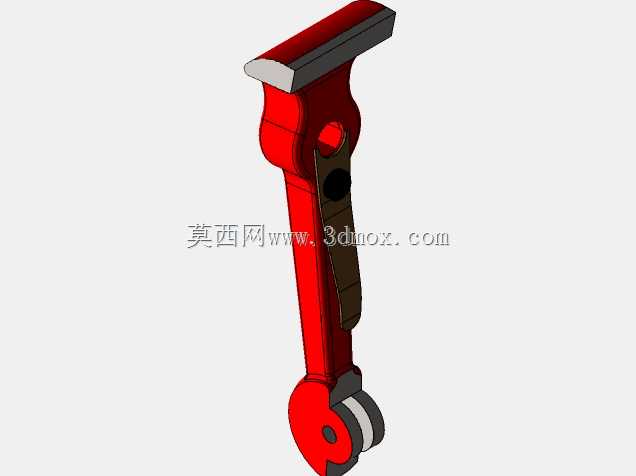

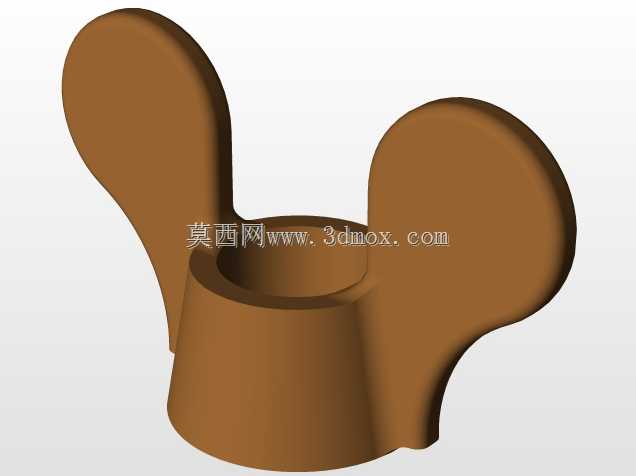

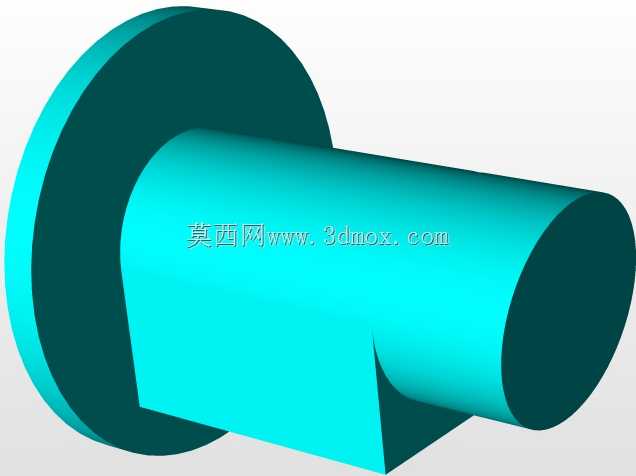

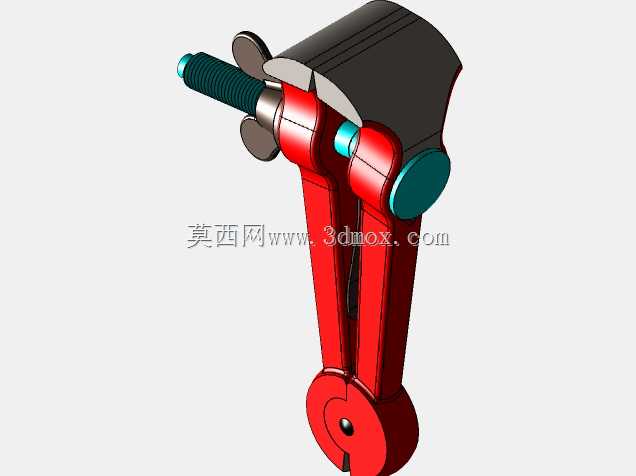

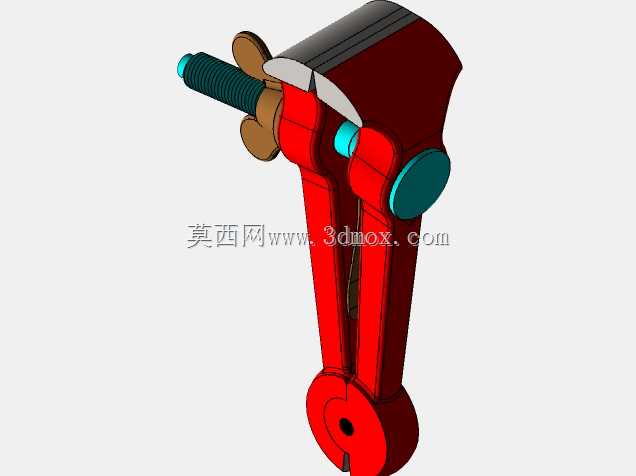

　　这类手拧式夹钳常应用在小件装配工位、木工临时固定、薄壁件粘接定位、线切割工件装夹等场景，相比传统台虎钳，它不需要额外扳手辅助，单靠手拧蝶形螺母就能完成夹紧与松脱动作，在频繁拆装工件的流水工位上能大幅减少辅助操作时间。从结构设计逻辑来看，夹钳主体采用对称双支臂结构，上端的弧形钳口做了圆弧过渡处理，夹持圆柱类工件时能自动对中，避免工件装夹偏斜，下端的铰接底座让两支臂可以随夹紧行程自适应开合，适配不同厚度的被夹工件，不会出现单侧钳口悬空压不实的问题。蝶形螺杆的设计特意加大了翼片的握持面积，操作人员戴劳保手套也能轻松施加拧紧力矩，螺杆端部的塑胶堵头一方面避免螺杆端面直接刮伤工件表面，另一方面能在夹紧时提供一定的缓冲阻尼，

　　防止硬接触导致工件被夹出压痕。钳身主体做了加厚处理，受力最大的铰接孔位置做了翻边强化，长期反复夹紧松开也不会出现支臂变形的问题，表面的红色涂层不仅做了防锈处理，也能在工位上快速识别，避免工具遗失。安装边界上，这类夹钳不需要额外固定底座，可直接手持使用，也可通过下端的铰接孔配合螺栓固定在工装板上作为固定夹紧点使用，整体闭合状态下的外形尺寸小巧，不会占用过多工位操作空间，张开最大行程可覆盖常规小件加工的夹持需求，夹持力可通过蝶形螺母的拧紧程度自由调节，夹持薄壁塑料件、木质件时不会因为夹持力过大导致工件开裂，夹持金属小件时也能提供足够的锁紧力，避免加工过程中工件移位。在三维建模过程中，需要重点关注铰接位置的配合间隙，

　　既要保证支臂转动顺畅无卡滞，也要避免间隙过大导致夹紧时出现旷量，螺杆与支臂穿接孔的同轴度需要严格控制，否则拧紧过程中会出现螺杆别劲的问题，蝶形螺母的翼片角度需要符合人体工学，握持施力时不会硌手，钳口的弧形面粗糙度需要做控制，避免过于光滑导致夹持工件时出现打滑。
